无锡半导体展:汇专全新升级超声机床实现CVD碳化硅喷淋盘加工新突破

爱云资讯 ? 2025-09-01 15:13 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

9月4-6日,汇专将携两款全新机型——超声绿色雕铣加工中心UEM-600 PLUS、超声双主轴立式加工中心 UDV-550重磅亮相第十三届半导体设备与核心部件及材料展(CSEAC 2025),展示半导体行业超声高效加工解决方案,诚邀您莅临B3-339展位参观交流!


CSEAC 2025以“做强中国芯,拥抱芯世界”为主题,展馆面积超60,000㎡,参展企业逾1,100家,涵盖晶圆制造设备、封测设备、核心部件、材料等五大主题展区,将横跨七个展馆,全方位呈现半导体产业的技术革新与生态活力。

一、汇专展位为何不容错过?

两款全新机型展会首秀:汇专将推出全新机型超声绿色雕铣加工中心UEM-600 PLUS、超声双主轴立式加工中心 UDV-550,助力半导体行业客户解锁精密制造新篇章。

丰富零部件产品阵容:集中展示超声刀柄、超硬刀具、冷压刀柄、冷压机、精密转台,全面覆盖高效精密加工需求。

沉浸式实操体验:在超声振幅测量与超声振动体验区、微孔放大观察区,观众不仅能亲身体验汇专超声设备,还能通过显微镜观察整体PCD刀具加工后的工件微小孔表面质量情况。

幸运抽奖活动:打卡汇专展位,参与幸运大转盘、欢乐投一骰活动,还有机会赢取超高清投影仪、便携茶具套装、大容量充电宝等丰厚礼品!

二、机床新品速递

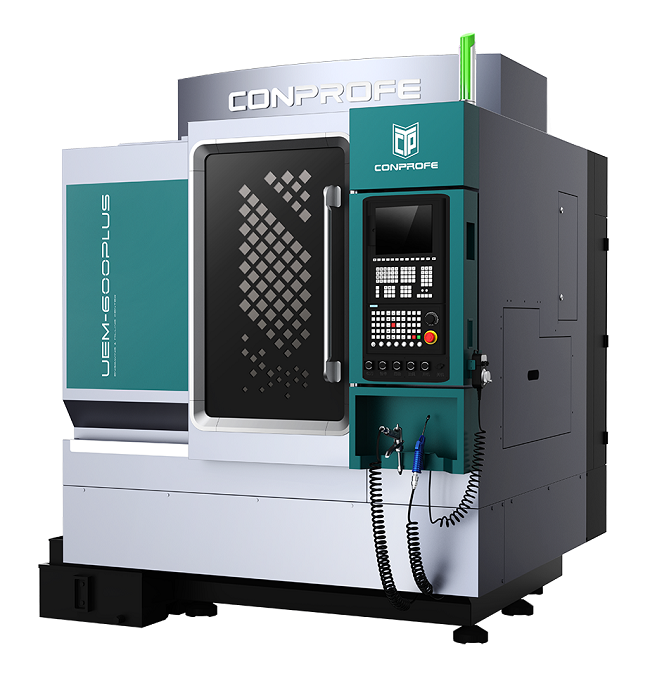

(1)超声绿色雕铣加工中心UEM-600 PLUS


产品亮点:

●超声电主轴最高转速40,000rpm

●全行程定位精度≤2.5μm,重复定位精度≤1.8μm

●Z轴采用直线电机,有效提升加工效率和刀具寿命

●配备刀具监控系统,可监测小刀具在加工过程中的磨损和断刀情况

●光栅尺全闭环控制

迷宫结构,三层防护

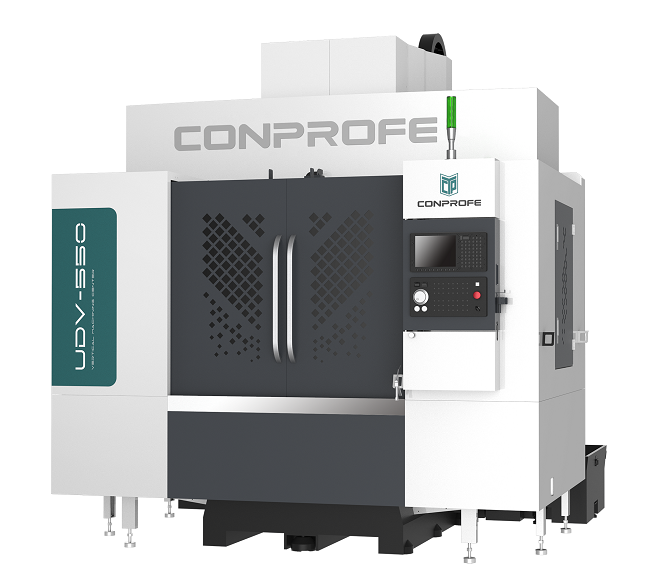

(2)超声双主轴立式加工中心UDV-550


产品亮点

●配置双超声主轴,独立控制,一次装夹实现双零件同步加工

●大扭矩伺服电机,具备高精度与高动态响应性

●导轨丝杠防护钣金采用迷宫设计,多层防护

●采用滚柱导轨,刚性高

三、汇专方案突破传统加工桎梏

CVD(化学气相沉积)碳化硅材料因其具有出色的热、电和化学性质的独特组合,被广泛应用于半导体刻蚀设备零部件加工。然而,CVD碳化硅材料属于难加工的硬脆材料,在传统加工过程中易产生崩缺现象,并且刀具寿命短,刀具容易折断并残留在孔内,导致工件报废。

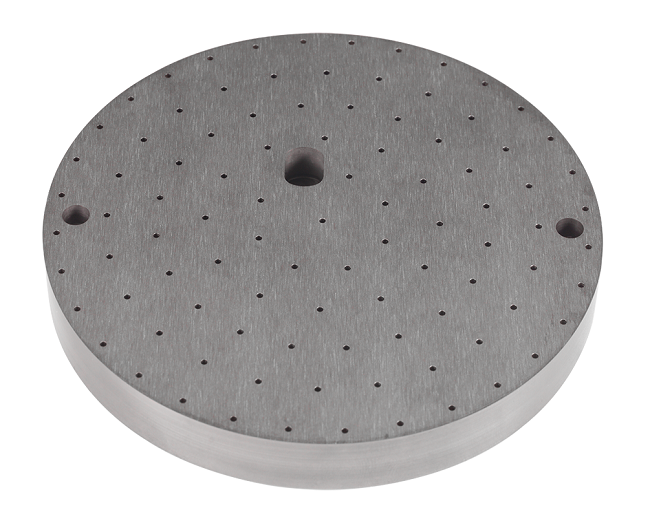

喷淋盘是芯片制造设备刻蚀机的核心部件之一。在 CVD碳化硅喷淋盘的加工中,D1.0/D0.5mm阶梯孔的加工任务更是极具挑战性,其工件硬度高达HV3,150,加工孔径小,钻削加工难度大,对加工精度和稳定性要求极高。目前,高精度碳化硅喷淋盘仍需要依赖国外进口,加工周期漫长、成本居高不下。


材料:CVD碳化硅(HV3,150)

加工特征:D1.0*5.8mm / D0.5*5.4mm阶梯孔

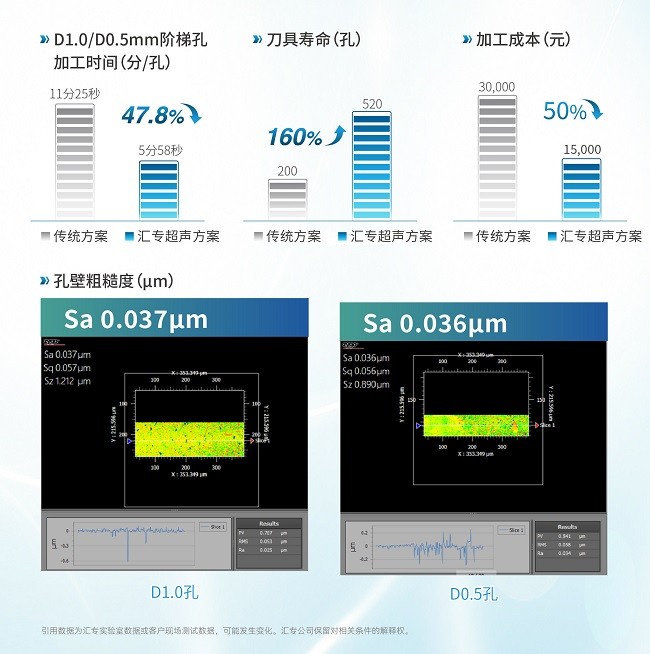

对此,汇专凭借在高端超声绿色数控机床及关键部件的研制经验,推出了针对性的半导体行业超声高效加工解决方案。采用汇专超声绿色雕铣加工中心UEM-600 PLUS,搭配自主研发的超声振幅测量仪、超声冷压刀柄及高效飞速PCD钻头进行加工,单孔加工时间从11分25秒缩短至5分58秒,加工效率提升47.8%,刀具寿命提升160%,加工成本降低50%,显微镜放大至50倍检测,孔口崩边量≤0.02mm。

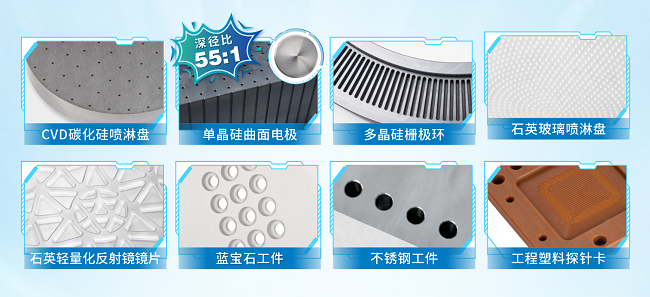

除了在CVD碳化硅喷淋盘加工上实现创新突破,该系列加工中心搭配汇专超声加工技术和整体PCD刀具的解决方案,在硬脆材料、金属材料、工程塑料等超深微孔及高精度质量加工中具有明显优势,成功加工了单晶硅曲面电极、多晶硅栅极环、石英玻璃喷淋盘、石英轻量化反射镜镜片、蓝宝石工件、不锈钢工件、工程塑料探针卡等半导体零件,有效提升加工效率,改善工件表面质量,实现连续稳定加工。

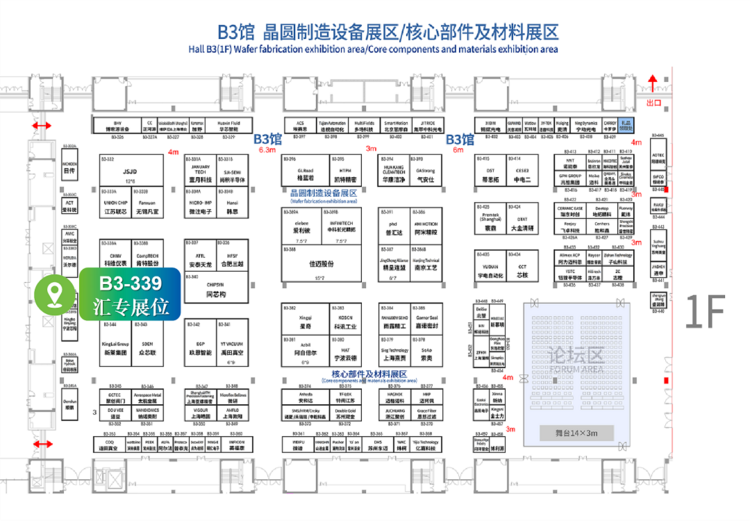

欲了解更多创新产品及解决方案,9月4-6日,敬请莅临无锡太湖国际博览中心B3-339汇专展位。
