Texas Instruments INA351仪表放大器是一款具有集成基准缓冲器的可选增益仪表放大器。它在INA351ABS和INA351CDS型号上提供四个增益选项，采用小型封装。INA351CDS的增益选项为30或50，INA351ABS的增益选项为10或20。通过切换增益选择 (GS) 引脚可以选择这些增益选项。INA351非常适合用于桥式传感和差分转单端转换应用。

数据手册：*附件：Texas Instruments INA351仪表放大器数据手册.pdf

INA351内置精密匹配的集成电阻器，无需精确或紧密匹配的外部电阻器，可节省BOM成本、电路板空间以及拾取贴装机器处理成本。INA351可直接连接低速10位至14位模数转换器 (ADC)，非常适合用于替代使用商用放大器和分立电阻器构建的仪表放大器的分立式实施。

INA351采用三放大器架构设计，优化用于提供性能。该器件实现了86dB最小CMRR和0.1%最大增益误差，以及所有增益选项的最大失调为1.3mV，同时仅消耗135?A最大静态电流。Texas Instruments INA351具有集成关断选项，可在空闲时关闭放大器，从而在电池供电应用中进一步节能。

特性

设计用于尺寸、成本和功耗敏感型应用
可选增益选项，带集成基准缓冲器
- G=10或G=20 (INA351ABS)
- G=30或G=50 (INA351CDS)
节省空间的超小型封装选项
- 10引脚X2QFN (RUG) – 3mm^2^
- 8引脚WSON (DSG) – 4mm^2^
- 8引脚SOT23-THN (DDF) – 4.64mm^2^
针对10位至14位系统优化了性能
- 所有增益的CMRR：95dB（典型值）
- 所有增益的失调电压：0.2mV（典型值）
- 增益误差（典型值）
  - 0.015%（G = 10, G = 50）
  - 0.020% (G = 20, G = 30)
带宽：100kHz（G=10，典型值）
驱动500pF，过冲小于20%（典型值）
优化静态电流：110?A（典型值）
针对功耗敏感型应用的关断选项
电源范围：1.8V (±0.9V) 至5.5V (±2.75V)
指定温度范围：–40°C至125°C

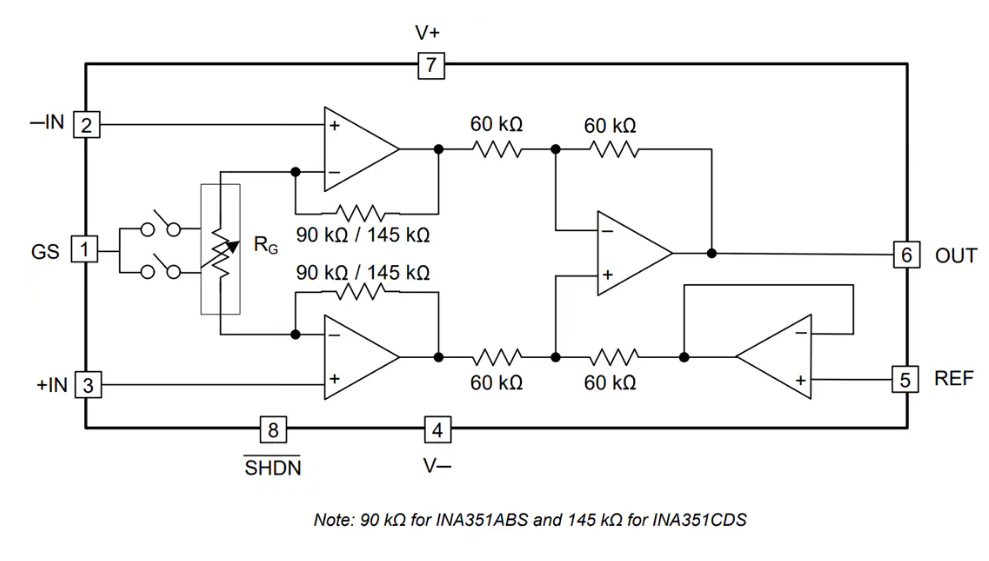

功能框图

Texas Instruments INA351仪表放大器技术解析与应用指南

一、产品概述

INA351是TI推出的低成本、小尺寸、低功耗可编程增益仪表放大器，具有集成参考缓冲器，工作电压范围为1.8V至5.5V。该器件针对尺寸、成本和功耗敏感型应用进行了优化，提供INA351ABS（增益10/20）和INA351CDS（增益30/50）两种型号选择。

二、核心特性

?增益选择灵活性?
- INA351ABS：增益10或20（通过GS引脚选择）
- INA351CDS：增益30或50（通过GS引脚选择）
- GS引脚逻辑控制：
  - 低电平：INA351ABS=G10，INA351CDS=G30
  - 高电平/悬空：INA351ABS=G20，INA351CDS=G50
?封装选项?
- 10引脚X2QFN（RUG）：3mm?
- 8引脚WSON（DSG）：4mm?
- 8引脚SOT23-THN（DDF）：4.64mm?
?关键性能参数?
- 共模抑制比(CMRR)：95dB（典型值）
- 失调电压：0.2mV（典型值）
- 增益误差：
  - G=10/50：0.015%（典型值）
  - G=20/30：0.020%（典型值）
- 带宽：100kHz（G=10时）
- 静态电流：110μA（典型值）
