Texas Instruments SN74LV138A/SN74LV138A-Q1 3线解8线解码器/解复用器是设计采用2V至5.5V VCC 运行的3线解8线解码器/解复用器。二进制选择输入（A0、A1、A2）和三个使能输入（G2、G0/、G1/）条件可从八条输出线中选择其中一条。两个低电平有效使能输入（G0、G1）和一个高电平有效使能输入 (G2) 可在扩展时减少对外部门电路或反相器的需求。Texas Instruments SN74LV138A-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：*附件：Texas Instruments SN74LV138A，SN74LV138A-Q1解码器，解复用器数据手册.pdf

特性

• 2V至5.5V VCC 运行
• 典型V OLP （输出接地弹跳）<>CC = 3.3V、TA = 25°C时）
• 典型V OHV （输出VOH 下冲）> 2.3V（VCC = 3.3V，TA = 25°C时）
• 最大tpd ：9.5ns（5V时）
• 支持所有端口的混合模式电压操作
• Ioff支持局部关断模式运行
• 闭锁性能超过250mA，符合JESD 17标准

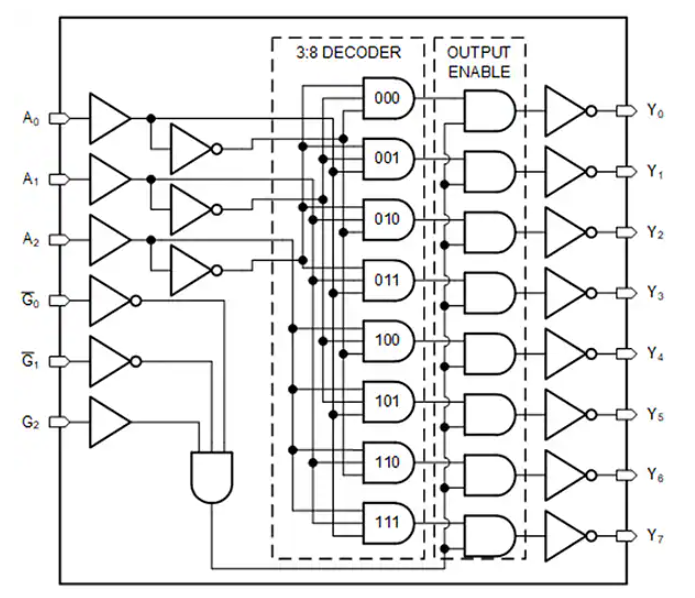

功能框图

SN74LV138A 3-8线解码器/解复用器技术解析与应用指南

一、产品概述

SN74LV138A是德州仪器(TI)推出的一款高性能3线至8线解码器/解复用器集成电路，采用先进的低压CMOS工艺制造。该器件具有2V至5.5V的宽工作电压范围，特别适合需要在3.3V和5V系统间接口的应用场景。

?主要特性?：

• 宽电压工作范围：2V至5.5V
• 高速性能：5V供电时最大传播延迟仅9.5ns
• 低功耗设计：静态电流典型值仅5μA
• 增强的ESD保护：HBM模式±2000V，CDM模式±1000V
• 支持部分断电模式(Ioff)
• 多种封装选项：SOIC、SSOP、TSSOP、WQFN等

二、功能与架构

1. 逻辑功能

SN74LV138A通过3个二进制选择输入(A0-A2)和3个使能输入(G0-G2)来选择8个输出线之一。其功能特点包括：

• 两个低电平有效使能输入(G0,G1)和一个高电平有效使能输入(G2)
• 所有输入均具有施密特触发特性，提高噪声容限
• 输出直接驱动CMOS、NMOS和TTL电平

2. 真值表

三、电气特性

1. 绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至7V
• 工作温度范围：-40°C至125°C
• 最大结温：150°C

2. 推荐工作条件

• 电源电压：2V至5.5V
• 高电平输入电压：VCC×0.7(最小值)
• 低电平输入电压：VCC×0.3(最大值)
• 输入转换速率：20ns/V(5V供电时)

3. 开关特性(5V供电)

• A0-A2到Y的传播延迟：最大9.5ns
• G2到Y的传播延迟：最大9.5ns
• G0/G1到Y的传播延迟：最大9.5ns

四、典型应用

1. 存储器地址解码

SN74LV138A常用于存储器系统中的地址解码，其高速特性可确保解码延迟不影响系统整体性能。典型连接方式：

1. 将A0-A2连接至地址总线
2. 使能端由高位地址和控制信号驱动
3. 输出端连接各存储器芯片的片选信号

2. I/O扩展

在微控制器系统中，SN74LV138A可将有限的GPIO扩展为多个独立的控制信号：

1. 3个GPIO连接A0-A2
2. 使能端由另一GPIO控制
3. 输出驱动LED阵列、继电器等外设

3. 7段显示器控制

通过级联多个SN74LV138A，可构建多位数码管显示系统：

1. 第一级用于位选通
2. 第二级用于段码输出
3. 配合扫描电路实现动态显示

五、设计注意事项

1. 电源设计

• 每个VCC引脚应配置0.1μF去耦电容
• 电源走线应尽量短而宽
• 多VCC器件应为每个电源引脚单独配置电容

2. PCB布局

• 信号走线阻抗控制在50Ω±10%
• 避免90°转角，使用45°或圆弧走线
• 未使用输入必须接VCC或GND
• 保持GND回流路径畅通

3. 热管理

• SOIC封装热阻θJA=73°C/W
• 高环境温度应用需考虑降额使用
• 可通过增加铜面积改善散热

六、选型指南

七、总结

SN74LV138A凭借其宽电压范围、高速性能和低功耗特性，成为数字系统设计中的经典解码器解决方案。合理应用该器件可显著简化系统设计，提高可靠性。设计时应特别注意电源去耦、信号完整性和热管理等方面，以充分发挥器件性能。
