国产芯片GP115/116/117 pin to pin 兼容TI的XTR系列

电流变送器的核心功能是将传感器（如温度、压力、液位等）输出的微弱电压信号转换为 4-20mA 标准电流信号，以便长距离传输和工业设备接收。GP115/116/117 将这一过程中的关键模块（如精密运算放大器、电压 - 电流转换电路、基准电压源、电源调理电路等）集成在单芯片内，大幅简化了变送器的硬件设计 —— 工程师无需繁琐地搭建分立元件电路，仅需外接少量电阻、电容等元件，即可实现稳定的信号转换，降低了设计难度和电路体积。

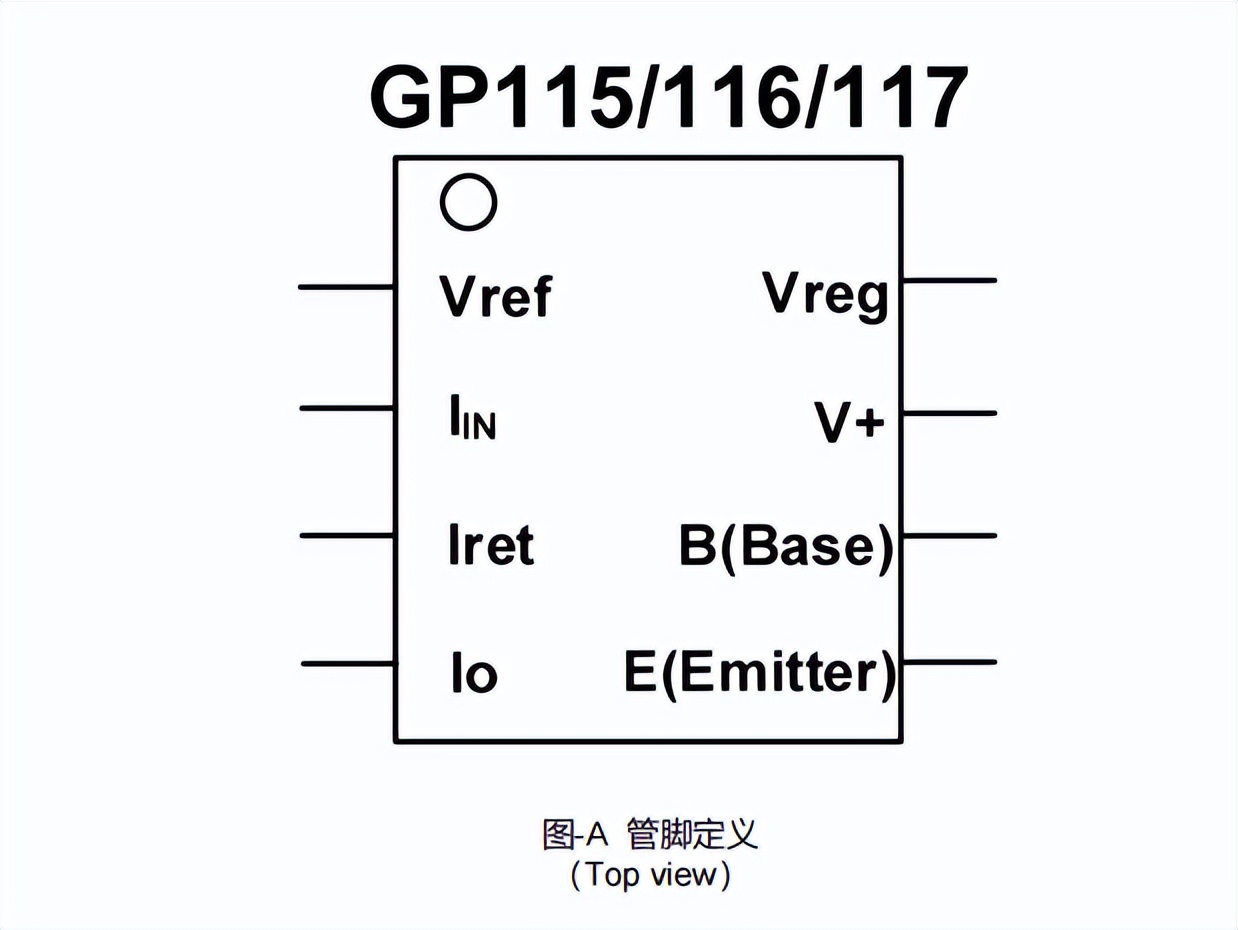

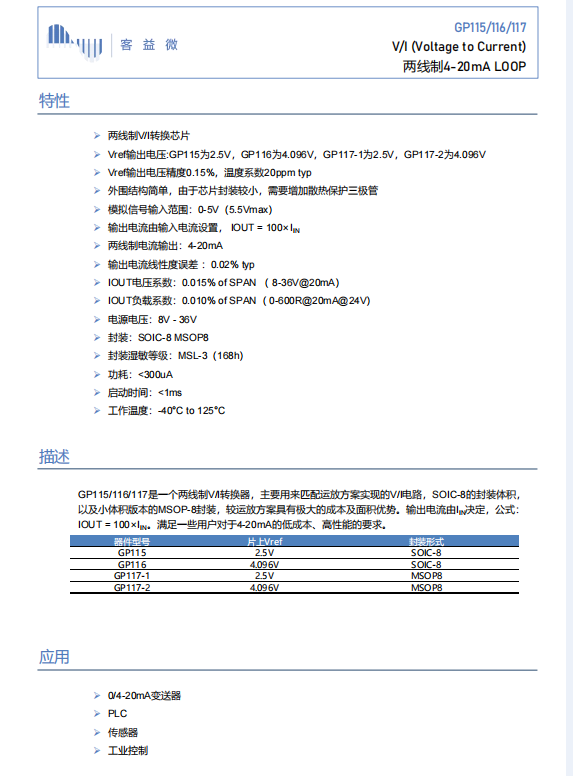

一、GP115/116/117的特性

GP115/116/117是一个两线制V/I转换器，主要用来匹配运放方案实现的V/I电路，SOIC-8的封装体积，以及小体积版本的MSOP-8封装，较运放方案具有极大的成本及面积优势。输出电流由IIN决定，公式：IOUT = 100×IIN。满足一些用户对于4-20mA的低成本、高性能的要求。

二、兼容TI的XTR115/116/117

1.TI外围电路

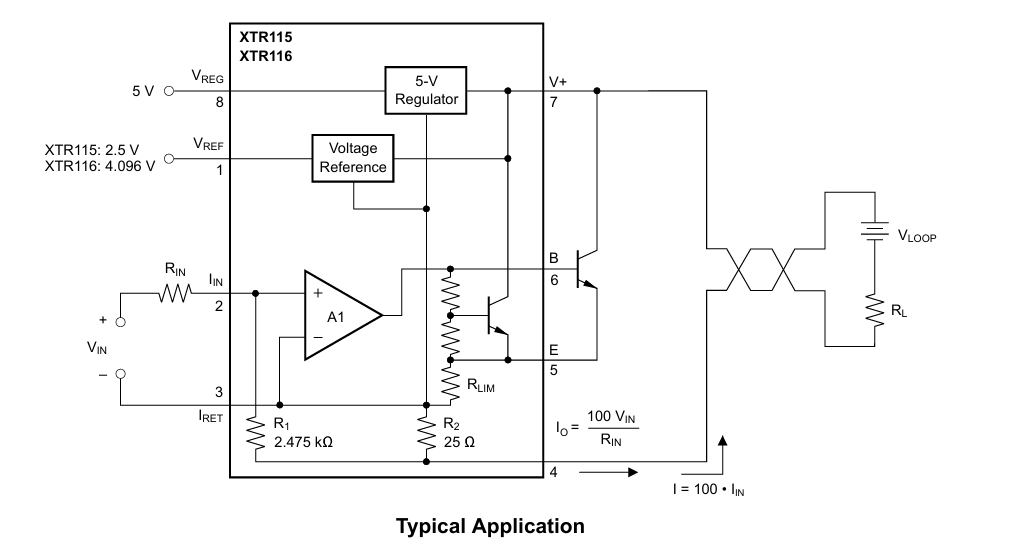

XTR115/116外围电路

2.GP115/116/117外围电路

两线制0/4-20mA：

? 输入模拟电压，输出电流由输入电流设置， IOUT = 100×IIN

? 4-20mA是线性恒流，会有热量产生，需要将芯片本体热量转移出去，推荐使用外置三极管散热。

? 可以通过IIN口将HART信号叠加出去。

? 芯片ESD为大于2KV，实际使用时以产品设计指标及相关测试为准，以此判定是否需要增加额外的防护器件。

? 内部有一个Rlimit，必要时可以在外部额外使用一个电阻，确保内部的电阻不会受到额外冲击损坏。

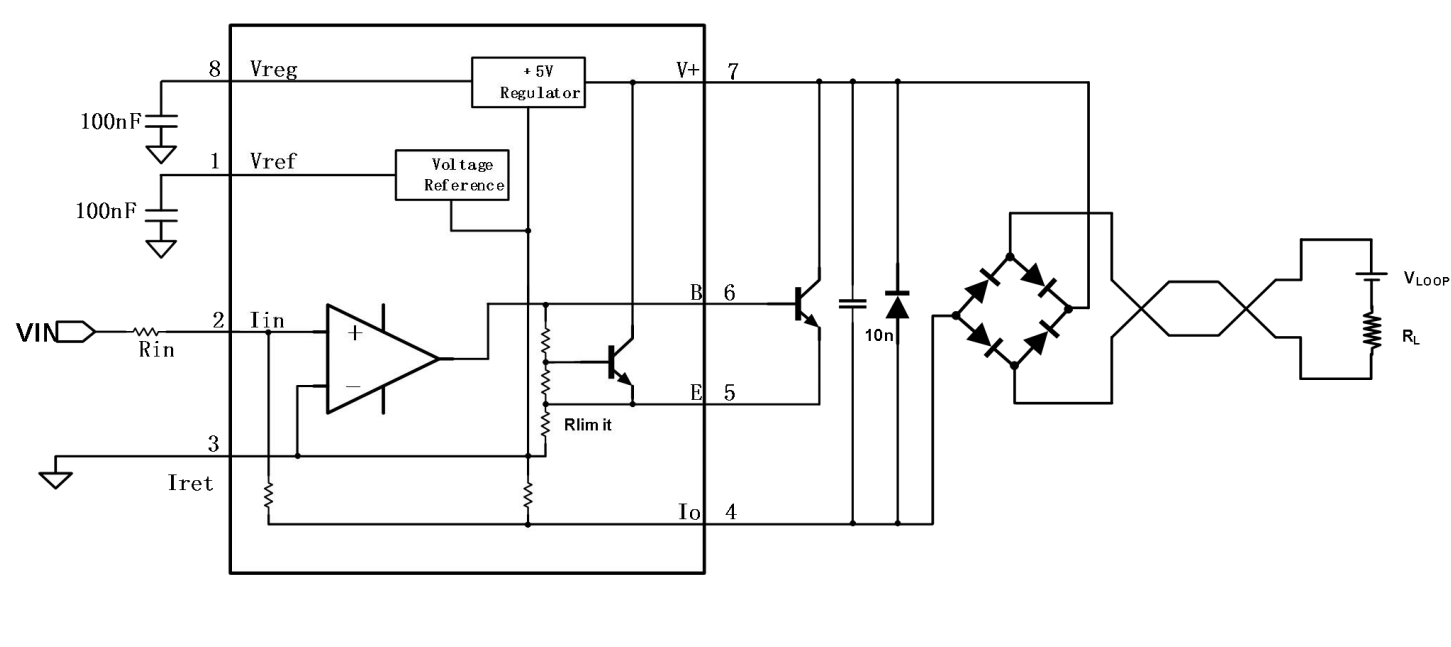

GP115/116/117外围电路

?VREG建议加100nF电容，VREF脚可以不加电容。

有技术问题可以在评论区交流或者私信15317628873（微信同号）
