使用RS?ZNA矢量网络分析仪进行高功率放大器的测试

R&SZNA矢量网络分析仪可在真实工作条件下实现高功率放大器的测试。

您的任务

放大器特性表征是一个复杂且颇具挑战性的过程，它将测试设备推向了性能极限。全面评估放大器性能需要大量的测试参数和测试设置，这要求测试设备具备无与伦比的灵活性和鲁棒性。其中的挑战主要有以下几点：

1、处理高功率水平，支持外部高功率测试设置

2、确保功率水平稳定且经过漂移补偿

3、多音信号用于互调测试，热态S22测试

4、脉冲条件下的测量

海洋仪器的解决方案

R&SZNA矢量网络分析仪凭借其灵活可配置的硬件基础设施、每端口独立源的概念以及各种软件应用程序，成为用于高功率测试的强大一体化解决方案：借助直接通道接入选项以及源和接收器步进衰减器，R&SZNA支持个性化的外部高功率测试设置（通常包括前向和反向的外部前置放大器、高功率耦合器、固定衰减器和环形器）；基于自动电平控制（ALC）的100 dB功率扫描范围和超线性接收器可实现极高的测量精度；从测试设置（通常在前置放大器之后或被测设备（DUT）输出端）拾取参考信号，可确保电平平坦，且控制时间最短。

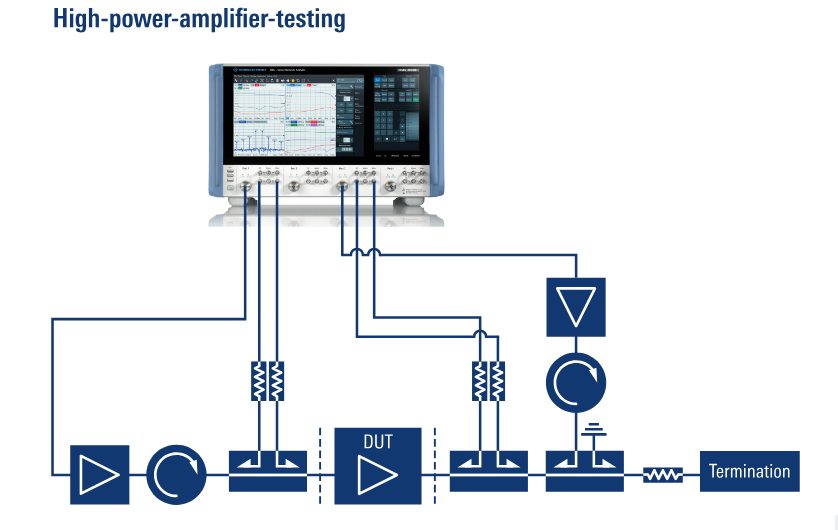

使用R&S@ZNA矢量网络分析仪的直接通道接入选件与信号源和接收机步进衰减器

ZNA的主要特点和优势

1、多达四个内部独立可配置的直接数字合成（DDS）源和内部合路器可实现全速互调测试（无需外部源），并确保配置灵活性以及放大器工作时的S22测量（“热态S22”）

2、独特的100 dB功率扫描范围、衰减器和压缩点特性有助于在宽功率范围内进行压缩评估，包括实时压缩点评估

3、数字自动电平控制（ALC）适用于整个100 dB功率扫描范围，且可任意获取参考信号（即使在外部功率放大器之后），即使使用外部前置放大器，也能确保刺激功率准确且稳定

4、多种扫描模式相结合，可实现幅度和频率偏移扫描测量，包括幅度-幅度（AM/AM）和幅度-相位（AM/PM）测试

5、可控制外部电源单元，从而进行功率附加效率（PAE）测试

6、四个集成脉冲调制器和脉冲轮廓测试选项可实现高功率脉冲内点测试和脉冲轮廓分析

扩展功能

除上述设置和测量参数外，还可与合作伙伴的系统相结合进行扩展，例如在晶圆上芯片特性表征、非匹配放大器的阻抗调谐、有源/混合谐波负载牵引测试以及噪声系数/噪声参数测试。

总结

可配置的R&SZNA硬件基础设施支持用户设计、个性化定制的高功率测试设置。基于自动电平控制的100dB电子功率扫描范围和出色的线性度指标确保了高精度和高度可靠的结果。
