一文读懂！扫描电镜mapping图如何助力静电纺丝纤维结构观察

在微观世界的探索中，材料的宏观性能究竟由其微观世界中哪些区域的哪些元素所决定？扫描电镜mapping图为我们深入了解材料的微观结构和成分分布提供了独特视角，尤其在静电纺丝纤维结构观察方面，有着重要价值。

扫描电镜mapping图的基本原理

扫描电镜mapping，专业术语称为“X射线能谱面分布分析”或“元素分布成像”。其工作原理是基于电子与物质的相互作用。当一束高能电子束聚焦在样品表面进行扫描时，电子与样品中的原子相互作用，会激发出多种信号，如二次电子、背散射电子、特征X射线等。扫描电镜mapping图主要利用特征X射线信号来生成。不同元素被激发产生的特征X射线具有特定的能量和波长，通过探测器收集这些特征X射线，并根据其能量或波长进行分析，就能确定样品中存在的元素种类。在mapping过程中，电子束逐点扫描样品表面，同时探测器同步收集每个点的元素信号，最终将这些信息整合，形成一幅关于样品表面元素分布的图像，也就是扫描电镜mapping图。

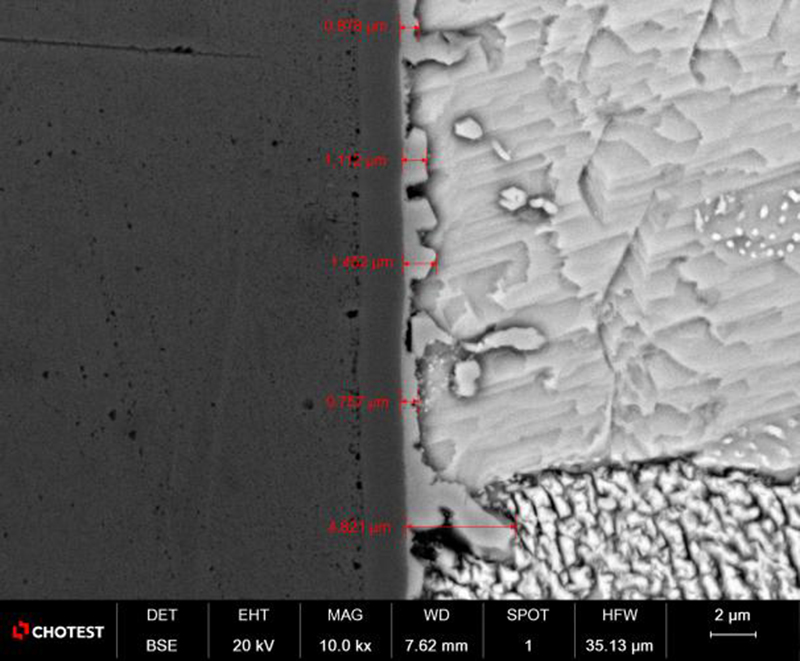

例如，在分析金属合金样品时，通过mapping图可以清晰看到不同金属元素在合金结构中的分布情况：

扫描电镜mapping图的操作步骤

1、样品制备

这是关键的第一步。对于静电纺丝纤维样品，需要确保纤维的完整性和代表性。首先，将静电纺丝得到的纤维收集在合适的基底上，如硅片或铜网。对于不导电的纤维样品，还需进行镀膜处理，通常采用喷金或镀碳的方式，以提高样品的导电性，减少电子束照射下的电荷积累，保证成像质量。

2、仪器调试

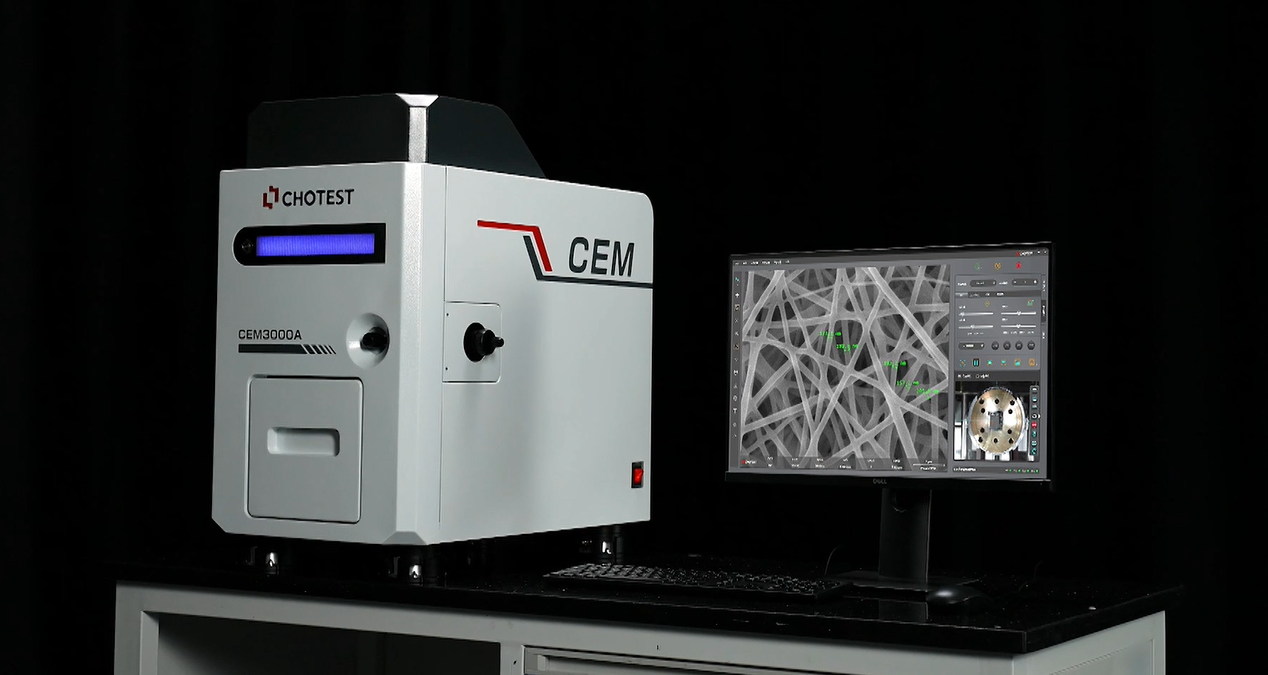

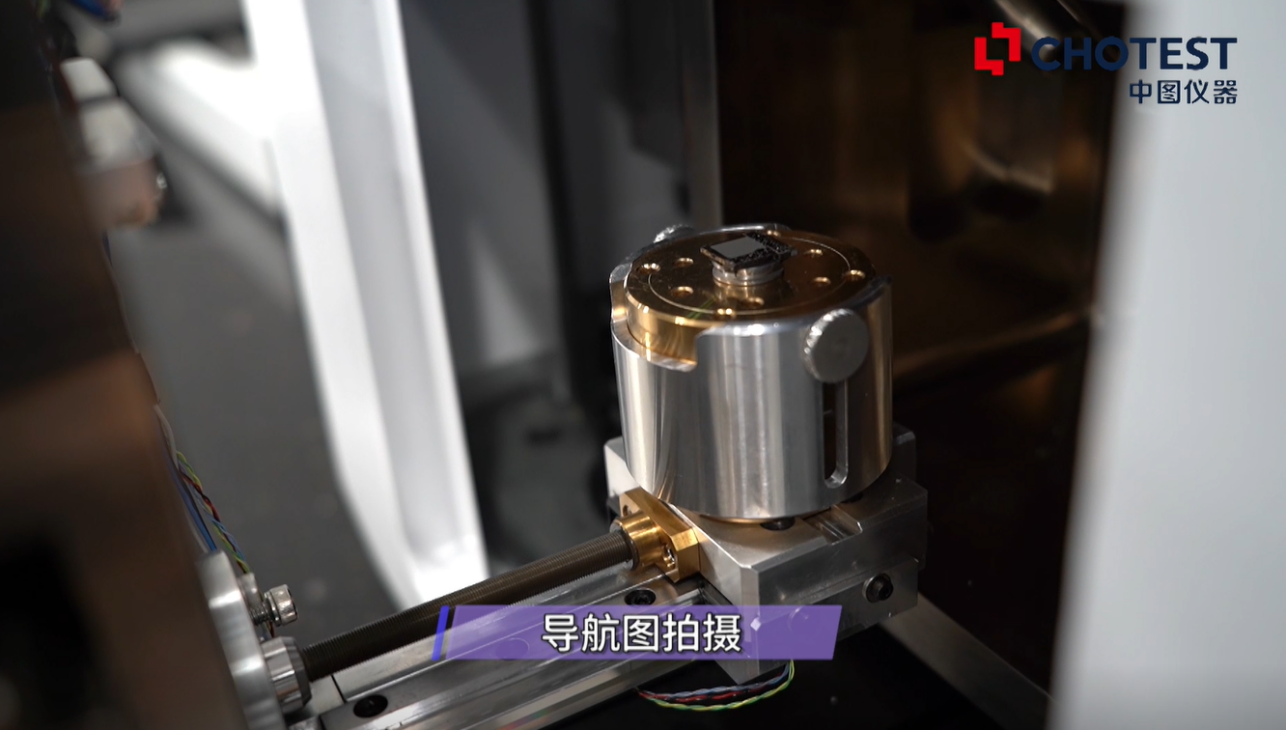

将制备好的样品安装在扫描电镜的样品台上，调整样品位置，使其处于电子束的有效扫描范围内。然后，对扫描电镜的各项参数进行调试，包括加速电压、工作距离、电子束流等。加速电压决定了电子束的能量，影响着信号的激发和分辨率；工作距离则关系到电子束与样品的相互作用效果；电子束流的大小会影响信号强度和成像速度。同时，设置好X射线能谱仪的参数，如能量分辨率、采集时间等，以确保能够准确收集和分析特征X射线信号。

3、数据采集

在一切准备就绪后，启动扫描程序，电子束开始对样品表面进行光栅式扫描。在扫描过程中，X射线能谱仪实时收集每个扫描点产生的特征X射线信号，并将其转化为数字信号传输到计算机中。操作人员需要密切关注扫描过程，确保扫描区域覆盖感兴趣的纤维结构部分，并且信号采集稳定。

4、数据处理与mapping图生成

扫描完成后，采集到的数据需要进行处理。通过专门的分析软件，对原始数据进行校正、降噪等处理，以提高数据的准确性和清晰度。然后，根据不同元素的特征X射线信号强度，软件将其转化为颜色或灰度信息，最终生成扫描电镜mapping图。在图中，不同元素会以不同的颜色或亮度显示，从而直观地呈现出样品表面的元素分布情况。

扫描电镜mapping图在不同静电纺丝纤维结构以及纤维直径观察的应用实例

扫描电镜mapping图以其直观、准确的元素分布分析能力，在静电纺丝纤维结构观察以及众多其他领域的研究中展现出了很大的优势。随着科技的不断进步，扫描电镜技术也在持续发展。未来，扫描电镜有望在分辨率、分析速度和多功能集成等方面取得更大突破。更高的分辨率将使我们能够观察到更细微的纤维结构和元素分布细节；更快的分析速度将大大提高研究效率；而多功能集成则可能将扫描电镜与其他分析技术相结合，为我们提供更全面、深入的材料微观信息。这不仅将进一步推动科学研究的发展，也将为材料研发、生物医学、环境保护等众多领域带来更多的创新机遇和便利，帮助我们更好地理解微观世界，解决实际问题。
