机器视觉网卡：工业自动化精准之眼的幕后高速通道

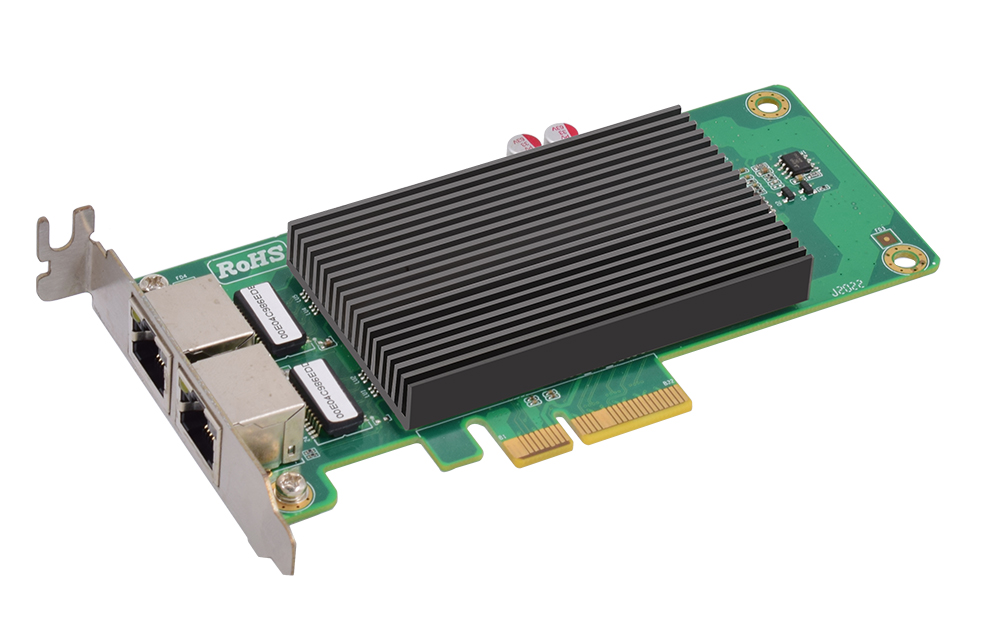

在智能制造的浪潮中，机器视觉如同设备的“眼睛”，赋予生产线精准识别、快速检测的能力。然而，要让这双“眼睛”看得清、看得快、看得稳，高速、可靠的数据传输通道不可或缺。普通网卡在应对高速图像流时往往力不从心，而专用的机器视觉网卡（Industrial Vision Network Interface Card）正是为解决这一核心瓶颈而生的关键硬件。

一、核心痛点：为何通用网卡不堪重任？

当高速工业相机以每秒数百甚至数千帧的速度采集高清图像时，产生的数据洪流极其庞大：

超高带宽需求：千万像素分辨率、高帧率带来远超普通办公网络的数据量。

严苛的低延迟：机器人引导、实时缺陷检测等应用要求图像数据必须极速抵达处理单元。

稳定性与可靠性：工业环境电磁干扰复杂，24/7连续运行不容闪断。

精确时间同步：多相机协同、运动控制与图像采集需严格同步（如PTP/IEEE 1588协议）。

大型图像传输：需要高效处理巨型帧（Jumbo Frames）以降低CPU开销。

通用网卡在架构、驱动、协议处理上难以满足这些工业级严苛要求，极易导致图像丢帧、传输延迟、系统抖动、CPU过载，最终影响视觉系统精度与效率。

二、机器视觉网卡：破解传输瓶颈的专业利器

专用机器视觉网卡通过一系列深度优化技术，成为高速视觉数据流的“超级高速公路”：

原生支持工业视觉协议栈：

GigE Vision标准核心：深度集成协议栈，直接卸载主机CPU负担，实现高效、标准的相机发现、控制与图像流传输。

PoE/PoE++集成：单根网线同时传输数据和高功率（最高90W），简化布线，为工业相机灵活供电（尤其适合难以布线的安装场景）。

卓越的性能优化：

超低延迟架构：优化数据路径，减少处理环节，实现纳秒级延迟。

零拷贝技术：图像数据直接从网卡DMA传输到应用内存，避免多次复制，大幅降低CPU占用率。

高效巨型帧处理：支持9K MTU或更大巨型帧，显著降低小包处理开销，提升有效带宽利用率。

高级中断管理 (MSI-X)：优化中断处理，减少延迟抖动（Jitter），保证传输时序稳定。

FPGA加速可选：高端型号嵌入FPGA，进行实时图像预处理（如滤波、格式转换）、数据打包甚至简单算法加速，进一步释放主机CPU。

工业级可靠性与精确同步：

硬件时间戳 (PTP/IEEE 1588v2)：提供纳秒级精度的硬件时间戳，是实现多相机严格同步、视觉与运动控制闭环的基础。

抗干扰设计：增强电磁兼容性（EMC），确保恶劣工业环境下稳定运行。

长距离传输优化：支持更长距离的稳定传输（如工业级交换机配合下可达100米以上）。

高级驱动与管理功能：

针对特定操作系统（Windows, Linux）优化的高性能驱动。

提供丰富的API接口，便于集成到各类视觉软件平台（如Halcon, LabVIEW, OpenCV等）。

高级诊断和监控工具，方便系统调试和维护。

三、关键应用场景：驱动智能制造升级

机器视觉网卡为以下关键应用提供了不可或缺的数据传输保障：

高速在线检测：电子产品PCB缺陷检测（不容一帧丢失）、药品包装完整性检查（高速流水线）。

精密机器人引导：汽车零部件抓取与装配（低延迟+高同步性）、AGV视觉导航。

三维扫描与测量：大型工件高精度三维重构（海量点云数据传输）。

半导体制造：晶圆对准与缺陷检测（超高清、高速图像）。

智能物流分拣：高速包裹识别与分拣（庞大数据流）。

?

四、如何选择合适的机器视觉网卡？关键考量因素

带宽：匹配相机分辨率和帧率。1GigE, 10GigE, 25GigE乃至更高速率是主流选择。

协议支持：支持GigE Vision核心协议。PoE/PoE++需求视相机而定。

同步精度要求：需要多相机或与外部设备（PLC, 机器人）硬同步，务必选择具备高精度PTP硬件时间戳的网卡。

CPU负载优化：关注零拷贝、巨型帧、中断优化（MSI-X）等特性，尤其在多相机系统或使用普通CPU时。

接口与连接：标准RJ45 (铜缆)、光纤SFP+/SFP28接口，考虑距离、抗干扰需求。PCIe x1/x4/x8主机接口带宽匹配。

操作系统与应用软件兼容性：确认驱动支持和软件集成成熟度。

工业认证与环境适应性：宽温操作、抗震动冲击、EMC等级（如CE, FCC Class A）是否符合现场环境。

高级功能（按需）：FPGA预处理能力、特定驱动程序优化特性。

机器视觉网卡远非简单的网络连接器，它是现代机器视觉系统高效、稳定、精准运行的核心硬件基石。它通过协议卸载、性能优化、精确实时同步和高可靠性设计，解决了工业图像大数据传输的瓶颈问题。在选择视觉系统硬件时，切勿忽视网卡的专业性。明智地选择与您的相机、处理平台和应用需求相匹配的高性能机器视觉网卡，将为整个自动化解决方案提供坚实的数据传输保障，最终赋能智能化产线，提升质检效率，降低生产成本，驱动智能制造迈向更高水平。
