?德州仪器TPS1211-Q1智能高边驱动器技术解析与应用指南

Texas Instruments TPS1211-Q1高侧驱动器是具有保护和诊断功能的45V驱动器。这些驱动器在3.5V至40V的宽电压范围内运行，适用于12V系统设计。TPS1211-Q1驱动器提供精确的电流感应（±2% @30mV）输出（I MON ），支持能源管理系统设计。这些器件集成了预充电驱动器（G）和控制输入（INP_G）。特性包括低至-30V的输出反极性保护、3.7A强上拉和4A下拉栅极驱动器，可驱动外部背靠背N通道MOSFET。TPS1211-Q1驱动器采用19引脚VSSOP封装，其引脚在相邻高压和低压引脚之间移除，间隙为0.8mm。应用包括配电箱、车身控制模块和直流/直流转换器。TPS1211-Q1器件符合汽车应用类AEC-Q100认证。

数据手册：*附件：Texas Instruments TPS1211-Q1高侧驱动器数据手册.pdf

特性

• 下列性能符合AEC-Q100标准：
  • 器件温度1级：
    • 环境工作温度范围：-40°C至+125°C
• 支持功能安全
  • 来辅助功能安全系统设计的文档
• 输入电压范围：3.5V至40V（45V绝对最大值）
• 输出反极性保护低至-30V
• 集成12V电荷泵，具有100?A容量
• 0.9?A低关断电流（EN/UVLO = 低）
• 3.7A强上拉和4A下拉栅极驱动器
• 驱动外部背对背N沟道MOSFET
• 具有集成预充电开关驱动器(TPS12111-Q1) 的型号，用于驱动容性负载
• 两级可调过流保护（IWRN和ISCP），具有可调响应时间(TMR) 和故障标志输出 (FLT_I)
• 快速短路保护：
  • 1.2?s (TPS12111-Q1) 和4?s (TPS12110-Q1)
• 精确模拟负载电流监视器输出 (IMON)：
  • ±2%，30mV时（VSNS）
• 准确、可调欠压锁定（UVLO）和< ±2%的过压保护（OV）
• 远程过热感测（DIODE）和故障标志输出保护（FLT_T）
• 与TPS4811-Q1引脚对引脚兼容

TPS12110-Q1功能框图

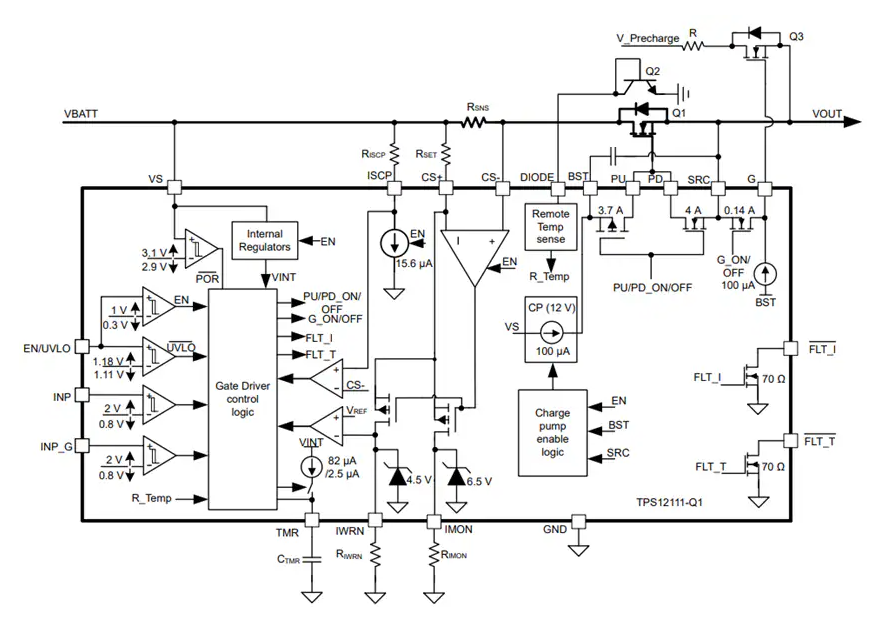

TPS12111-Q1功能框图

?德州仪器TPS1211-Q1智能高边驱动器技术解析与应用指南

一、核心特性概述?

TPS1211-Q1是德州仪器（TI）推出的45V车规级智能高边驱动器系列，通过AEC-Q100认证，专为12V/24V汽车电子系统设计，具有以下核心优势：

• ?宽电压工作范围?：3.5V至40V输入，支持冷启动和负载突降工况，绝对耐压达45V。
• ?强驱动能力?：集成3.7A峰值源电流（PU）和4A峰值灌电流（PD）的栅极驱动器，可并联驱动多个MOSFET。
• ?多重保护机制?：
  • 两级可调过流保护（OCP/SCP），响应时间低至1.2μs（TPS12111-Q1/TPS12112-Q1）
  • 远程温度传感（DIODE引脚）及热关断（150℃阈值）
  • 输出反极性保护（-30V耐压）
• ?高精度诊断?：
  • 电流监测输出（IMON）精度±2%（30mV时）
  • 可调欠压锁定（UVLO）和过压保护（OVP），阈值精度<±2%

二、典型应用场景?

1. ? 车载配电单元（PDU） ?：驱动区域控制器负载，支持1mF电容预充电（图9-1）。
2. ? 电池管理系统（BMS） ?：背靠背MOSFET实现充放电路径隔离（图9-13）。
3. ?电机驱动预充电路?：利用TPS12111-Q1的G引脚控制预充电MOSFET。
4. ? 安全扭矩关断（STO） ?：通过可调限流实现功能安全设计。

?三、设计要点与注意事项?

?1. PCB布局关键点?

• ?电流检测?：采用开尔文连接减少RSNS（800μΩ）寄生效应（图9-17）。
• ?高频路径?：PU/PD走线直接连接MOSFET栅极，避免过长回路。
• ?散热设计?：QFN封装需在散热焊盘布置≥6个导热过孔。

?2. 保护电路优化?

• ?瞬态抑制?：输入侧添加TVS二极管（如36V钳位）应对电感开关尖峰。
• ?误触发防护?：ISCP-CS间并联1nF电容滤除高频噪声。

?3. 故障诊断配置?

• ?IMON校准?：RIMON=16.5kΩ时，30A负载对应3.3V输出（公式23）。
• ?FLT_I/FLT_T?：开漏输出需接上拉电阻至MCU GPIO。

?四、选型指南?
