引言

在工业自动化、智能驾驶、远程医疗等领域，传统以太网正面临着一场「精度革命」。当一条生产线需要微秒级的设备协同，当自动驾驶汽车需要实时处理传感器数据，当手术机器人需要无延迟响应医生操作，基于CSMA/CD机制的传统以太网暴露出致命缺陷 —— 不确定性的延迟和抖动。正是在这样的背景下，时间敏感网络（TSN）应运而生。

* 不想逐字读长文？点击收听本文播客

TSN并非全新的网络技术，而是IEEE 802.1工作组定义的一系列以太网扩展协议集，旨在为标准以太网赋予时间确定性、高可靠性和灵活的流量管理能力。它像一位 「交通管制专家」，通过精准的时钟同步、智能的流量调度和冗余机制，让不同优先级的数据流在共享网络中各得其所，最终实现IT（信息技术）与OT（运营技术）的无缝融合。

本文将从技术本质、核心协议、行业应用到开发实践，全面解析TSN如何成为下一代工业网络的基石。

01 .

TSN的技术基石：

从以太网到确定性升级

1.1 以太网的底层逻辑与局限

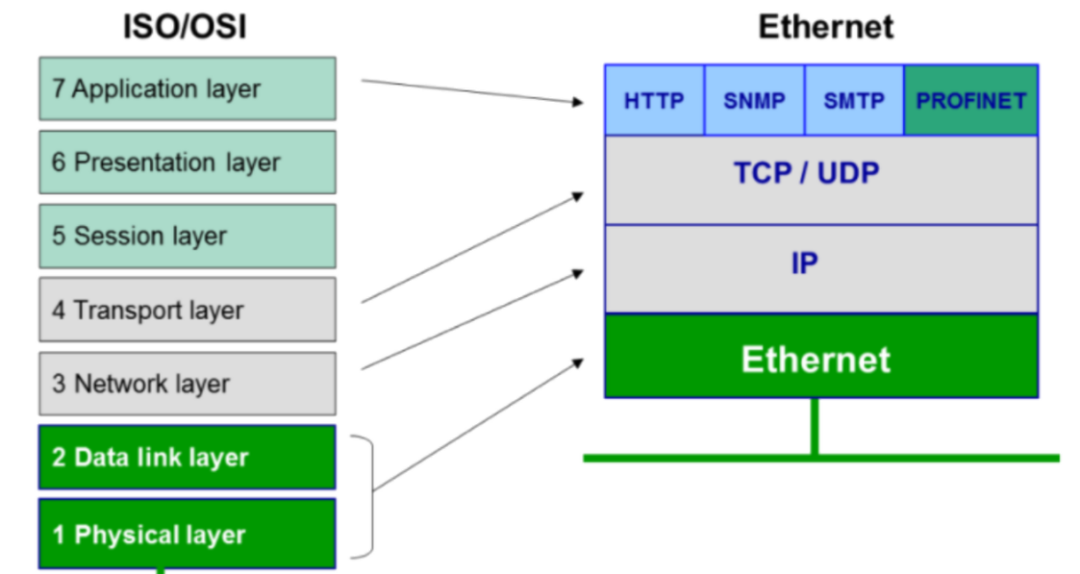

传统以太网基于IEEE 802.3协议，工作在OSI模型的物理层和数据链路层。

数据链路层又分为逻辑链路控制（LLC）和介质访问控制（MAC）子层，其中MAC子层的CSMA/CD（载波监听多路访问/冲突检测）机制是一把 「双刃剑」——它让网络实现了简单的即插即用，却也导致了无法预测的冲突延迟。当多个设备同时发送数据时，冲突后的重传机制会使报文延迟变得完全随机，这对实时性要求严格的场景是不可接受的。

物理层则定义了信号传输的具体方式，包括MII/GMII接口、PCS（物理编码子层）、PMA（物理介质附加子层）等组件。这些组件为TSN的高精度时间同步提供了硬件基础，例如通过PHY芯片的时间戳功能实现纳秒级的报文收发记录。

1.2 VLAN与QoS

TSN的很多功能建立在传统以太网的VLAN（虚拟局域网）和QoS（服务质量）机制之上：

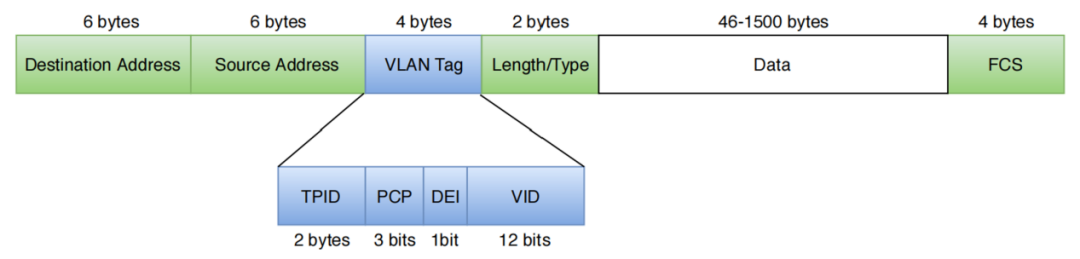

VLAN技术通过在以太帧中插入4字节标签（包含3位PCP优先级和12位VID标识），实现了网络的逻辑分区。TSN沿用了这一标签结构，将PCP字段作为流量优先级的核心标识，为不同类型的数据流分配专属 「车道」。

QoS策略则解决了流量竞争问题。传统以太网常用两种调度算法：严格优先级调度（高优先级流量完全抢占低优先级）和加权循环调度（按权重分配带宽）。

TSN在此基础上进行了升级，通过时间窗口划分、信用控制等机制，实现了更精细的流量管理。

02 .

TSN核心技术：

构建确定性的四大支柱

2.1 时钟同步

「时间同步是TSN的灵魂」，802.1AS协议通过PTP（精确时间协议）实现了网络设备间的纳秒级同步，其核心价值在于：

替代传统同步方式：无需部署GPS或IRIG等专用同步设备，降低了建设和维护成本

摆脱 GPS 依赖：在国家安全等敏感场景中，避免了因GPS信号丢失导致的系统瘫痪

同步过程通过两类报文实现：事件报文（Sync、Pdelay_Req等，带精确时间戳）用于计算时间偏移和路径延迟；通用报文（Announce、Follow_Up等，进出设备端口时不带时间戳）用于建立主从关系。

2.2 流量调度

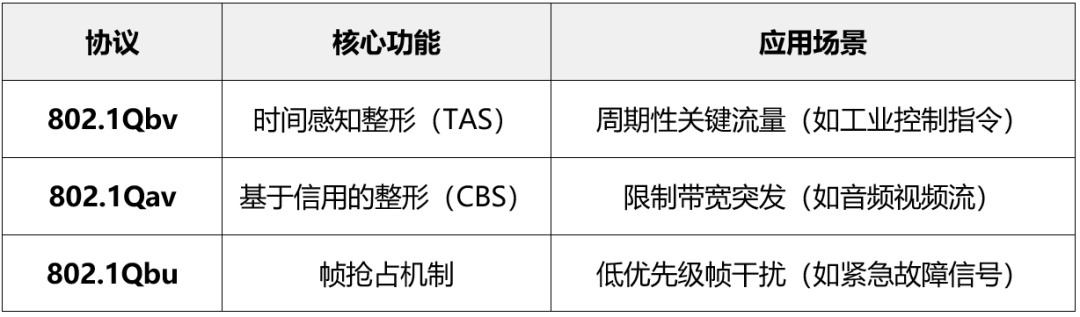

TSN通过多种机制组合实现流量的确定性调度，形成了一套 「多层防御体系」：

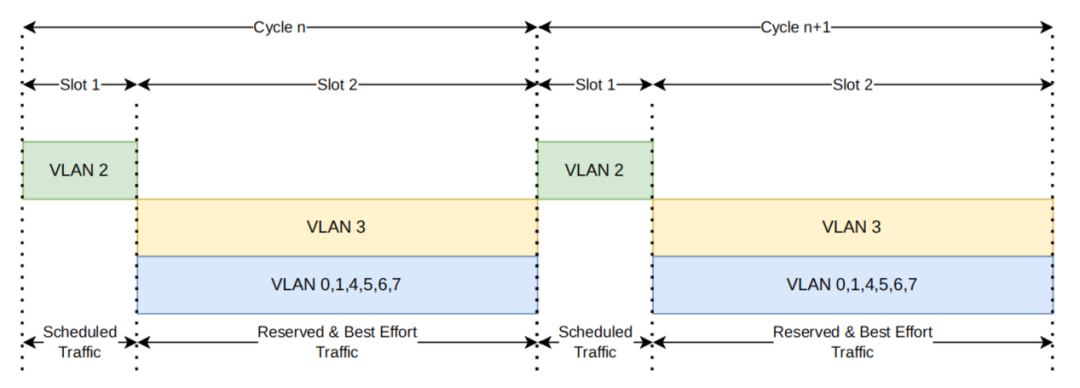

802.1Qbv 时间窗口调度

以固定周期划分时间窗口，每个窗口对应特定优先级队列；

通过门控列表（gate control list）控制队列开关，所有设备的门状态通过802.1AS同步；

支持三种流量类型：规划流量（ST，专用时隙）、预留流量（RT，保证带宽）、尽力而为流量（BE，使用剩余带宽）。

802.1Qav 信用整形

通过「信用」机制限制流量带宽：传输时信用以sendSlope速率减少，空闲时以idleSlope速率增加；仅当信用≥0时允许传输，避免了流量突发导致的网络拥塞；适用于AVB（音频视频桥接）等需要稳定带宽的场景。

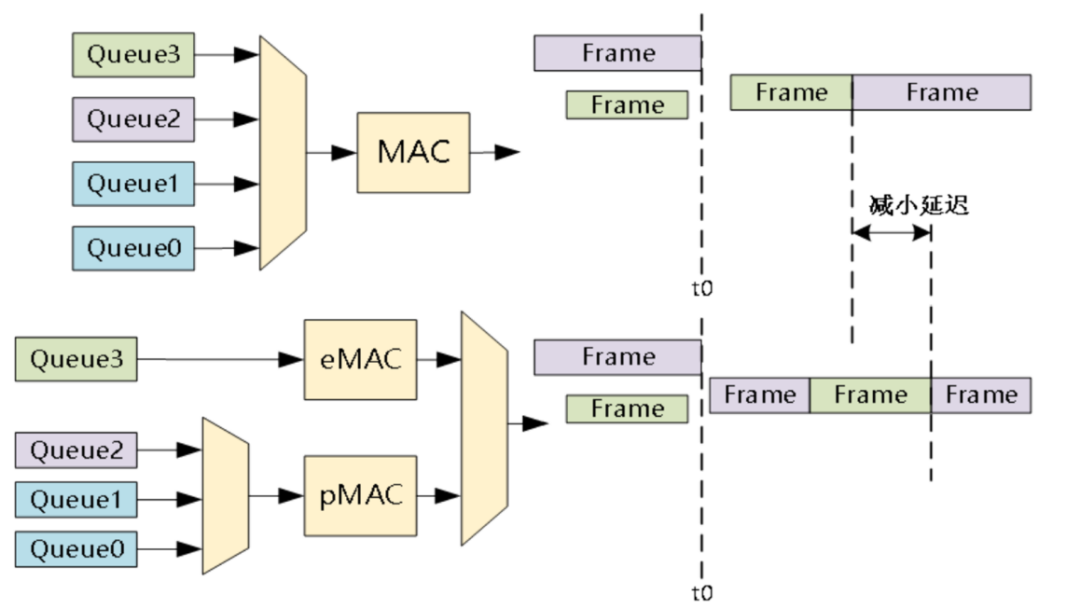

802.1Qbu 帧抢占

将帧分为快速帧（Express Frame，高优先级）和可抢占帧（Preemptable Frame，低优先级）；其中快速帧通过eMAC传输快速帧至MAC合并子层，可抢占帧通过pMAC传输可抢占帧至MAC合并子层。

通过802.3br在MAC层实现快速（e）帧和可抢占（p）帧交替传输的机制和帧格式，并且pMAC可以被eMAC抢占，进入数据堆栈后等待eMAC数据传输完成后传输。

快速帧可中断可抢占帧的传输，将单节点最大延迟从123.36μs（100Mbps）降至11.15μs；每次抢占开销仅24字节（1.92μs@100Mbps），且支持多次抢占。

2.3 可靠性保障

在关键系统中，可靠性是核心诉求，TSN通过802.1CB和802.1Qci协议构建了多层次的可靠性保障体系。

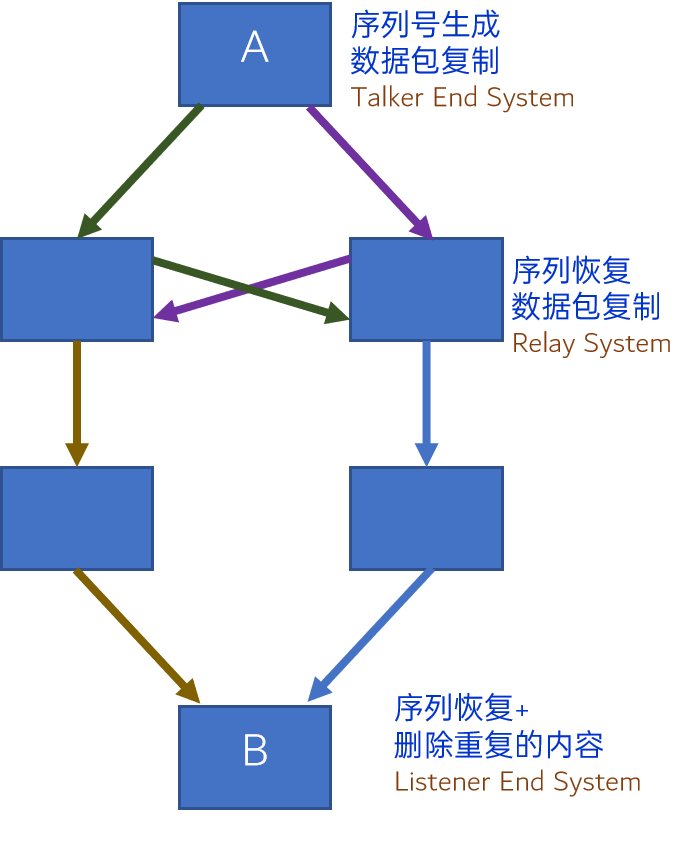

802.1CB：零丢包与零恢复时延的冗余机制

在工业控制中，「单点故障导致系统瘫痪」是致命风险，802.1CB通过帧复制与消除机制解决这一问题：

工作原理：源节点复制报文并通过多条路径发送，目标节点根据序列号（R-TAG中的sequence number）消除重复帧；

核心优势：零恢复时间（无需像RSTP那样等待路径收敛）、零丢包率、可与冗余协议结合使用；

应用场景：变电站自动化、轨道交通信号系统等不允许任何中断的场景。

802.1Qci：源头过滤的监管机制

802.1Qci协议聚焦于网络入口点的流量监管，以保护调度流量免受错误或恶意数据的干扰，其核心功能包括：

帧长度过滤：拒绝超出预设长度的异常帧，防止超大帧占用过多带宽；

基于门状态的控制：结合802.1Qbv的门控机制，仅在允许的时间窗口内接收特定流量，避免非预期时段的干扰。

基于两速三色令牌桶的速率监管：通过承诺信息速率（CIR）和超额信息速率（EIR）两个令牌桶，将流量标记为绿（符合CIR）、黄（符合EIR）、红（超出限制），红色帧直接丢弃；

这两种机制相辅相成：802.1CB解决传输路径的可靠性问题，802.1Qci则从源头过滤异常流量，共同确保关键数据的安全传输。

2.4 资源管理

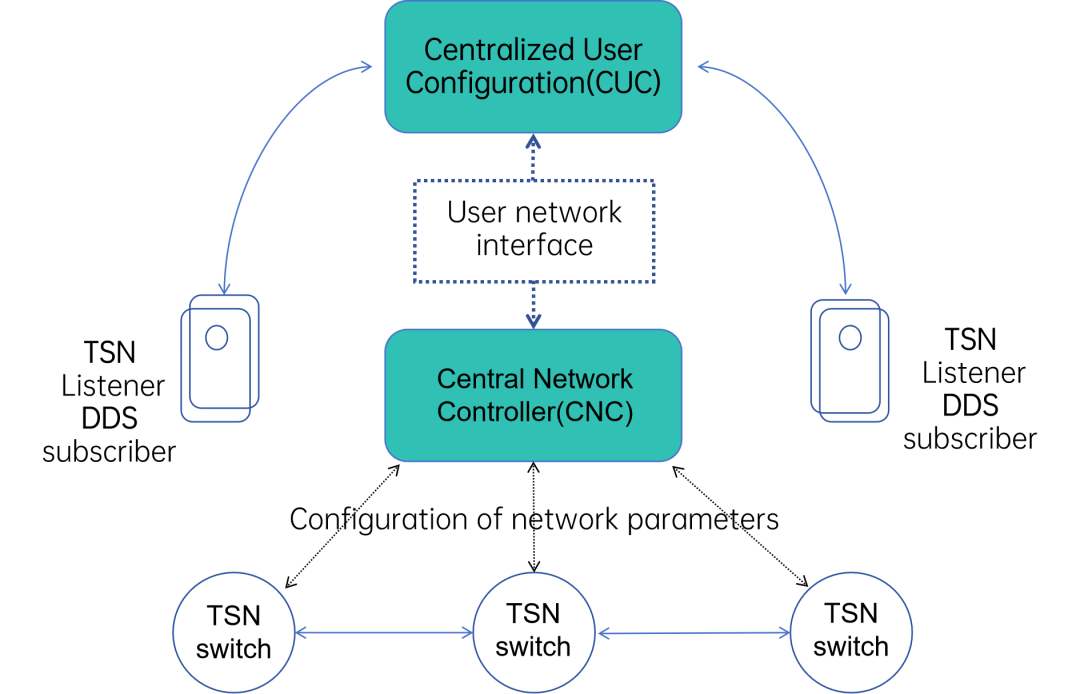

随着TSN网络规模扩大，手动配置数十甚至数百台设备变得不现实。802.1Qcc通过集中式管理解决这一痛点：

架构组成：集中用户配置（CUC）收集流量需求，中央网络控制器（CNC）生成配置文件；

配置方式：基于YANG模型和Netconf协议，实现设备参数的自动化下发；

现状与前景：目前主要用于小规模网络（3-4台交换机），但随着工业互联网的发展，将成为大规模部署的关键技术。

03 .

行业实践：

TSN的实用价值与开发痛点

3.1 行业热点应用

工业自动化：实现PLC、传感器、机器人的微秒级协同，替代PROFINET、EtherCAT等专用工业总线；

智能驾驶：车载以太网中，同时传输激光雷达（高带宽）、摄像头（低延迟）、导航（普通优先级）等数据；

远程医疗：保证手术机器人控制信号与高清视频流的同步传输，延迟控制在ms级别。

3.2 开发痛点与解决方案

时钟同步精度不足

痛点：多跳网络中，时间误差累积导致窗口调度错乱；

解决方案：部署边界时钟（BC）而非透明时钟（TC），每3-5跳设置一个时间基准点。

流量调度冲突

痛点：高优先级流量过多导致低优先级流量饿死；

解决方案：通过802.1Qav设置信用上限，为BE流量预留最小带宽（建议不低于总带宽的5%）。

冗余机制带宽开销

痛点：802.1CB的帧复制导致带宽翻倍；

解决方案：在非关键路径使用动态冗余（仅故障时启用备份路径），关键路径预留固定带宽。

大规模配置复杂性

痛点：手动配置易出错，且难以维护；

解决方案：基于802.1Qcc开发自动化配置工具，通过YANG模型校验参数合法性。

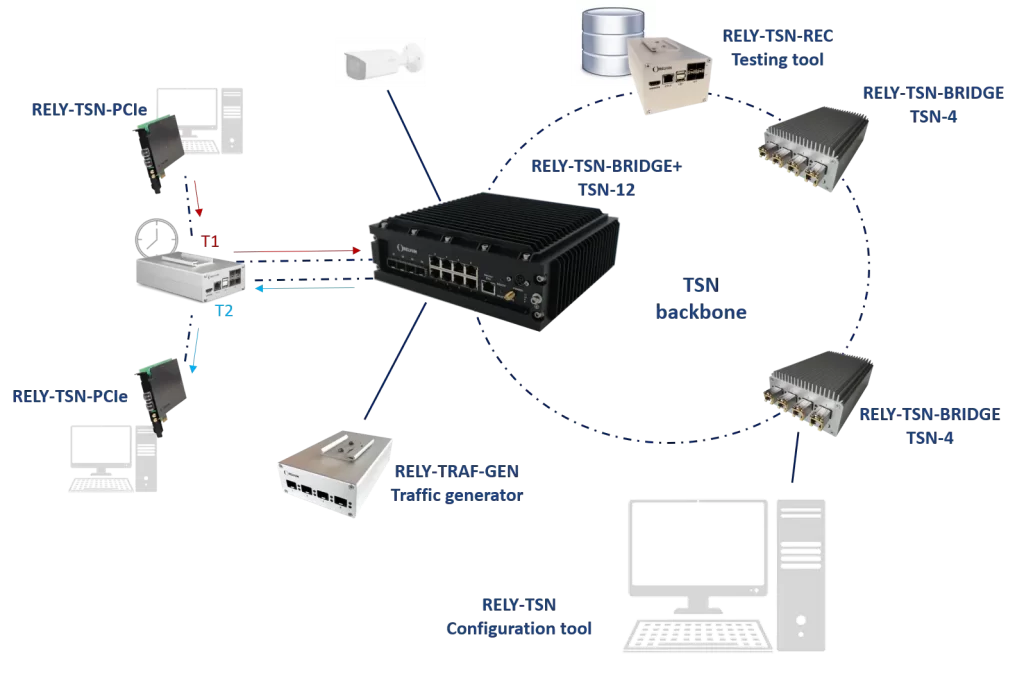

虹科合作伙伴SOC-E RelyUm系列
