Texas Instruments TPS53832A低电流PMIC提供用于DDR5 DIMM上电源的D-CAP+?模式。TPS53832A提供VDD、VDDQ和VPP电源给具有可配置电流能力的DIMM模块上的DRAM芯片。 该器件的大电流轨可以配置为2相或两个输出。用D-CAP+模式控制提供高达7A（或3.5A + 3.5A）电流。转换器还采用了内部补偿，以方便使用和减少外部组件。

数据手册：*附件：Texas Instruments TPS53832A低电流PMIC数据手册.pdf

TI TPS53832A PMIC提供全套遥测功能，包括输入电压、输出电压和输出电流。还提供过电压、欠电压、过电流限制和过热保护。

TPS53832A采用热增强型35引脚QFN封装，工作在-40°C至+105°C温度范围内。

特性

• 支持DDR5应用的单硅设计
• 3个输出提供VDD (1.1V)、VDDQ (1.1V) 和VPP (1.8V)，以及可选的第4个输出 (VDD2)
• 对于3个输出，VDD(SWA双相) 为7A，VDDQ(SWC) 为3.5A，VPP(SWD) 为3.5A，具有3路输出
• 对于4个输出，VDD1(SWA) 为3.5A，VDD2(SWB) 为3.5A，VDDQ(SWC) 为3.5A，VPP(SWD) 为3.5A
• VDD、VDDQ和VPP的差分远程感测
• D-CAP+?控制实现快速瞬时响应
• 宽输入电压范围：4.5V至15V
• 可编程内部环路补偿
• 每相逐周期电流限制
• 可编程频率：500kHz至1.375MHz
• 支持I^2^C和I^3^C总线接口，用于电压、电流、功率、温度和故障条件的遥测
• 过电流、过电压和过热保护
• 永久性寄存器（黑盒）功能
• 低静态电流
• 5mm x 5mm、35引脚、QFN PowerPad?封装

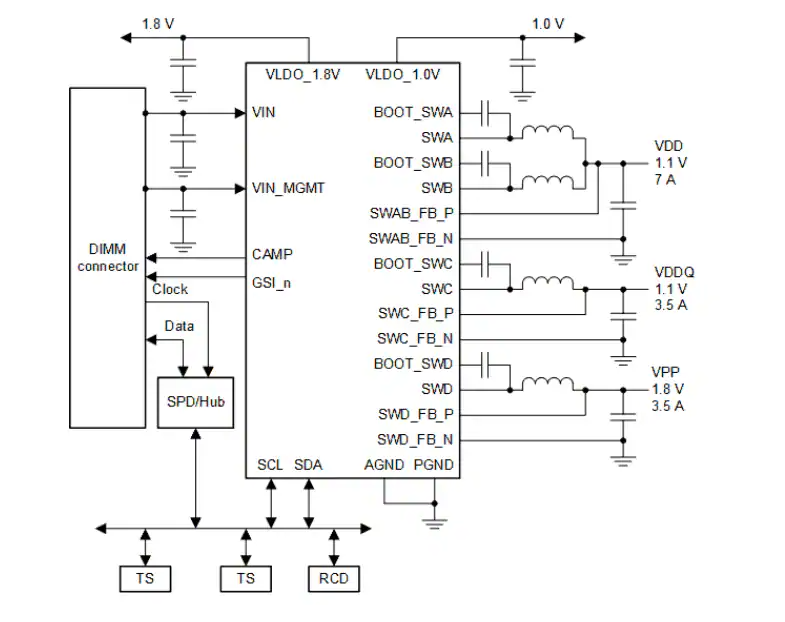

简化应用

TPS53832A DDR5内存电源管理IC技术解析

一、产品核心特性

TPS53832A是德州仪器(TI)专为DDR5内存模组(On-DIMM)设计的数字降压转换器，具有以下突出特点：

?电源输出能力?：

• 支持3/4路输出配置：
  • 3输出模式：VDD(7A双相)、VDDQ(3.5A)、VPP(3.5A)
  • 4输出模式：VDD1(3.5A)、VDD2(3.5A)、VDDQ(3.5A)、VPP(3.5A)
• 宽输入电压范围：4.5V至15V
• 输出电压精度：±1%基准电压

?控制架构?：

• 采用D-CAP+?自适应导通时间控制模式
• 可编程开关频率(500kHz-1.375MHz)
• 集成内部环路补偿网络
• 支持I2C/I3C总线接口实现遥测功能

二、关键技术创新

1. 智能电源管理

• ?差分远程检测?：对VDD/VDDQ/VPP实现闭环电压调节
• ?相位电流平衡?：双相架构自动均流控制
• ?动态响应增强?：负载瞬态响应时间<10μs

2. 全面保护机制

• ?三级过流保护?：
  • 周期逐周期限制(硬件级)
  • 平均值限制(固件级)
  • 打嗝模式保护(系统级)
• ?故障记录功能?：
  • 持久寄存器(黑匣子)记录故障事件
  • 支持电压/电流/温度异常追溯

3. 汽车级可靠性

• 符合AEC-Q100认证标准
• 工作温度范围-40°C至+105°C
• 35引脚QFN PowerPad?封装(5mm×5mm)

三、典型应用设计

1. DDR5内存模组电源方案

?推荐外围配置?：

• 输入电容：2×22μF陶瓷电容(1206封装)
• 输出电感：0.47μH饱和电流≥10A
• 自举电容：100nF X7R介电

?PCB布局要点?：

• 采用4层板设计(信号-地-电源-信号)
• 功率路径使用短而宽的走线
• 敏感信号远离高频开关节点

2. 遥测功能实现

通过I2C接口可读取：

• 实时电压/电流值(12位ADC)
• 功率计算值(每秒更新)
• 器件温度(内置传感器)
• 故障状态寄存器

四、性能测试数据

五、选型与开发支持

?器件型号?：

• TPS53832ARWZR：标准型号(3000片卷装)
• TPS53832ARWZR.A：同规格替代型号
