从原理到实践：MT9101线性霍尔传感器的设计要点与全参数解读

线性霍尔传感器作为现代电子系统中的关键元件，凭借非接触式测量、高精度和低功耗等优势，在电流检测、位置传感和电机控制等领域广泛应用。MT9101作为一款高性能线性霍尔传感器，其设计融合了霍尔效应原理与先进的信号处理技术。

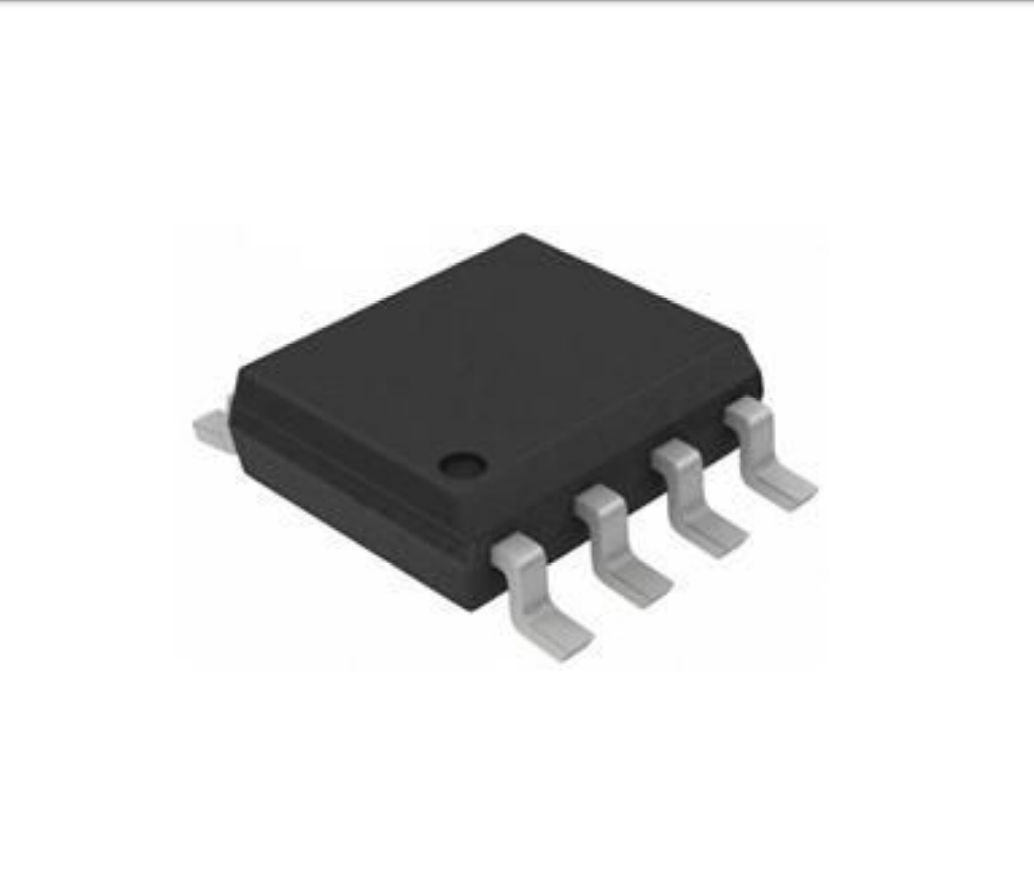

MT9101线性霍尔传感器

一、霍尔效应原理与MT9101的工作机制
霍尔效应的本质是磁场对载流子的洛伦兹力作用。当电流（I）垂直于磁场（B）通过半导体材料时，电荷载流子发生偏转，在材料两侧形成电势差（V_H），其数学表达为：V_H = (RH×I×B)/d，其中RH为霍尔系数，d为材料厚度。MT9101通过优化这一物理过程，实现了高灵敏度（典型值45mV/mT）和宽动态范围（±300mT）。

传感器内部采用三明治结构：核心是砷化镓（GaAs）霍尔片，上下层集成差分放大器和温度补偿电路。当外部磁场作用于芯片表面时，霍尔电压经放大后通过轨到轨输出级传递，其输出电压Vout与磁场强度呈严格线性关系。值得注意的是，MT9101的静态输出电压（VQ）设计为供电电压的50%，这使得双向磁场检测成为可能。

二、关键参数深度解析
1. 灵敏度特性
标称值45mV/mT的灵敏度在实际应用中需考虑温度系数（典型-0.1%/℃）。例如在125℃环境下，灵敏度会下降约10%。解决方案包括选择带温度补偿的MT9101C型号，或通过外部NTC电阻网络进行校正。

2. 噪声与分辨率
在1kHz带宽下，噪声密度低至1.2μV/√Hz。这意味着对于10mT的磁场变化，信噪比可达74dB。但在高频应用中需注意，当频率超过50kHz时，传感器内部低通滤波器会引入-3dB衰减。

3. 动态响应特性
建立时间（0.1%精度）典型值为40μs，这与内部斩波稳定放大器的200kHz调制频率直接相关。在电机换向检测等高速应用中，需要权衡响应速度与噪声指标，必要时可外接RC滤波器优化。

4. 电源抑制比（PSRR）
80dB的PSRR使得传感器对电源纹波具有极强免疫力。实测数据显示，当供电电压在4.5-5.5V范围内波动时，输出偏移小于±0.5mV。

三、电路设计黄金法则
1. 供电系统设计
尽管工作电压范围宽至3-6V，但推荐使用LDO稳压器供电。实验数据表明，采用TPS7A4700作为电源时，输出稳定性比开关电源方案提升60%。去耦电容应遵循"100nF陶瓷+10μF钽电容"的组合原则，PCB布局时需控制在3mm距离内。

2. 输出信号调理
针对不同应用场景推荐三级处理架构：
- 初级滤波：1kΩ电阻与100nF电容构成一阶低通（截止频率1.6kHz）
- 中间放大：仪表放大器INA826设置增益20dB
- ADC接口：采用Σ-Δ型ADC时建议添加Sinc3滤波器

通过双点校准法可显著改善温漂：在25℃和85℃下分别记录零点输出，写入MCU的查找表。实测表明该方法可将温漂误差从±3%降至±0.5%。

四、典型应用场景剖析
1. 电流检测方案
在30A电流检测设计中，采用5mm间隙的U型磁芯时，开环方案线性度达±1.2%。关键参数计算：
- 磁场强度B=μ0×N×I/(2πr)=12.5mT
- 预期输出电压Vout=12.5×45=562.5mV
需注意铁芯饱和效应，当电流超过50A时应改用闭环霍尔方案。

2. 位置检测创新应用
某无人机云台控制系统中，将MT9101与径向磁化圆柱磁铁组合，实现了0.1°的角度分辨率。磁铁直径6mm、剩磁1.2T时，在8mm工作距离下仍能保持优良线性。

3. 工业环境可靠性设计
在变频器应用中，针对EMI问题采取三重防护：
- 双层屏蔽罩（坡莫合金+铜网）
- 信号线穿芯磁环滤波
- 软件上采用中值滤波+滑动平均算法
测试显示该设计可通过10V/m的射频场抗扰度测试。

五、失效分析与设计禁忌
1. 磁路设计陷阱
常见错误包括：使用未充磁的钕磁铁（实际磁场不足标称值30%）、忽略相邻铁质构件引起的磁分流效应。某电动工具案例显示，距离3mm的M4螺钉会导致测量偏差达15%。

2. ESD防护盲区
虽然芯片内置4kV HBM保护，但多次累积放电仍会导致灵敏度劣化。建议在信号线串联100Ω电阻并并联TVS二极管SMF05A。

3. 焊接工艺要点
回流焊曲线必须严格控制峰值温度≤260℃（持续时间<10s），过高的温度会永久性改变霍尔元件的掺杂特性。某量产故障分析显示，违反此规范会导致零点漂移增加5倍。

随着第三代半导体材料的进步，未来线性霍尔传感器将向更高灵敏度（目标100mV/mT）和更宽温度范围（-55~200℃）发展。MT9101的设计理念为工程师提供了经典范例，其平衡性能与成本的思路值得借鉴。在实际项目中，建议通过ANSYS Maxwell进行磁路仿真，结合实测数据迭代优化，方能充分发挥这颗器件的潜能。
?
