TLC6C598器件是单片、中压、低电流功率 8 位移位 寄存器设计用于需要相对中等负载功率的系统,例如 LED。
该器件包含一个 8 位串行输入并行输出移位寄存器,可为 8 位馈电 D型存储寄存器。为移位寄存器和存储寄存器提供了单独的时钟。 输出为低侧开漏 DMOS 晶体管,输出额定值为 40 V,连续电流为 50 mA 灌电流或 200 mA PWM 电流,单脉冲持续时间小于 1 ms,平均电流 当 V 时,能力小于 50 mA CC = 5 伏。该设备包含内置 热关断保护,并在使用以下系统进行测试时提供高达 2000 V 的 ESD 保护 人体模型和 200 V 机器模型。
TLC6C598表征是在工作环境温度下运行的 范围为 ?40°C 至 105°C。
*附件:tlc6c598.pdf
特性
- 宽 V
CC从 3 V 到 5.5 V - 输出最大额定值为 40 V
- 8个功率DMOS晶体管输出,50 mA连续电流,V
CC= 5 V 或 200 mAPWM 电流,单脉冲持续时间小于1 ms,平均电流小于50 mA - 热关断保护
- 增强多级级联
- 所有寄存器均通过单输入清除
- 低功耗
- 开关时间慢(t
r和 tf),这有助于显着降低 EMI - 16引脚TSSOP-PW封装

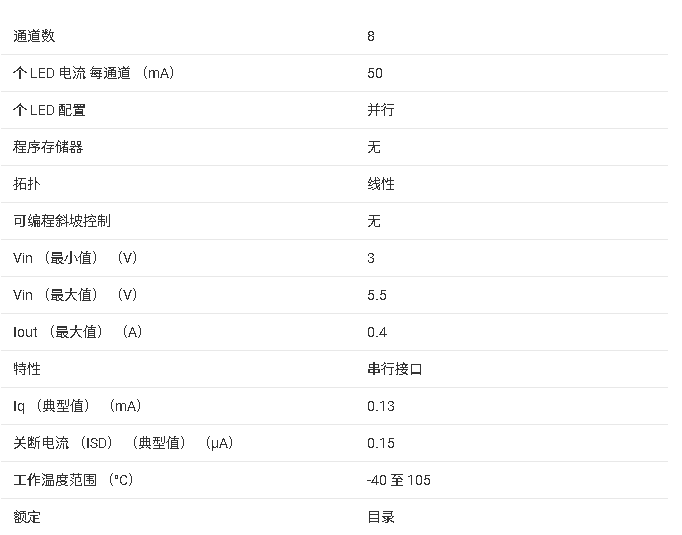

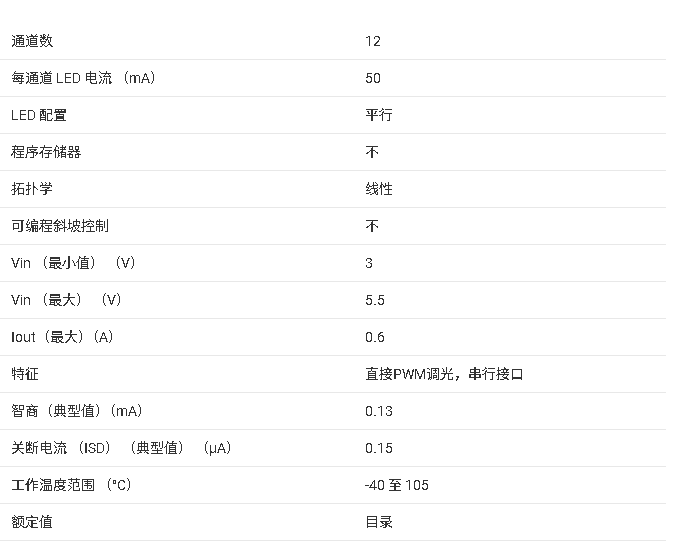

参数

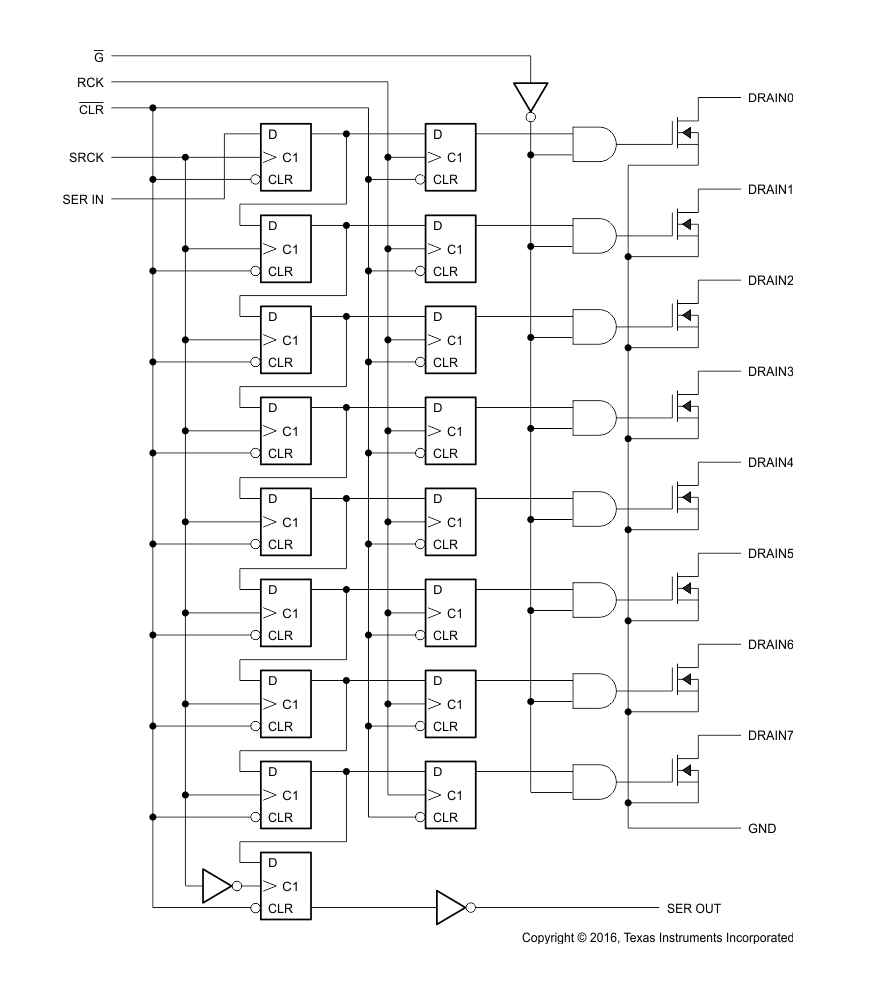

方框图
?1. 产品概述?
- 8位串行输入/并行输出移位寄存器LED驱动器
- 工作电压范围:3V至5.5V
- 输出能力:40V最大额定电压,50mA连续电流(VCC=5V时)或200mA PWM电流(单脉冲<1ms且平均电流<50mA)
- 封装:16引脚TSSOP-PW
?2. 关键特性?
- 热关断保护功能(175°C典型触发值)
- 级联功能支持多级扩展
- 低功耗设计
- 慢速开关时间有助于降低EMI
- 内置2000V ESD保护(人体模型)
?3. 应用场景?
?4. 功能描述?
- 包含8位串并转换移位寄存器和8位D型存储寄存器
- 独立时钟控制移位和存储寄存器
- 开漏DMOS晶体管输出
- 通过SER_OUT引脚实现级联
?5. 电气参数?
- 逻辑供电电流:88μA(典型值,无时钟信号时)
- 导通电阻:7.41Ω(典型值,VCC=5V,单通道导通时)
- 工作温度范围:-40°C至105°C
?6. 典型应用电路?
- 支持串联级联拓扑结构
- 每个LED需串联限流电阻,计算公式:Rx = (VSupply - VDx)/I
?7. 封装与布局?
- 建议在VCC引脚附近放置0.1μF陶瓷去耦电容
- PCB设计需最大化铜覆盖面积以增强散热
该器件专为中功率LED驱动设计,具有完善的保护功能和灵活的级联能力,适用于需要多路LED控制的显示应用场景。
-
