SN74AHCT245八路总线收发器技术解析与应用指南
Texas Instruments SN74AHCT245/SN74AHCT245-Q1八路总线收发器设计用于数据总线之间的异步双向通信。这些器件的工作电压范围为4.5V到5.5V。控制功能实现最小化外部计时需求。根据方向控制 (DIR) 输入上的逻辑电平，Texas Instruments SN74AHCT245/SN74AHCT245-Q1将数据从A总线发送至B总线，或者将数据从B总线发送至A总线。输出使能（OE）输入可用于禁用器件，这样可有效隔离总线。为确保在上电或断电期间处于高阻态，OE应通过上拉电阻连接至VCC ；该电阻的最小值由驱动器的灌电流能力决定。SN74AHCT245-Q1器件通过了AEC-Q100汽车应用认证。SN74AHCT245-EP器件采用金丝键合线，工作温度范围为–55°C至+105°C，具有镀锡铅引线涂层。
数据手册：
特性
- 输入兼容TTL电压
- 闭锁性能超过250mA，符合JESD 17标准
- 静电放电保护超过JESD 22标准
- 2000V人体模型 (A115-A)
- 200V机器模型 (A115-A)
- 1000V充电器件模型 (C101)

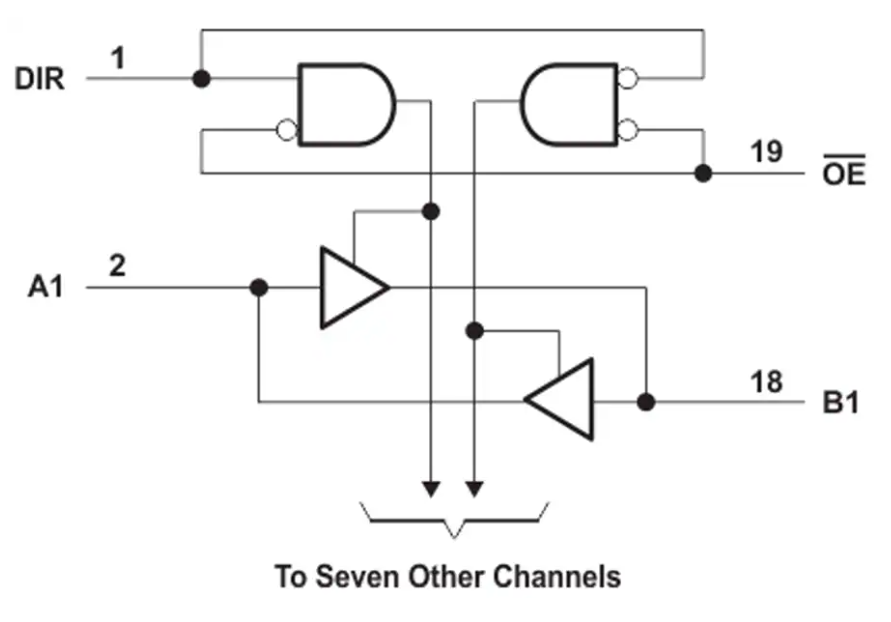

功能框图
SN74AHCT245八路总线收发器技术解析与应用指南
1. 产品概述
SN74AHCT245是德州仪器(TI)推出的一款高性能八路总线收发器，属于AHCT系列逻辑器件。该器件采用先进的CMOS技术设计，具有TTL电平兼容输入和CMOS电平输出特性，特别适合混合电压系统的数据总线接口应用。最新修订版本(SCLS233S)于2023年7月发布，优化了热性能和封装选项。
?核心特性?：
- ?宽工作电压范围?：4.5V至5.5V VCC
- ?高速性能?：5V时最大传播延迟仅10ns
- ?双向数据传输?：支持异步双向通信
- ?三态输出?：输出使能控制
- ?高ESD防护?：2000V人体模型(HBM)
- ?多封装选项?：提供SSOP、SOIC、TSSOP、VQFN等多种封装
2. 关键电气参数
2.1 绝对最大额定值
| 参数 | 最小值 | 最大值 | 单位 |
|---|---|---|---|
| 电源电压(VCC) | -0.5 | 7 | V |
| 输入电压(VI) | -0.5 | 7 | V |
| 输出电压(VO) | -0.5 | VCC+0.5 | V |
| 工作温度(TA) | -40 | 125 | °C |
2.2 推荐工作条件
| 参数 | 条件 | 最小值 | 最大值 | 单位 |
|---|---|---|---|---|
| VCC | - | 4.5 | 5.5 | V |
| VIH | 高电平输入 | 2 | - | V |
| VIL | 低电平输入 | - | 0.8 | V |
| 输入转换率 | - | - | 20 | ns/V |
2.3 动态性能(5V供电)
| 参数 | 负载电容 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| tpd(A→B) | 15pF | 5.5 | 10 | ns |
| tdis(OE) | 50pF | 10.6 | 17 | ns |
| tsk(o) | - | 1 | - | ns |
3. 功能描述
3.1 引脚配置
器件提供20引脚多种封装选择：
- ? SSOP(DB) ?：7.5mm×5.3mm
- ? SOIC(DW) ?：12.8mm×7.5mm
- ? VQFN(RGY) ?：4.5mm×3.5mm
关键控制引脚：
- ?DIR?(引脚1)：数据传输方向控制
- ?OE?(引脚19)：输出使能(低有效)
- ?A/B端口?：8位双向数据总线
3.2 工作模式
| OE | DIR | 工作模式 |
|---|---|---|
| L | L | B→A数据传输 |
| L | H | A→B数据传输 |
| H | X | 高阻态(隔离) |
3.3 特殊功能
- ?电压转换?：支持TTL到CMOS电平转换
- ?三态输出?：总线隔离功能
- ?ESD保护?：增强系统可靠性
四、布局与热管理
4.1 PCB设计建议
4.2 热性能参数
| 封装类型 | RθJA(°C/W) | RθJC(°C/W) |
|---|---|---|
| SOIC(DW) | 96.2 | 63.6 |
| VQFN(RGY) | 34.1 | 12.0 |
| TSSOP(PW) | 122.3 | 64.8 |
?散热建议?：
- SOIC封装需增加散热过孔
- 高负载应用建议使用VQFN封装
- 环境温度>85°C时降额使用
五. 应用场景
5.1 工业控制系统
5.2 消费电子
5.3 通信设备
- 交换机端口扩展
- 路由器背板连接
- PHY-MAC接口隔离
