打印机喷头排线：结构、特性、选购指南及源头工厂

摘要

在数字印刷技术不断进步的当下，打印机喷头排线作为连接喷头与主板、保障数据精准传输的关键部件，对打印质量、设备稳定性及使用寿命影响重大。本文深入剖析打印机喷头排线，涵盖结构设计、电气特性、耐久性与维护性、制造工艺等方面，并给出选购建议，旨在助力用户合理选择排线，提升打印质量与工作效率。

一、引言

打印机喷头排线虽小，却在打印系统中扮演不可或缺的角色。随着打印技术向高分辨率、高速打印发展，喷头排线性能的优劣愈发关键。它负责将主板指令精确传达至喷头各喷嘴，控制墨水喷射，从而决定打印图像的清晰度、色彩还原度及打印稳定性。深入了解喷头排线，无论是对打印机制造商优化产品，还是对用户保障打印效果，都意义非凡。市场上常见的UL认证的源头工厂有：E343884(深圳市双品电子科技有限公司)、E489701、E488937、E308724、E352017、E339609、E256404、E214500、E216831、E211048、E239689、E254854、E363975、E315619、E490876、E351714、E337139、E352017、E347603、E481368、E504415、E235863、E356155、E308092、E308724、E480518、E347603、E481368、E504415、E235863、E356155、E308092

二、喷头排线的结构设计

2.1 材料选择

喷头排线多采用柔性材料，聚酰亚胺（PI）和聚酯薄膜（PET）最为常见。聚酰亚胺具备出色的耐高温、耐化学腐蚀及绝缘性能，在高温、高湿度等严苛打印环境中，能维持良好的电气与机械性能，确保排线长期稳定工作。聚酯薄膜则成本较低、柔韧性佳、加工容易，在一些对成本敏感的打印机型号中广泛应用。二者都有良好的弯曲性能，可满足打印机内部复杂空间布局及喷头移动需求，同时保证足够的机械强度，防止频繁弯折导致线路断裂。

2.2 排线的厚度与宽度设计

排线厚度和宽度依打印机型号不同而各异。较薄排线可减少空间占用，利于打印机小型化设计，但需在保证足够导电性与机械强度上权衡。较宽排线虽能提供更大载流能力，降低电阻，减少信号传输损耗，但会增加空间需求与成本。设计时需综合考虑打印机功率、喷头喷嘴数量及布局、信号传输速率等因素，精确确定排线尺寸，在性能、空间和成本间找到最佳平衡。如工业级大幅面打印机，因喷头喷嘴多、数据传输量大，常采用较宽排线保障高效稳定传输；而家用小型打印机，为控制成本与体积，排线尺寸相对较小。

?

三、电气特性要求

3.1 良好的电信号传输能力

打印头上众多喷嘴需精确电信号控制墨水喷射，喷头排线必须具备优良电信号传输能力。排线内导线电阻要低，以减少信号传输时的电压降，确保各喷嘴接收的电信号强度符合要求，实现精准墨滴喷射，保证打印质量。例如，高精度照片打印时，细微电信号偏差可能导致色彩偏差、图像模糊，因此低电阻排线对高质量打印至关重要。

3.2 阻抗匹配的重要性

在高频信号传输中，排线阻抗匹配是关键。若阻抗不匹配，信号传输会产生反射，使信号失真，影响打印效果，严重时导致打印机故障。为实现阻抗匹配，排线设计与制造过程需严格控制导线材料、尺寸、间距及绝缘层厚度等参数。同时，排线与喷头、主板连接部位的接口设计也需精心考量，确保连接可靠、阻抗连续，保障信号顺畅传输。

?

3.3 电磁干扰屏蔽措施

打印过程中，打印机内部电气元件工作会产生电磁干扰，可能影响喷头排线信号传输。为减少干扰，排线常采用屏蔽层设计。常见屏蔽方式有铜箔屏蔽、铝箔屏蔽和导电布屏蔽等。屏蔽层包裹在排线导线外层，将外界电磁干扰屏蔽在外，同时防止排线自身产生的电磁干扰影响其他部件。此外，排线布线时也会遵循一定规则，如与其他干扰源保持适当距离、避免平行走线等，进一步降低电磁干扰影响，确保打印信号稳定传输。

四、耐久性和维护性

4.1 防水和防腐蚀能力

打印机工作环境复杂，墨水飞溅、潮湿空气等可能侵蚀喷头排线。优质排线应具备一定防水和防腐蚀能力，避免因长期暴露在恶劣环境中损坏。部分排线表面会涂覆防水涂层或采用特殊材料封装，增强防水性能，防止墨水渗入导致短路或线路腐蚀。同时，排线材料本身应具有抗化学腐蚀性能，能抵御墨水中化学成分侵蚀，延长排线使用寿命，保障打印机长期稳定运行。

4.2 易于拆装的设计

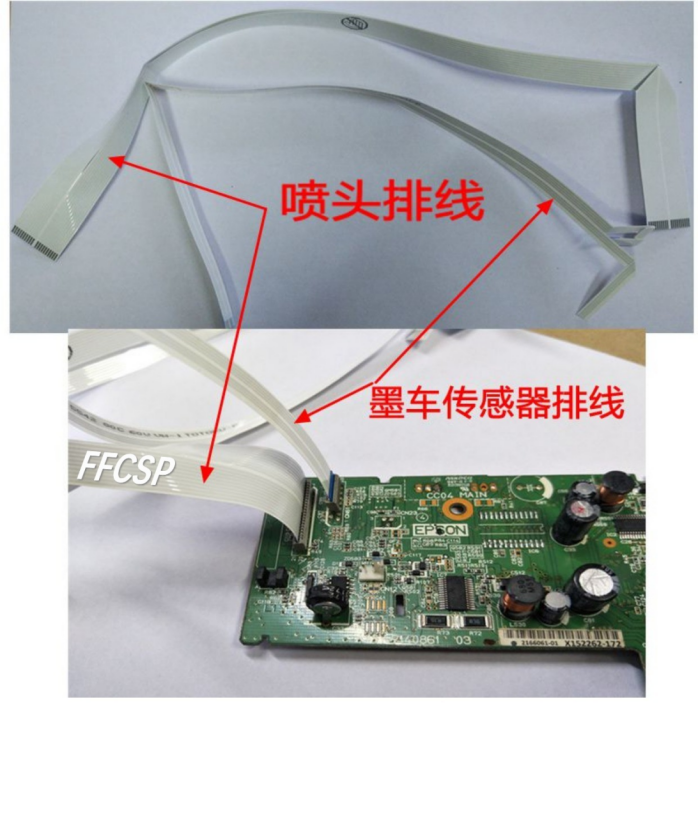

为方便用户更换和维修，喷头排线设计应便于拆装。采用易于插拔的接口连接方式，如标准的扁平排线接口，操作简单，无需特殊工具即可完成排线更换。接口设计需保证连接牢固，防止打印机工作时因震动等原因导致排线松动，影响打印。此外，排线布线布局应合理，在打印机内部易于接近，减少维修时拆卸其他部件的工作量，提高维修效率，降低维修成本。

五、制造工艺的影响

5.1 高精度制造工艺的发展

随着科技进步，喷头排线制造工艺精度不断提高。激光刻蚀、微刻和热压合等高精度工艺广泛应用。激光刻蚀利用高能量激光束在柔性材料上精确刻蚀出细微线路，线路精度可达微米级，能满足高密度排线制造需求，增加排线布线密度，提高数据传输效率。微刻工艺通过特殊模具和加工设备，在材料表面刻蚀出精细线路，同样可实现高精度制造。热压合工艺则用于将多层排线材料压合在一起，确保各层线路连接可靠，提高排线整体性能和稳定性。

5.2 制造工艺对排线质量和性能的保障

高精度制造工艺是排线质量和性能的有力保障。精细线路加工精度保证了电信号传输的准确性和稳定性，减少信号失真和传输损耗。紧密的线路间距和可靠的层间压合，提高了排线集成度和机械强度，使其能更好适应打印机内部复杂工作环境。同时，先进制造工艺还能提高排线生产效率和一致性，降低生产成本，促进打印机行业整体发展。例如，采用先进制造工艺生产的排线，在高速打印时能保持稳定性能，减少打印故障，提升用户体验。

六、喷头排线的选购建议

6.1 兼容性的重要性

选购喷头排线时，首先要确保与打印机型号兼容。不同型号打印机喷头排线接口类型、排线长度、线路布局和电气参数可能不同，使用不兼容排线无法正常连接打印机，或虽能连接但无法保证正常工作，甚至损坏打印机和排线。购买前务必仔细查阅打印机使用手册或咨询制造商，明确所需排线型号和规格，避免因兼容性问题造成损失。

6.2 质量认证的考量

优先选择通过相关质量认证的排线产品。常见质量认证如 ISO 质量管理体系认证、CE 安全认证等，这些认证是对产品质量、安全性和可靠性的权威认可。通过认证的排线在生产过程中遵循严格质量控制标准，从原材料采购到生产加工、检测包装，每个环节都经过严格把关，能为用户提供质量和安全保障。购买时注意查看产品包装或说明书上的认证标识，确保购买到合格产品。

6.3 品牌信誉的价值

知名品牌通常在产品研发、生产工艺、质量控制和售后服务方面投入更多资源，产品质量和性能更有保障。选择来自信誉良好品牌的喷头排线，可降低购买到劣质产品风险，且能享受更好售后服务。如产品出现质量问题，品牌厂商能及时响应，提供维修、更换等解决方案。购买前可通过互联网、用户评价、行业论坛等渠道了解品牌口碑和信誉，选择口碑好的品牌产品。

6.4 成本效益的权衡

在满足兼容性、质量和品牌要求前提下，需权衡价格与性能，选择性价比最优的产品。价格过低排线可能在材料、制造工艺等方面存在缺陷，影响使用效果和寿命；价格过高产品虽性能优异，但可能超出实际需求，造成不必要成本浪费。可对不同品牌、型号排线进行价格比较，结合其性能参数和用户评价，综合评估性价比。同时，考虑长期使用成本，如高质量排线虽购买价格高，但使用寿命长、稳定性好，可减少维修和更换次数，降低总体使用成本。

七、结论

打印机喷头排线虽小，却在打印过程中起着核心作用，其结构设计、电气特性、耐久性、制造工艺及合理选购都对打印质量和设备稳定性有深远影响。了解喷头排线相关知识，用户可在选购时做出明智决策，保障打印工作顺利进行，提高工作效率。对打印机制造商而言，不断优化喷头排线设计与制造工艺，是提升产品竞争力、满足用户日益增长打印需求的关键。随着打印技术持续发展，喷头排线技术也将不断创新进步，为打印行业发展注入新动力。
