管理型交换机通过VLAN划分实现不同IP跨网段通信配置方法
管理型交换机应用场景丰富，如果要实现不同IP跨网段通信(比如172.22.106.X和192.168.100.X实现通信)，通过VLAN划分是可以满足，下面分享基于弱三层交换机RTL9301方案核心模块SW-24G4F-301EM配置方法！

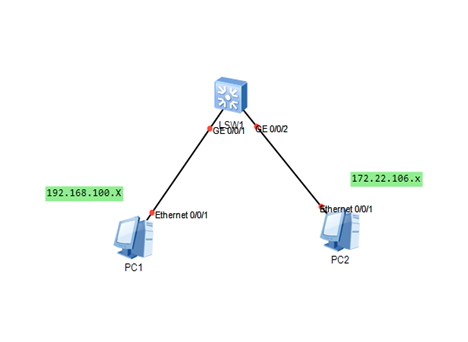

1. 一般结合交换机的应用场景，需要有拓扑应用图，具体如下所示：

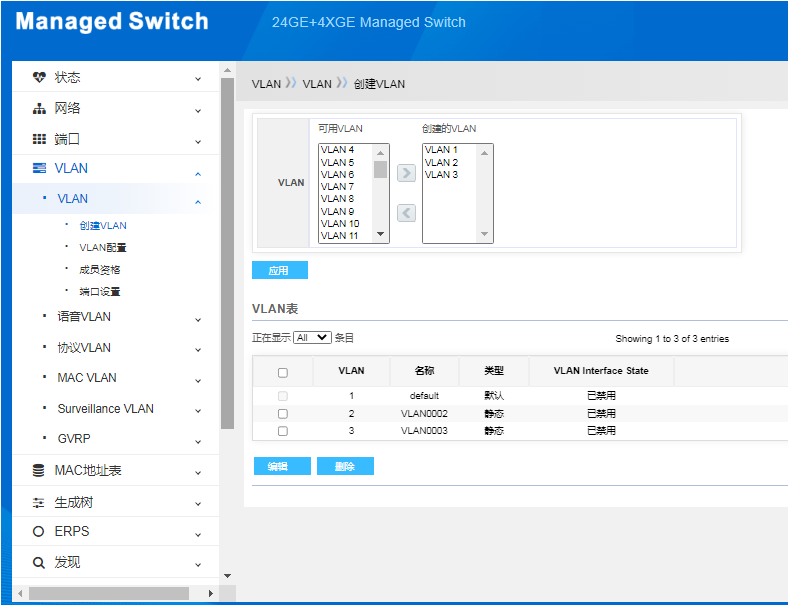

2. 创建两个需要配置的VLAN，比如VLAN3和VLAN4，其中VALN1是默认的 (基于两个的基础上，多个也是同样的方法增加数量而已)

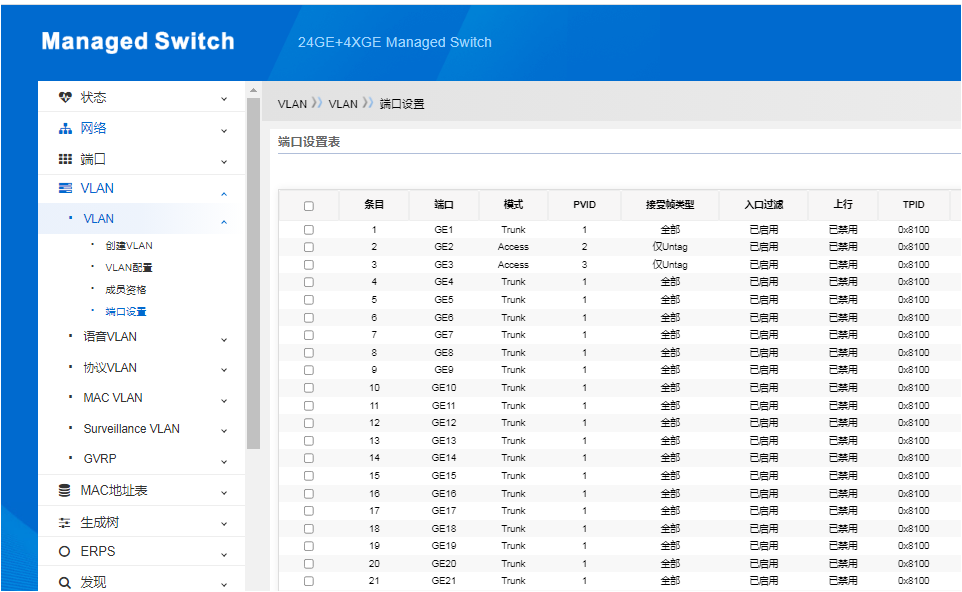

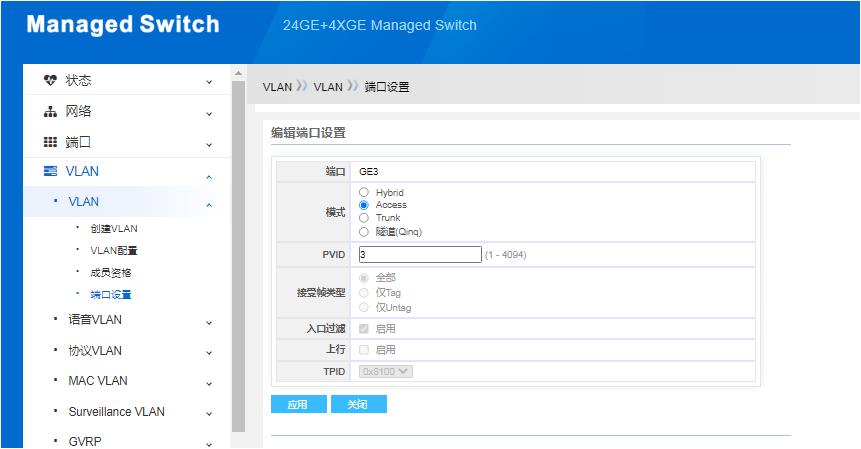

3. VLAN端口配置下配置端口模式为access，pvid为对应vlan

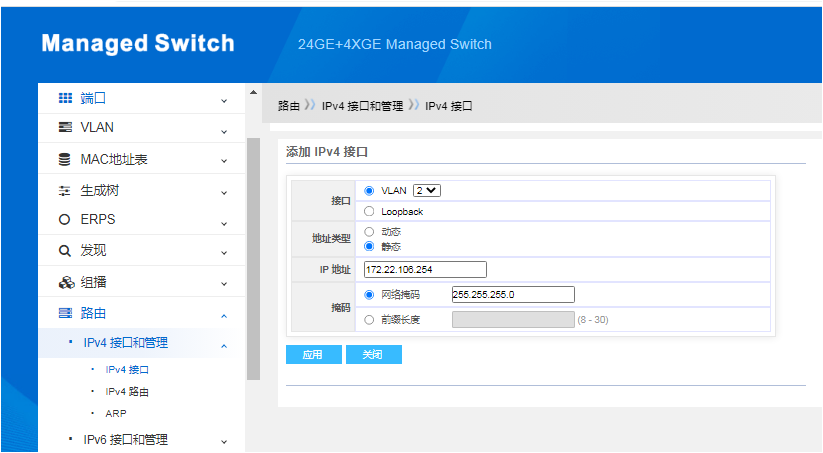

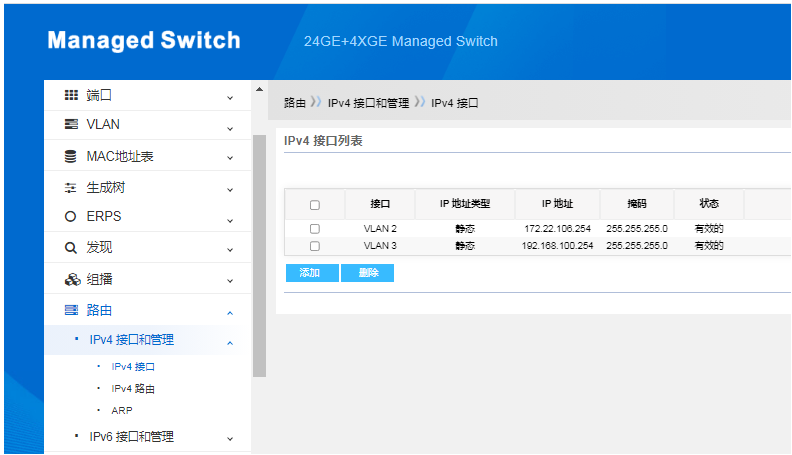

4. 路由—Ipv4接口和管理—Ipv4接口-列表下配置vlan IP

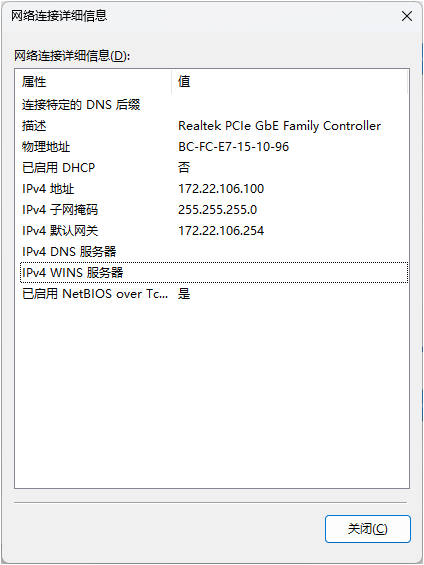

5. 把网线接到对应端口，修改设备的 IP 和网关，网关为 vlan IP

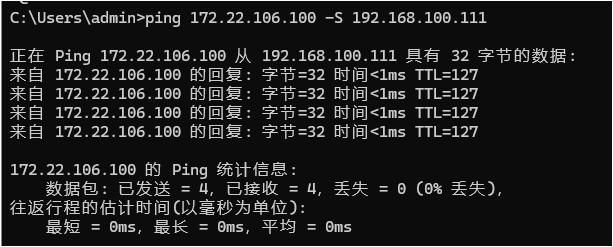

6. 验证连通性
交换本身接入口数量丰富，可以划分的VLAN数量也多，具体的划分可以根据实际应用场景来灵活选择应用，以上分享只是最简单直接的处理方式！
