Texas Instruments SN74LV2T74/SN74LV2T74-Q1双D型触发器包含两个独立的D型正沿触发触发器。预设（PRE）输入处的低电平将输出设置为高电平。清除 (CLR) 输入端的低电平将输出复位为低电平。异步预设和清除功能不依赖于其他输入的电平。当PRE和CLR不活动（高电平）时，满足设置时间要求的数据（D）输入端的数据被传输到时钟（CLK）脉冲正沿上的输出（Q, Q）。时钟触发发生在电压电平，并且与输入时钟（CLK）信号的上升时间不直接相关。在保持时间间隔之后，数据（D）输入处的数据可以在不影响输出（Q, Q）处电平的情况下改变。输出电平以电源电压（V CC ）为基准，支持1.8V、2.5V、3.3V和5V CMOS电平。

数据手册：

*附件：SN74LV2T74-EP数据表.pdf

*附件：SN74LV2T74-Q1数据表.pdf

*附件：SN74LV2T74数据表.pdf

该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的升压转换（例如1.2V输入至1.8V输出或1.8V输入至3.3V输出）。此外，5V容限输入引脚可实现降压转换（例如3.3V至2.5V输出）。Texas Instruments SN74LV2T74-Q1器件符合AEC-Q100标准，适合汽车应用。LSN74LV2T74-EP器件具有金键合线、–55至+105°C的温度范围和SnPb引线涂层。

特性

• 1.8V至5.5V的宽工作范围
• 单电源电压转换器（参阅LVxT增强型输入电压）：
  • 上行转换
    • 1.2V至1.8V
    • 1.5V至2.5V
    • 1.8V-3.3V
    • 3.3V至5.0V
  • 降压转换
    • 5.0V、3.3V、2.5V至1.8V
    • 5.0V、3.3V至2.5V
    • 5.0V至 3.3V
• 5.5V容限输入引脚
• 支持标准引脚排列
• 使用5V或3.3VVCC 时速度高达150Mbps
• 闭锁性能超过250mA，符合JESD 17标准

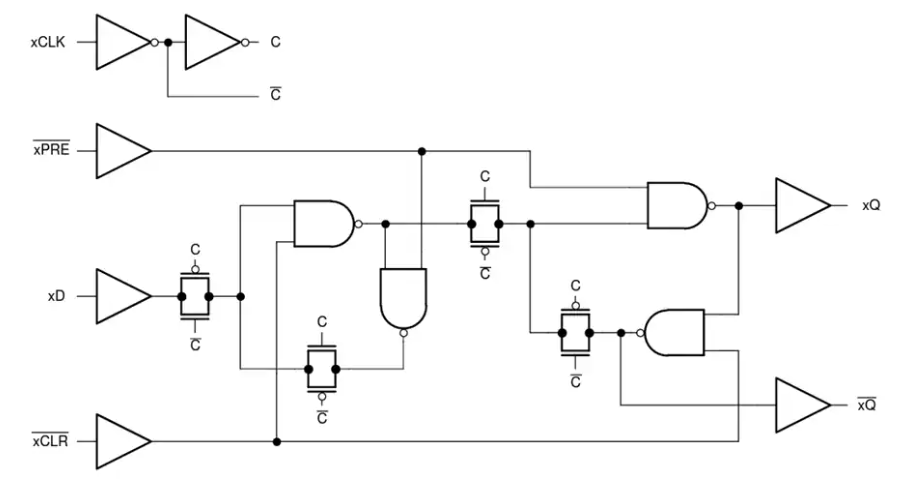

功能框图

SN74LV2T74双路D型触发器技术解析与应用指南

一、产品概述

SN74LV2T74是德州仪器(TI)推出的双路D型正边沿触发器，属于LVxT系列逻辑器件，具有集成电平转换功能。该器件采用14引脚WQFN和TSSOP封装，具有以下核心特性：

• ?宽工作电压范围?：1.8V至5.5V
• ?集成电压转换?：支持1.2V至5V双向电平转换
• ?高速性能?：最高传输速率达150Mbps(5V供电时)
• ?低功耗?：静态电流典型值1.35μA

二、关键特性与技术优势

1. 核心性能参数

• ?逻辑功能?：双路独立D型触发器，正边沿触发
• ?输入兼容性?：5.5V耐受输入，支持TTL/CMOS电平
• ?传输延迟?：
  • 5V供电：典型4.8ns(CL=15pF)
  • 3.3V供电：典型7.6ns
  • 1.8V供电：典型14.8ns
• ?输出驱动能力?：±8mA(高/低电平)

2. 电压转换能力

该器件支持以下双向转换组合：

• ?上转换?：
  • 1.2V→1.8V
  • 1.8V→3.3V
  • 2.5V→5V
• ?下转换?：
  • 5V→3.3V
  • 3.3V→2.5V
  • 5V→1.8V

3. 保护功能

• ?ESD保护?：2000V人体放电模型(HBM)
• ?闭锁性能?：超过250mA(JESD 17标准)
• ?热关断保护?：防止过热损坏

三、功能描述

1. 逻辑功能框图

每个通道包含：

• 1个数据输入(D)
• 1个时钟输入(CLK，上升沿触发)
• 1个异步预设输入(PRE，低有效)
• 1个异步清除输入(CLR，低有效)
• 1个输出(Q)
• 1个反相输出(Q)

2. 真值表

注：H=高电平，L=低电平，X=任意状态，↑=上升沿，*=不确定状态

四、典型应用设计

1. 时钟分频应用

将Q输出反馈连接到D输入，可将时钟频率二分频：

• 每个时钟上升沿触发输出状态翻转
• 输出频率=时钟频率/2

2. 开关消抖电路

典型设计步骤：

1. 添加VCC到GND的去耦电容(0.1μF陶瓷电容)
2. 设计RC滤波网络消除机械开关抖动
3. 确保输出负载电容≤50pF
4. 计算电阻负载确保不超过最大输出电流

3. 设计注意事项

1. ?未使用输入处理?：
   • 所有未使用的输入端必须连接到VCC或GND
   • 推荐使用10kΩ上拉/下拉电阻
2. ?布局指南?：
   • 保持时钟走线短而直(长度<25mm)
   • 对关键信号实施地平面屏蔽
   • 避免90°拐角，采用45°或圆弧走线

五、性能优化建议

1. ?降低传输延迟?：
   • 使用5V供电可获得最快速度(4.8ns)
   • 限制负载电容<50pF
   • 优化PCB布局减少寄生参数
2. ?提高抗噪能力?：
   • 利用内置施密特触发器特性
   • 增加电源去耦电容
   • 采用星型接地拓扑

六、应用领域

1. ?工业控制系统?：传感器信号同步与电平转换
2. ?消费电子?：按键消抖与状态锁定
3. ?网络设备?：时钟分频与信号调理
4. ?汽车电子?：采用Q100认证的车规级应用
5. ?医疗设备?：低功耗数字接口设计
