【教程】E53-GW(470FMS22R)通信手把手教程

一、概述

E53-GW(470FMS22R)网关是基于 SX1268 设计的一款多通道 LoRa 网关。网关使用 3 片 SX1268 模拟实现 4RX+1TX 的 FDD 双工通信。RX 频率范围 470-490MHz，TX 频率范围500MHz~510MHz。网关可配置为主网关和从网关，主网关是网络的核心设备，一个网络中只允许一个主网关存在。从网关通过 RS485 总线与主网关进行数据交互。

二、特性

①支持CSMA功能，电台自动根据当前环境噪音强度等待发送。极大的提高模块在恶劣环境下的通信成功率；

②支持AES128数据加密，有效防止数据被截取；

③可实现多级中继组网，有效扩展通信距离，实现超远距离通信；

④支持自组网，网关最大可支持1200个节点；

三、快速使用

①设备准备：

②硬件连接：

主从网关通过RS485 双绞线通过端口②连接。连接时注意线序：A1+接 A1+、B1-接 B1-、GND 接 GND。

③网关及节点配置：

通过1号端口连接PC，使用AT指令对主从网关进行初始化配置。

主网关配置：（节点与从网关EUI根据实际情况配置）

节点配置：

④组网通信：

节点上行消息有Heartbeat 、 Alarm 、自定义数据上报三种消息类型。

①报警信号产生：

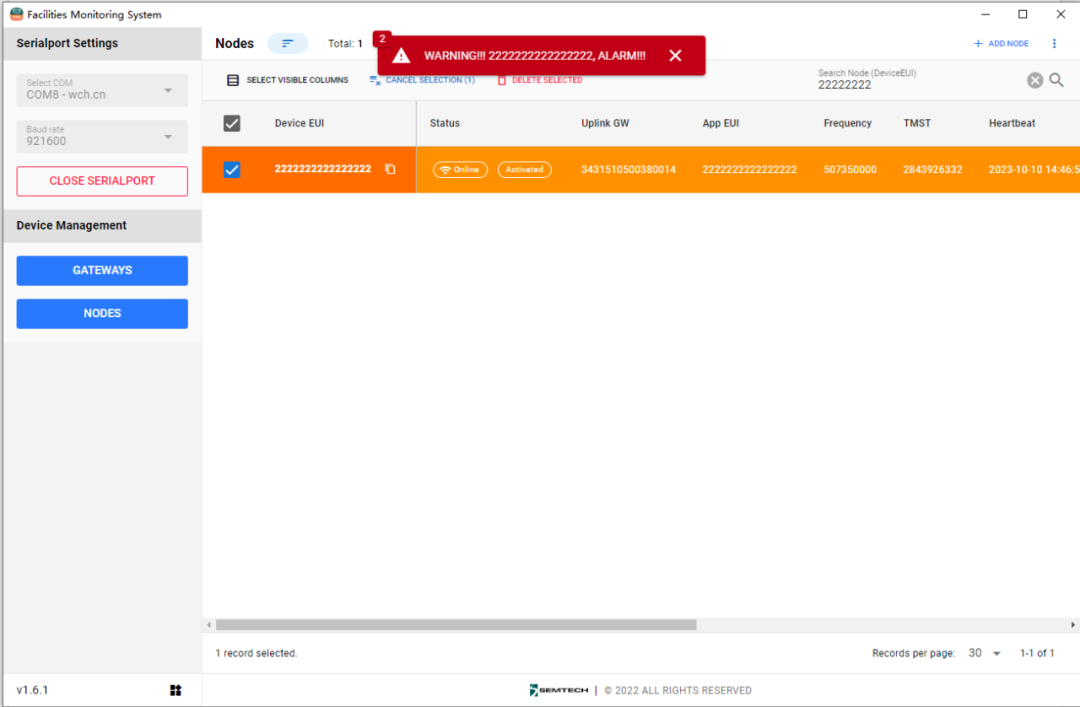

通过节点触发按键，模拟产生火灾信号，节点会立即唤醒并周期性上报报警信息，并通过蜂鸣器发出报警音。GUI 收到报警信号时，对应节点会显示报警信息。

②报警信号消除：

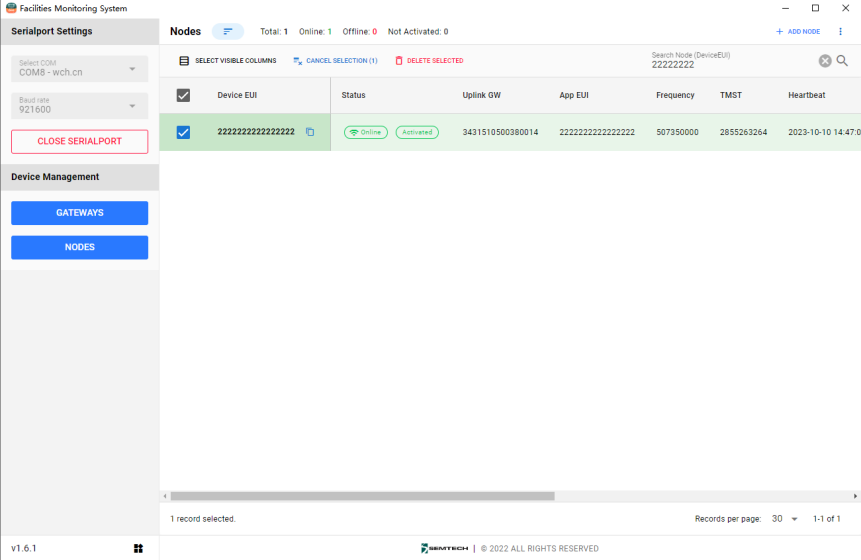

节点处于报警状态时，再次单击按键，模拟火灾信号消失，节点关闭蜂鸣器报警音，并回到心跳状态。GUI 收到心跳数据，认为报警消失，清除报警提示。

③节点发送自定义消息（请确保节点已经入网成功）

节点通过指令形式进行自定义数据上报，下面将对其进行上报信息实例展示：

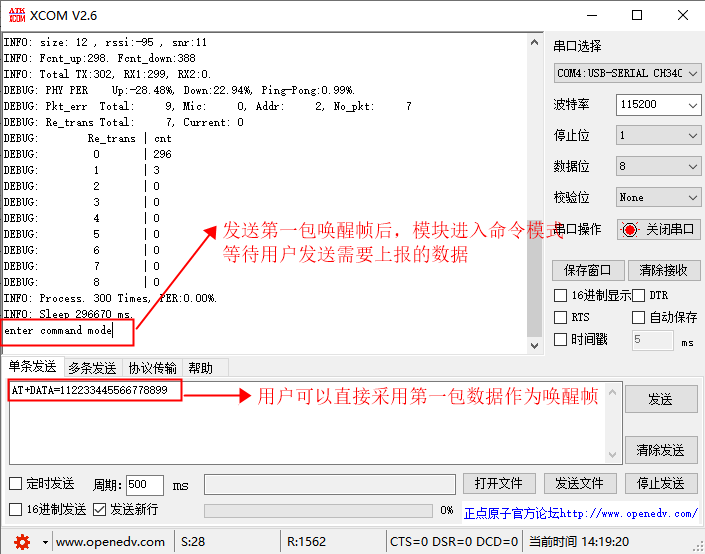

1、把节点串口通过TTL连接至PC，打开串口调试工具；

发送指令“AT+DATA=112233445566778899”，因为节点除主动上报信息外，其他时间均处于低功耗状态，所以我们在发送数据前需要通过串口发送一包数据作为唤醒帧，然后再进行真实数据传输；

发送唤醒帧后，模块进入命令模式后，用户再通过指令“AT+DATA=112233445566778899”进行上报数据。

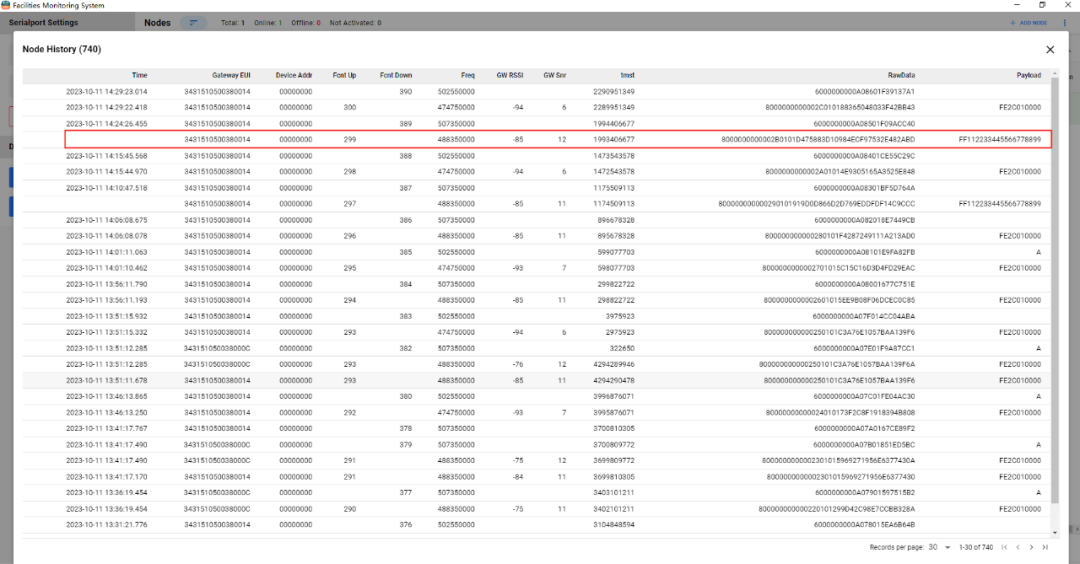

2、通过网关GUI节点历史交互数据可以看到，我们收到了来自节点上报的数据“112233445566778899”，前面FF是作为报警数据协议头。注意，我们节点上报自定义数据采用与报警同样协议头，所以理论上可以直接使用自定义数据进行模拟报警信号，但是不建议用户这样使用，应避免报警与自定义数据内容重合。最大单包传输20字节（具体请看指令描述）。

3、自定义数据上报逻辑：

一、指令需要以回车换行结尾；

二、串口指令发送完成后，节点将自动退出指令模式，立即去把数据通过无线上报给网关，然后节点自动进入休眠，延时等待网关的应答数据（若未收到网关应答，节点将会自动采取重发机制）；

三、网关接收到节点上报数据后，延时应答节点心跳；

四、节点收到网关应答后，重新进入休眠按照设定的心跳周期进行周期上报心跳包数据。
