TPS92665-Q1 汽车级低噪声16通道LED矩阵管理器摘要

TPS92665 LED 矩阵管理器设备通过提供单独的像素级 LED 控制来实现完全动态的自适应照明解决方案。该器件包括四个串联集成开关的四个子串，用于旁路单个 LED。单个子字符串允许器件接受单个或多个电流源。

该TPS92665具有内部振荡器。内部振荡器可以通过内部低噪声LVDS发射器和接收器模块共享给其他系统设备。多点、通用、异步、接收器发射器 （UART） 串行接口与 TPS92664、TPS92667、TPS92662x 和 TPS92663x 器件兼容。具有多路复用输入的板载ADC对所有LED通道以及IC芯片温度进行采样。ADC还对专用ADC输入进行采样，用于系统温度补偿、LED分档和编码。
*附件：tps92665-q1.pdf

该TPS92665包含寄存器，用于对串中每个单独 LED 的相移和脉冲宽度进行编程，并用于报告 LED 开路、短路故障和功能参数。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 1 级：–40°C 至 125°C 环境温度
  • 设备 HBM 分类等级 H1C
  • 设备 CDM 分类级别 C5
• 功能安全功能
  • 可用于帮助功能安全系统设计的文档
• 16 个集成旁路开关
  • 可编程 10 位 PWM 调光
  • 可编程压摆率控制
  • LED开路检测和保护
  • 单 LED 短路检测
• UART串行通信
  • 用于系统时钟的内部振荡器
  • 用于同步设备的LVDS时钟驱动器
  • 兼容上一代 LMM
  • 兼容 CAN 收发器
• 集成ADC
  • 每个开关的 LED 电压
  • 模具温度
  • 2 个通用 ADC 输入（热敏电阻兼容）

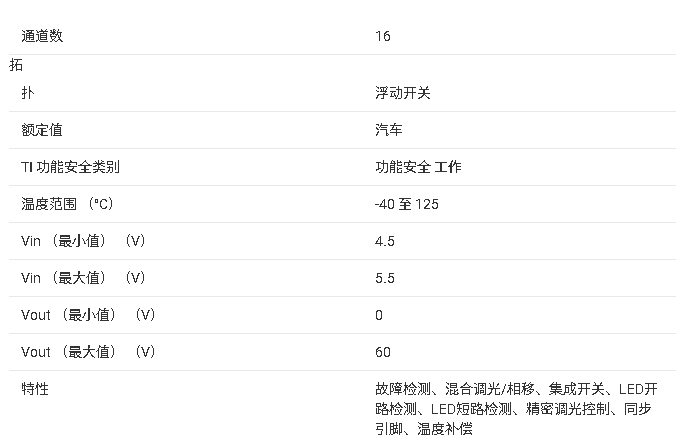

参数

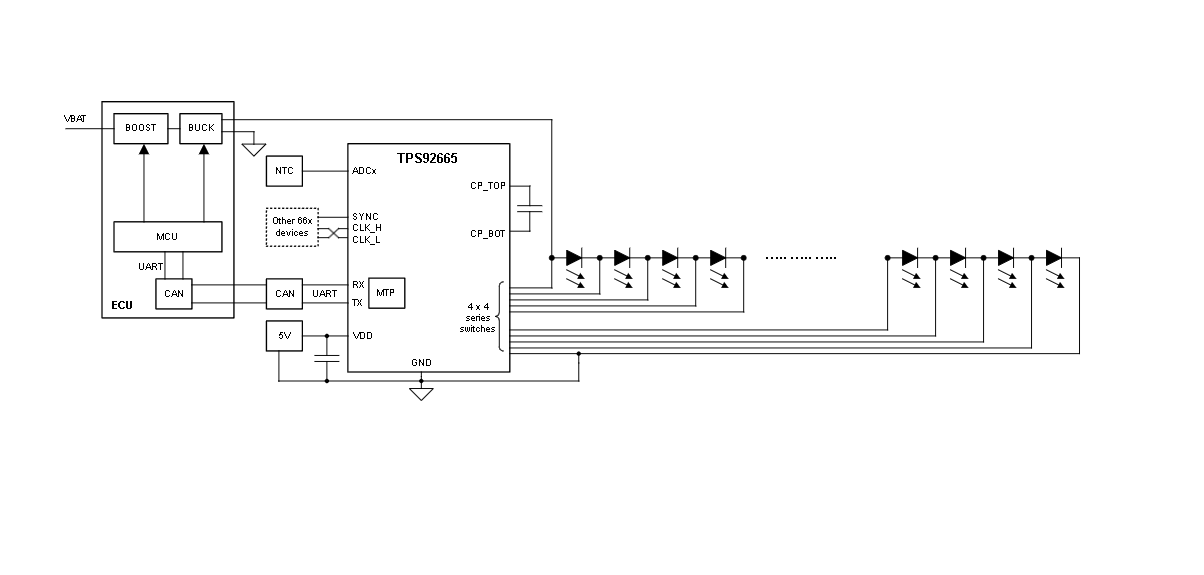

方框图

产品概述

TPS92665-Q1是德州仪器(TI)推出的一款汽车级16通道LED矩阵管理器，专为动态自适应照明系统设计。该器件具有先进的诊断功能和集成振荡器，适用于汽车前照灯系统等应用。

主要特性

• ?汽车级认证?：符合AEC-Q100 Grade 1标准，工作环境温度范围-40°C至125°C
• ?功能安全?：提供辅助功能安全系统设计的文档
• ?16个集成旁路开关?：支持10位PWM调光、可编程转换速率控制、LED开路检测和保护
• ?通信接口?：UART串行通信，兼容前代LMM设备，可与CAN收发器配合使用
• ?集成ADC?：可用于LED电压检测、芯片温度监测和通用ADC输入

应用领域

• 汽车前照灯系统
• 自适应远光灯(ADB)或无眩光远光灯
• 顺序转向灯、动画日间行车灯

技术特点

• 提供像素级LED控制能力
• 包含4个子串，每个子串有4个串联连接的集成开关
• 内部振荡器可通过LVDS发射器和接收器块共享给其他系统设备
• 多路复用ADC输入可采样所有LED通道电压和IC结温
• 内置寄存器可编程各LED的相位偏移和脉宽

封装信息

• 封装类型：HTQFP (PHP, 48引脚)
• 封装尺寸：7.00 mm × 7.00 mm
• 订购型号：TPS92665QPHPRQ1和TPS92665QPHPRQ1.A

支持资源

• TI E2E?支持论坛提供工程师快速解答
• 可通过TI官网订阅文档更新通知
• 提供完整的数据手册和技术文档支持

该器件适合用于需要高可靠性和先进诊断功能的汽车LED照明系统设计。
