pcb板检测设备-X光检测设备

在电子制造领域，印刷电路板（PCB）无疑是电子产品的 “神经系统”，其质量直接关乎产品性能与可靠性。随着电子产品向小型化、高性能化发展，PCB 的设计与制造愈发复杂，对检测技术也提出了更高要求。X 光检测设备作为一种先进的无损检测手段，在 PCB 板检测中发挥着关键作用，为保障电子产品质量筑牢防线。今天，咱们就一起来深入了解一下这个 PCB 板检测的得力助手。?

一、X 光检测设备的工作原理?

X 光检测设备利用 X 射线的强大穿透特性来实现对 PCB 板内部结构的检测。X 射线本质上是一种波长极短的高能电磁波，具有很强的穿透能力，能够穿过不透明的物体。当 X 射线照射到 PCB 板时，由于 PCB 板上不同材料（如铜箔、焊料、绝缘材料等）对 X 射线的吸收程度各异，导致射线强度发生变化。?

其工作过程大致如下：首先，设备中的 X 射线源产生 X 射线，这些 X 射线穿过被检测的 PCB 板。不同密度和厚度的部分对 X 射线的吸收程度不同，例如，焊点等金属部分对 X 射线吸收较强，而 PCB 基板等非金属部分吸收较弱。接着，位于 PCB 板另一侧的探测器捕捉透射后的 X 射线，并将其转换为电信号。最后，计算机对这些电信号进行处理，生成清晰的 PCB 板内部结构图像。通过分析这些图像，技术人员就能够精准检测出 PCB 板内部的各种缺陷。打个比方，这就如同医生用 X 光透视人体，通过观察骨骼、器官等对 X 光吸收程度的差异，来判断人体内部是否存在病变。?

二、X 光检测设备在 PCB 板检测中的主要应用?

（一）检测焊接缺陷?

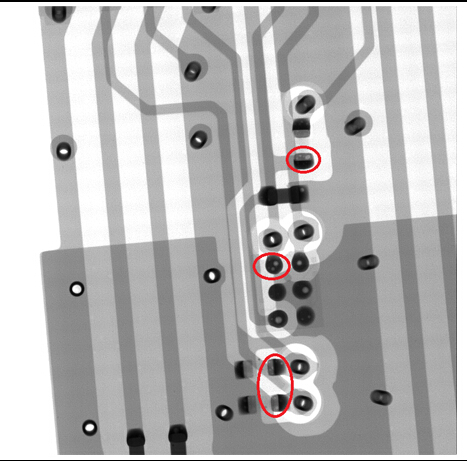

焊接是 PCB 板生产过程中的关键环节，但也是容易出现问题的地方。常见的焊接缺陷，像虚焊、漏焊、桥接等，都可能对 PCB 板的性能产生严重影响。X 光检测设备在这方面堪称 “火眼金睛”，能够清晰地显示焊接点的内部结构，准确地检测出这些焊接缺陷。?

比如虚焊，它是由于焊接点的接触不良导致的，在 X 射线图像中表现为焊接区域的灰度不均匀，就好像一幅画中某个区域的颜色深浅不一。而漏焊则更为直观，直接可以观察到缺少焊接材料的部位，就像拼图中缺失了一块。据相关数据统计，在采用 X 光检测设备进行焊接缺陷检测后，电子产品因焊接问题导致的故障率降低了约 30% - 40%，大大提高了产品质量和可靠性。?

（二）检测 BGA 封装器件?

球栅阵列（BGA）封装器件在现代 PCB 板中广泛应用，因其引脚在底部，传统的检测方法难以直接观察到焊接情况。而 X 光检测设备可以轻松穿透 BGA 封装，对焊点的质量进行检测，如是否存在空洞、短路等问题。?

空洞是 BGA 焊接中常见的缺陷之一，会影响焊点的可靠性。通过 X 光检测，不仅可以准确地发现空洞的存在，还能测量空洞的大小和位置。曾经有一家电子产品制造商，在生产过程中未对 BGA 封装器件进行 X 光检测，结果产品投入市场后，因 BGA 焊点空洞问题导致大量产品出现故障，召回维修成本高达数百万。后来引入 X 光检测设备后，有效避免了此类问题，产品的市场口碑和销量都得到了显著提升。?

（三）检测 PCB 内部结构缺陷?

除了焊接缺陷，PCB 板内部还可能存在其他结构缺陷，如分层、断线等。X 光检测设备同样可以检测出这些缺陷，帮助制造商及时发现问题并采取措施进行修复。分层缺陷在 X 射线图像中表现为不同材料层之间的间隙增大，就像一本装订好的书，中间某几页出现了分离。断线则可以通过观察线路的连续性来判断，一旦发现线路中断，就表明存在断线问题。某 PCB 板生产企业在使用 X 光检测设备后，内部结构缺陷的检出率提高了 50% 以上，有效减少了因内部缺陷导致的产品报废，降低了生产成本。?

三、X 光检测设备的优势?

（一）非破坏性检测?

X 光检测是一种非破坏性检测方法，不会对 PCB 板造成任何损伤。这对于 PCB 板的生产制造来说意义重大，制造商可以在不影响产品质量的前提下，对 PCB 板进行全面的检测。与一些破坏性检测方法相比，X 光检测避免了因检测导致的产品损坏，降低了检测成本，同时也提高了检测效率。想象一下，如果采用破坏性检测方法，每检测一块 PCB 板都可能导致其报废，那么对于大规模生产的企业来说，成本将是难以承受之重。?

（二）高分辨率检测?

X 光检测设备具有很高的分辨率，可以检测出微小的缺陷。在如今 PCB 板朝着精细化、高密度化发展的趋势下，对检测设备的分辨率要求也越来越高。X 光检测设备能够清晰地显示出 PCB 板内部细微的结构和缺陷，哪怕是极其微小的裂纹、气孔等，都难以逃过它的 “眼睛”。例如，某些先进的 X 光检测设备分辨率可达微米级别，能够检测出尺寸仅为几微米的缺陷，为高精度 PCB 板制造提供了有力保障。?

（三）快速检测?

相比传统的检测方法，X 光检测设备具有更快的检测速度。在现代电子产品生产中，时间就是效益，生产效率至关重要。X 光检测设备可以在短时间内对大量的 PCB 板进行检测，满足企业大规模生产的需求。据实际生产数据显示，一台中等规格的 X 光检测设备，每小时能够检测数百块 PCB 板，大大提高了生产效率，缩短了产品的生产周期。?

（四）自动化检测?

现代的 X 光检测设备通常具有自动化检测功能，可以实现无人值守操作。操作人员只需将待检测的 PCB 板放置在设备上，设置好检测参数，设备便可以自动完成检测过程，并生成检测报告。这不仅降低了人工成本，还提高了检测的准确性和一致性。因为人工检测难免会受到疲劳、情绪等因素的影响，而自动化检测设备则可以始终保持稳定的检测水平。例如，某大型电子制造企业引入自动化 X 光检测设备后，检测人员数量减少了一半，同时检测准确率提高了 10% 以上。?

四、X 光检测设备的类型?

（一）在线式检测设备?

在线式 X 光检测设备通常集成在生产线中，能够实时对生产过程中的 PCB 板进行检测。以自动化 X 射线检测（AXI）系统为例，它可以在 PCB 板经过特定生产工序后，立即对其进行检测，一旦发现缺陷，能够及时反馈给生产线，以便操作人员及时调整生产工艺或对缺陷产品进行处理。这种实时检测的方式，大大提高了生产过程中的质量控制水平，避免了大量缺陷产品的产生。在线式检测设备适用于大规模生产环境，能够与整个生产线高效协同工作，确保产品质量的稳定性。?

（二）离线式检测设备?

离线式 X 光检测设备则主要用于对关键部位或有疑问的 PCB 板进行详细检查。其中，手动 X 射线检测（MXI）系统允许操作员手动操作设备，对 PCB 板进行高倍放大的图像观察，能够识别出细微的缺陷。而计算机断层扫描（CT）X 射线系统更为先进，它可以提供三维图像，通过对 PCB 板进行多角度扫描，精确分析复杂结构的内部缺陷。对于一些高端电子产品或对 PCB 板质量要求极高的应用场景，离线式检测设备能够发挥其独特的优势，为产品质量提供更精准的保障。
