强实时运动控制内核MotionRT750(五)：EtherCAT总线冗余让生产制造更可靠

强实时运动控制内核MotionRT750

MotionRT750是正运动技术首家自主自研的x86架构Windows系统或Linux系统下独占确定CPU的强实时运动控制内核。

该方案采用独占确定CPU内核技术实现超强性能的强实时运动控制。它将核心的运动控制、机器人算法、数控（CNC）及机器视觉等强实时的任务，集中运行在1-2个专用CPU核上。与此同时，其余CPU核则专注于处理Windows/Linux相关的非实时任务。

此外集成MotionRT750 Runtime实时层与操作系统非实时层，并利用高速共享内存进行数据交互，显著提升了运动控制与上层应用间的通信效率及函数执行速度，最终实现更稳定、更高效的智能装备控制，确保了运动控制任务的绝对实时性与系统稳定性，特别适用于半导体、电子装备等高速高精的应用场合。

MotionRT750应用优势：

1.跨平台兼容性：支持Windows/Linux系统，适配不同等级CPU。

2.开发灵活性：提供多语言编程接口，便于二次开发与功能定制。

3.实时性提升：通过CPU内核独占机制与高效LOCAL接口，实现2-3μs指令交互周期，较传统PCI/PCIe方案提速近20倍。

4.扩展能力强化：多卡多EtherCAT通道架构支持254轴运动控制及500μsEtherCAT周期。

5.系统稳定性：32轴125μsEtherCAT冗余架构消除单点故障风险，保障连续生产。

6.安全可靠性：不惧Windows系统崩溃影响，蓝屏时仍可维持急停与安全停机功能有效，确保产线安全运行。

7.功能扩展性：实时内核支持C语言程序开发，方便功能拓展与实时代码提升效率。

MotionRT750视频介绍可点击→“正运动强实时运动控制内核MotionRT750”查看。

更多关于MotionRT750的详情介绍与使用点击→强实时运动控制内核MotionRT750(一)：驱动安装、内核配置与使用。

超实时EtherCAT运动控制卡XPCIE6032H

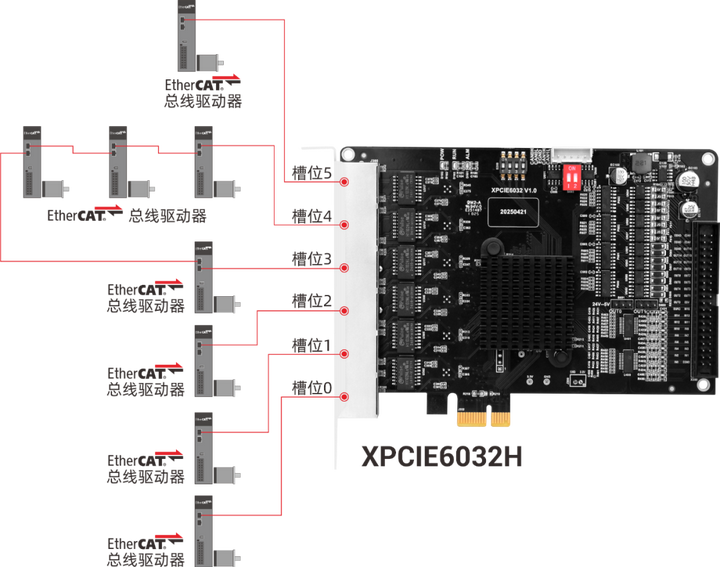

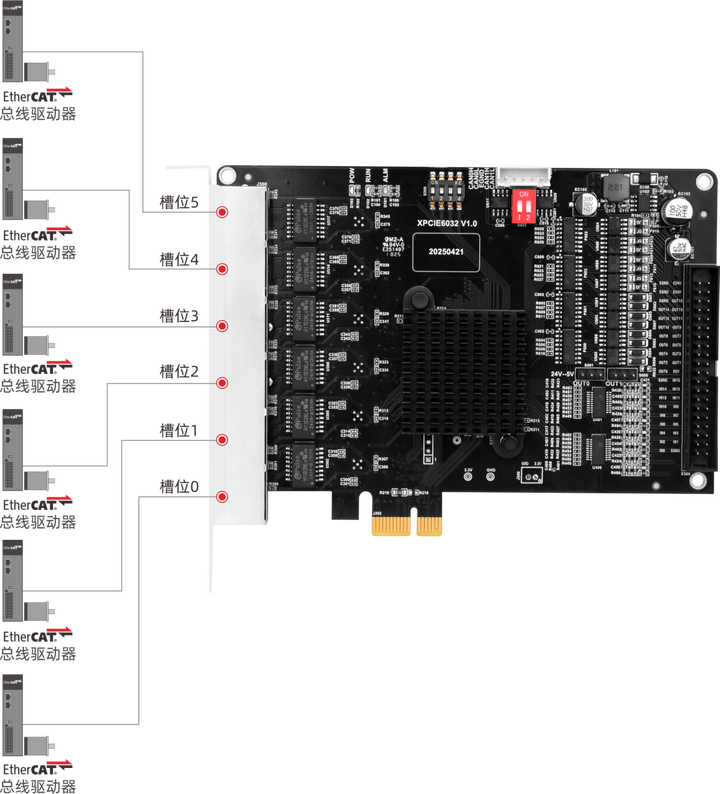

XPCIE6032H运动控制卡集成6路独立EtherCAT主站接口。整卡最高可支持254轴运动控制；125usEtherCAT通讯周期时，两个端口配置冗余最高可支持32轴运动控制。6个EtherCAT主站各通道独立工作，多EtherCAT主站互不影响。

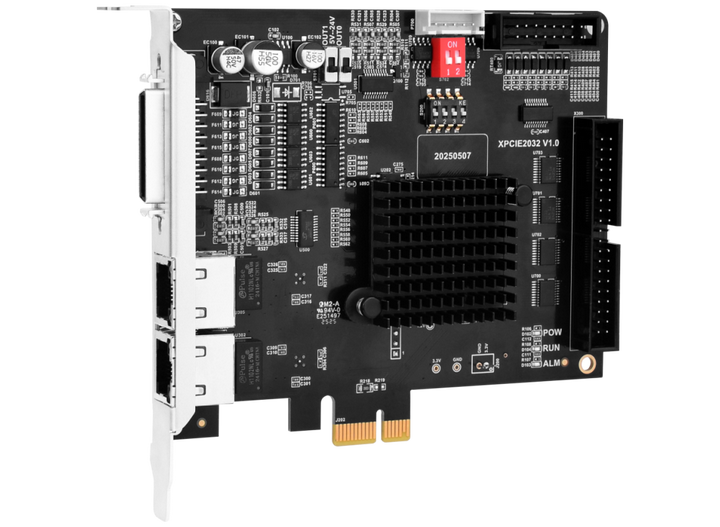

此外，对于EtherCAT接口数量需求不高的客户，我们也有衍生型号XPCIE2032H可选。同系列产品XPCIE2032H集成2路独立EtherCAT接口。整卡最高可支持至254轴运动控制；125usEtherCAT通讯周期时，单接口最高可支持32轴运动控制。2个EtherCAT主站各通道独立工作，多EtherCAT主站互不影响。

XPCIE2032H视频介绍可点击→“高速高精运动控制！PCIe超实时2通道EtherCAT运动控制卡上市！_哔哩哔哩_bilibili”查看。

XPCIE6032H运动控制卡面向半导体设备、精密3C电子、生物医疗仪器、新能源装备、人形机器人及激光加工等高速高精场景，为固晶机、贴片机、分选机、锂电切叠一体机、高速异形插件设备等自动化装备提供核心运动控制支持。

XPCIE6032H硬件特性：

1.EtherCAT通讯周期可到125us（需要主机性能与实时性足够)。

2.板卡集成6路独立的EtherCAT主站接口，最多可支持254轴运动控制。

3.搭载运动控制实时内核MotionRT750。

4.相较于传统的PCI/PCIe、网口等通讯方式，速度可提升了10-100倍以上。

5.板载16路高速输入，16路高速输出。

6.板载4路高速锁存、4路硬件位置比较输出、4路通用PWM输出。

XPCIE6032H视频介绍可点击→“全球首创！PCIe 6路高性能EtherCAT运动控制卡XPCIE6032H_哔哩哔哩_bilibili”查看。

更多关于XPCIE6032H的详情介绍与使用点击→全球首创！PCIe超实时6通道EtherCAT运动控制卡上市！。

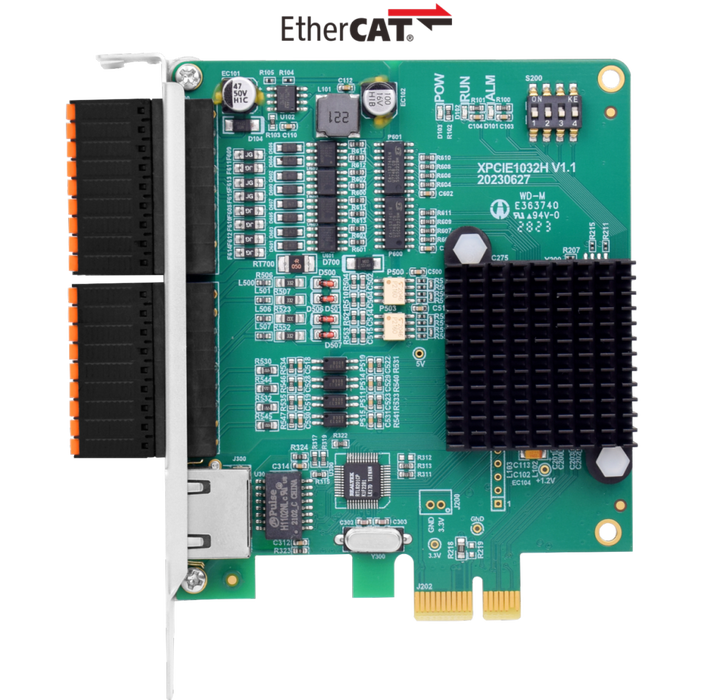

PCIe EtherCAT实时运动控制卡XPCIE1032H

XPCIE1032H是一款基于PCI Express的EtherCAT总线运动控制卡，可选6-64轴运动控制，支持多路高速数字输入输出，可轻松实现多轴同步控制和高速数据传输。

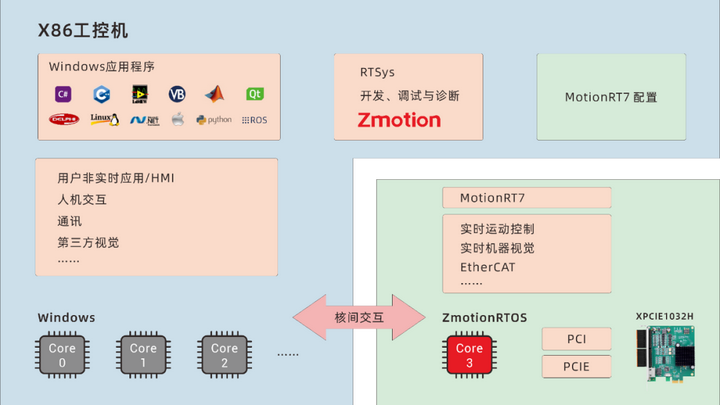

XPCIE1032H运动控制卡集成了强大的运动控制功能，结合MotionRT7运动控制实时软核，解决了高速高精应用中，PC Windows开发的非实时痛点，指令交互速度比传统的PCI/PCIe快10倍。

XPCIE1032H硬件特性：

1.6-64轴EtherCAT总线+脉冲可选，其中4路单端500KHz脉冲输出。

2.16轴EtherCAT同步周期500us，支持多卡联动。

3.板载16点通用输入，16点通用输出，其中8路高速输入和16路高速输出。

4.通过EtherCAT总线，可扩展到512个隔离输入或输出口。

5.支持PWM输出、精准输出、PSO硬件位置比较输出、视觉飞拍等。

6.支持直线插补、圆弧插补、连续轨迹加工（速度前瞻）。

7.支持电子凸轮、电子齿轮、位置锁存、同步跟随、虚拟轴、螺距补偿等功能。

8.支持30+机械手模型正逆解模型算法，比如SCARA、Delta、UVW、4轴/5轴 RTCP...

XPCIe1032H视频介绍可点击→“高性能PCIe EtherCAT运动控制卡 | XPCIE1032H_哔哩哔哩_bilibili”

更多关于XPCIE1032H详情点击“不止10倍提速！PCIe EtherCAT实时运动控制卡XPCIE1032H 等您评测！”查看。

冗余的概念

什么是总线冗余功能？我们都知道，EtherCAT现场总线具有灵活的拓扑结构，设备间支持线型、星型、树型的连接方式，其中线型结构简单、传输效率高，大多数的现场应用中也是使用这种连接方式，如下图所示。

线型的连接方式确实简单，走线灵活，便于现场设备布局与维护。在自动化的工业生产中，设备通常在不同的环境中长时间运行，线缆的老化、安装连接不够严谨等因素导致线缆断连。

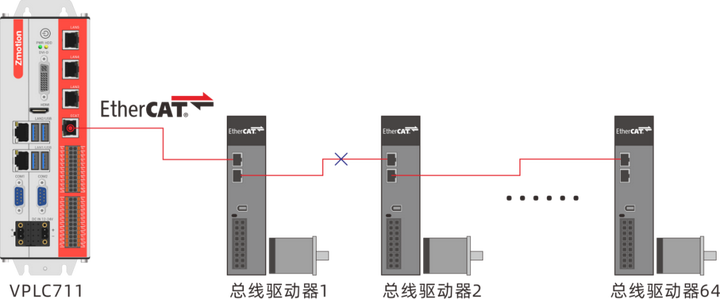

假如有一天第一个伺服和第二个伺服之间的线缆断了，那么第1个伺服后面的设备是不是将无法正常运行呢？

不管是哪种接线方式，线缆断线将会影响设备的正常运转，哪怕是传统的CAN、RS485等通信的设备控制也都无法正常运转。

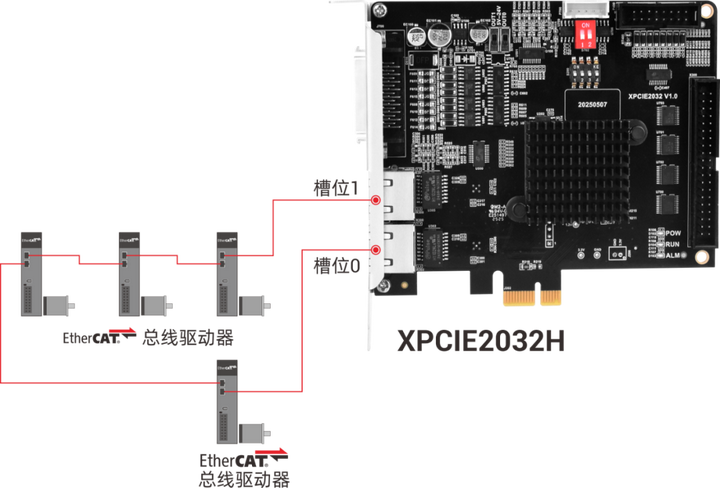

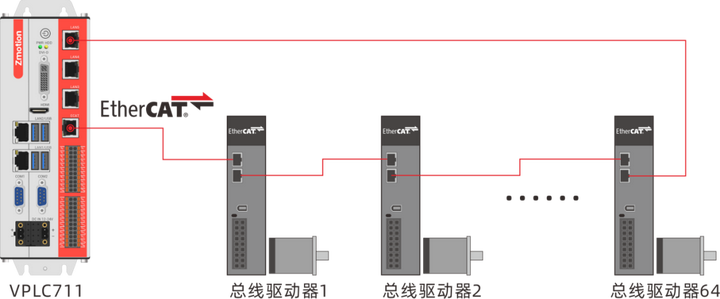

问题还得要解决，那有没有标准的、又不需要添加太多额外的设计成本，就能解决上述的问题呢？一起来看EtherCAT总线给出的解决方案，以及EtherCAT冗余技术的实现原理。我们先看它的连接方式，如下图所示。

从EtherCAT的线缆冗余接线图中可以看出，复用了最后一个从站设备的OUT端接回主站，是不是有点巧妙呢？减少了硬件成本，还能解决问题，确实受大家喜欢。再来细看它的数据流向，假设还是第一个伺服和第二个伺服之间断开了，它的工作原理如下图所示。

伺服1和伺服2的线缆断开后仍与从站设备连接着，但通信线路变成两条支线，设备仍然可以正常通信，设备依然还能够继续控制运行。上述就是EtherCAT冗余的解决方案，将线型结构变成了环形结构，实现了链路冗余功能。

冗余功能的优势

01 冗余功能标准化

双网口的EtherCAT主站与线缆冗余，使用了最后一个从站设备的OUT端口，使得EtherCAT冗余功能标准化。

02 增强系统可靠性和稳定性

工业自动化行业中通常要求总线上的设备不间断运转，不允许停止生产，冗余技术可以实现应用系统的可靠性和稳定性。

03 故障诊断与处理

当出现线缆断线时，变成两条之链路控制继续工作，同时EtherCAT可以自动检测到总线系统中的故障点，可大大简化系统的维护工作，提高了设备的维护性。

总线冗余的软硬件配置

（1）安装MotionRT750强实时运动控制内核的工控机一台。

（2）XPCIE6032H运动控制卡，该卡自带槽位0到槽位5总共6个EtherCAT总线主站接口。也可以采用XPCIE2032H运动控制卡，该卡自带槽位0到槽位1总共2个EtherCAT总线主站接口。

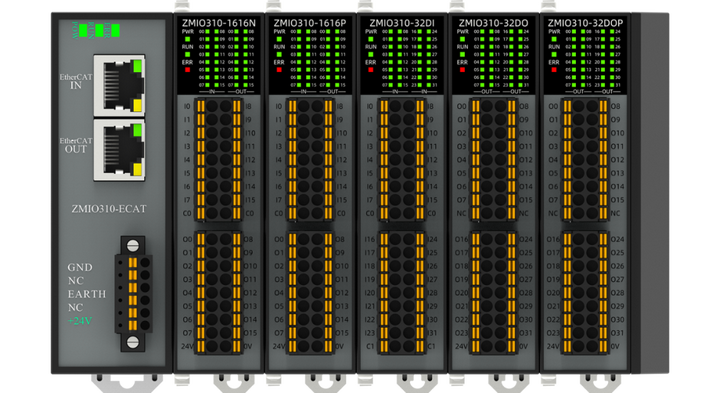

（3）8个总线伺服驱动器和1个ZMIO310的EtherCAT总线扩展模块。

Qt开发MotionRT750强实时运动控制内核

Qt项目的创建

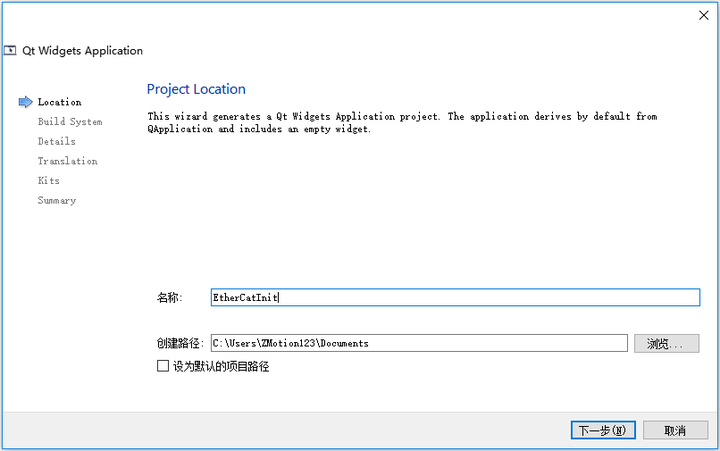

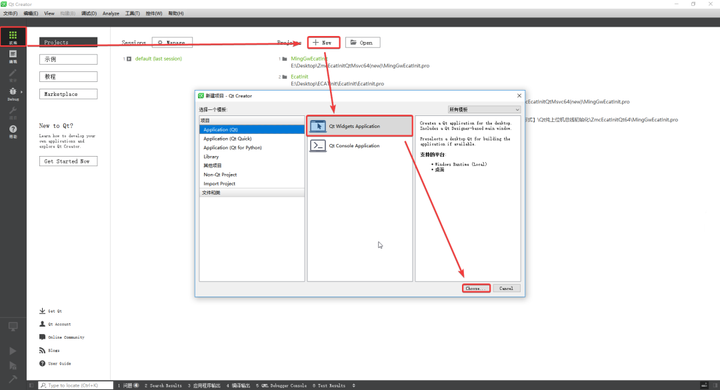

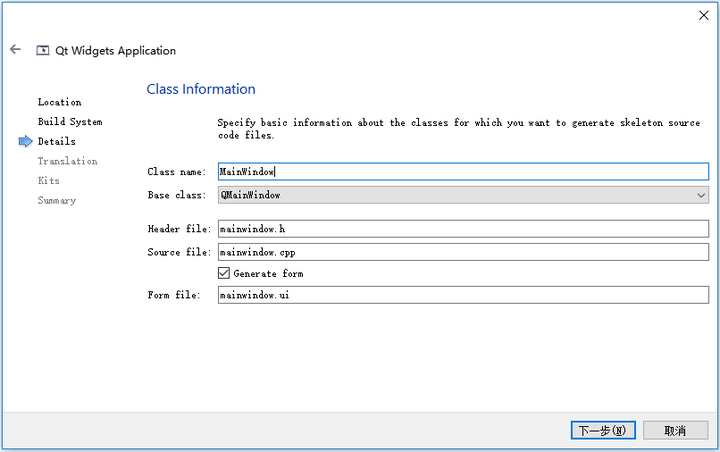

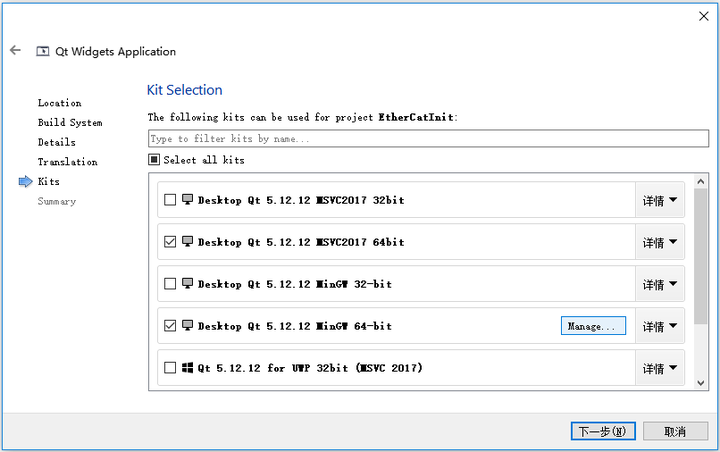

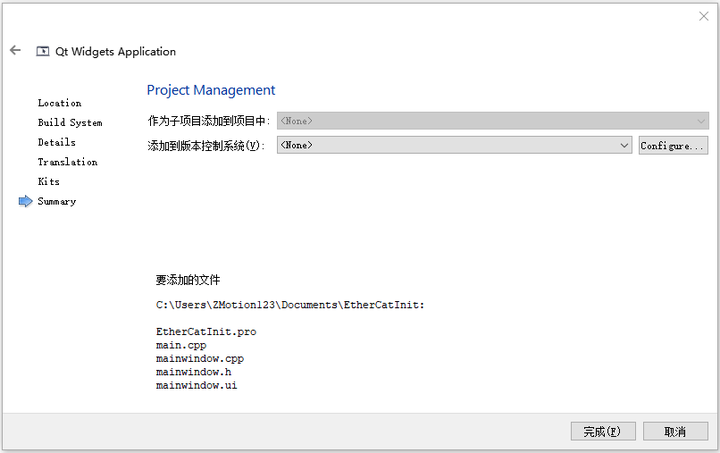

1.打开Qt Creator参考如下步骤创建新的Qt项目。

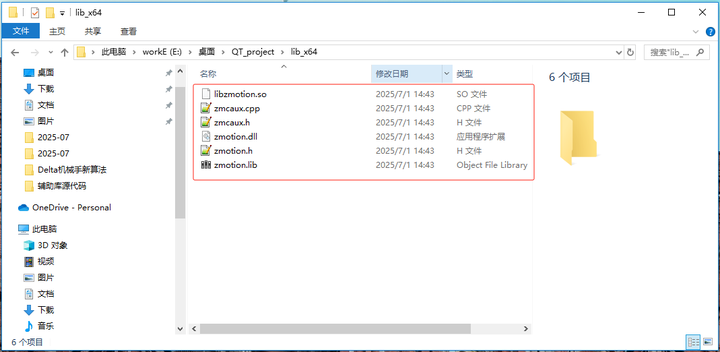

2.把厂商提供的zmotion.dll、zmotion.lib、zmotion.h、zmcaux.cpp、zmcaux.h库文件拷贝到新建的QT项目下（Linux系统的使用libzmotion.so的动态库）。

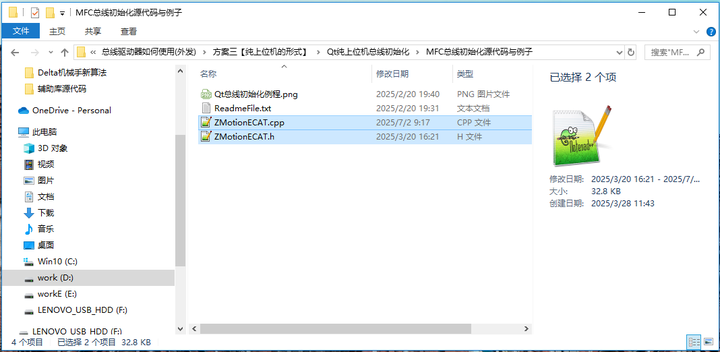

3.如果想实现纯上位机的总线初始化，可以找厂商提供一下以下2个文件，进行总线初始化。

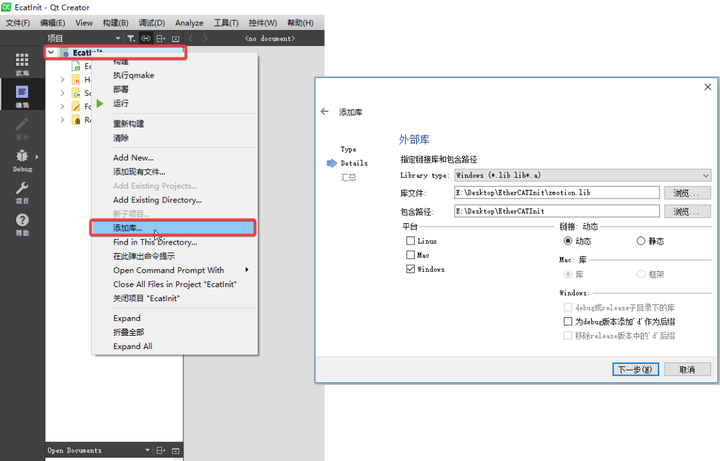

4.添加外部库【选择项目后右键】→【添加库】→【外部库】。

5.引入头文件并定义控制器的句柄。

6.至此Qt项目新建完成，可以进行MotionRT750的项目开发了。

相关PC函数介绍

1.上位机连接MotionRT750的接口。

2.总线冗余相关的指令上位机暂时还没封装成现成的指令，我们可以通过在线命令直接封装实现。

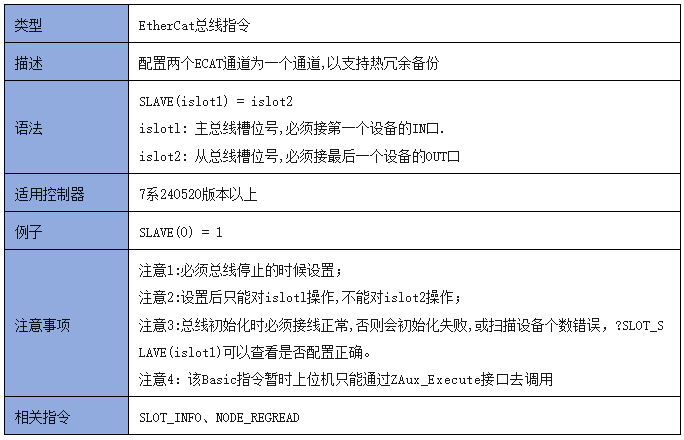

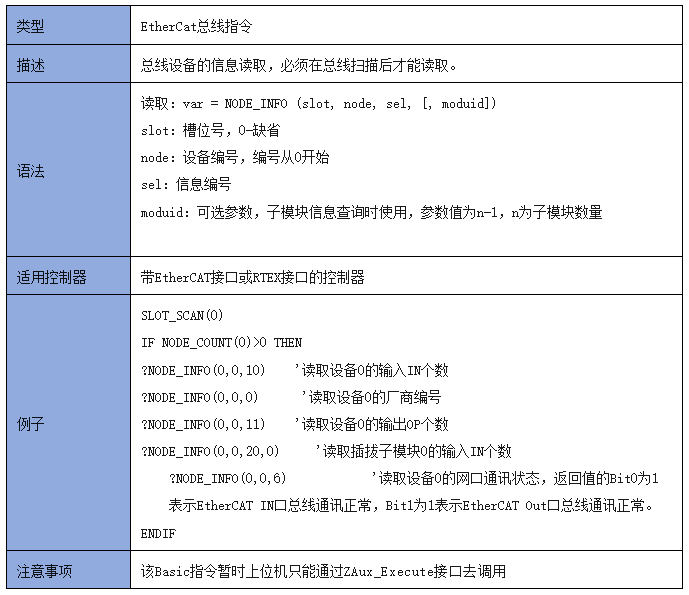

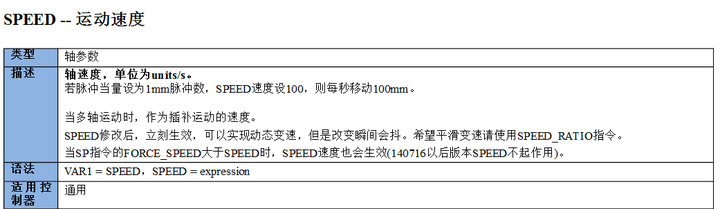

总线冗余功能相关Basic指令介绍：

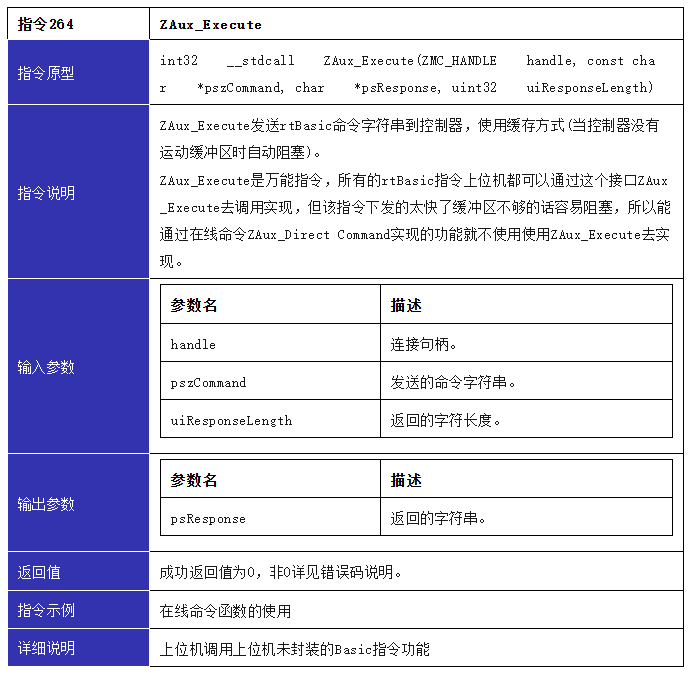

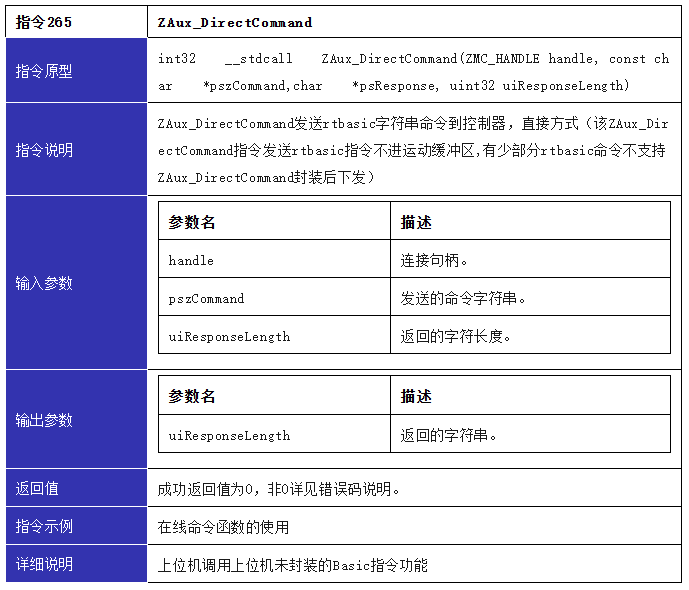

万能上位机接口在线命令介绍：

通过在线命令封装Basic的轴速度设置指令得到上位机的轴速度设置指令例程如下：

/************************************************************* Description: //设置轴速度，单位为units/s，当多轴运动时，作为插补运动的速度 Input: //卡链接handle iaxis 轴号 fValue 设置的速度值 Output: // Return: //错误码 *************************************************************/ int32 __stdcall ZAux_Direct_SetSpeed(ZMC_HANDLE handle, int iaxis, float fValue) { char cmdbuff[2048]; char cmdbuffAck[2048]; if( iaxis > MAX_AXIS_AUX) { return ERR_AUX_PARAERR; } //生成Basic命令 sprintf(cmdbuff, "SPEED(%d)=%f", iaxis, fValue); //调用命令执行函数 return ZAux_DirectCommand(handle, cmdbuff, cmdbuffAck, 2048); }

相关测试代码介绍

1.上位机如何链接上MotionRT750。

//通过LOCAL接口连接RT750, LOCAL接口的指令交互速度快至3us以内 intrint =ZAux_FastOpen(5,"LOCAL",1000,&g_handle); if(0== rint) { //控制器连接成功，初始化程序变量 ConnectNum=0; ContrStatus=1; //控制器连接成功，启动定时器 startTimer(200); //控制器连接成功，开始正常初始化 MainWindow::ZmcEcatInit(SlotId,BeiYongSlotId); //初始化线程和 Worker thread =newQThread(this); worker =newWorker();// 注意：不指定父对象 //将 Worker 移至子线程 worker->moveToThread(thread); //连接信号与槽 connect(thread, &QThread::started, worker, &Worker::doWork); connect(worker, &Worker::workFinished, thread, &QThread::quit); connect(worker, &Worker::workFinished, worker, &QObject::deleteLater); connect(thread, &QThread::finished, thread, &QObject::deleteLater); //可选：根据子线程的总线扫描情况，弹出对应弹窗 connect(worker, &Worker::EcatInitStatus, this,&MainWindow::EcatScanInfo); connect(worker, &Worker::UpdateLog, this,&MainWindow::UpdateLog); //启动状态监控线程 thread->start(); }

2.如何实现纯上位机的总线初始化。

//Qt的总线初始化子函数 intMainWindow::ZmcEcatInit(intScanSlotId ,intBackSlotId) { //定义总线初始化的信息结构体 structEcatInitInfoSetMyEcatInitInfo; //是否自定义初始化参数，设置1的话使用默认的总线初始化参数，设置成0则需要自定义总线初始化相关参数; MyEcatInitInfo.InitStructFlag =0; if(MyEcatInitInfo.InitStructFlag !=1) { //【1. 本地轴参数，用于指定本地轴的起始 ID 和使用的轴数量】 MyEcatInitInfo.LocalAxisId =0; MyEcatInitInfo.LocalAxisNum =0; //【2. 驱动轴相关参数，用于指定驱动轴的起始 ID 和数量】 MyEcatInitInfo.DriveAxisStart =0; MyEcatInitInfo.DriveAxisNum =-1; // 驱动轴数量，-1 表示总线初始化的时候不判断驱动的轴数量是否对上 MyEcatInitInfo.EcatNodeNum =-1; // 总线节点数目，-1 表示总线初始化的时候不判断节点个数是否对上 for(inti =0; i

3.指定哪个总线接口为主槽位号，哪个总线接口为从槽位号。

//停止总线 sprintf(cmdbuff,"SLOT_STOP(%d)", SlotId); ZAux_Execute(handle, cmdbuff, ReceBuff,256); //设置总线冗余的从总线槽位号，总线扫描前设置 if((BusRedSwitch==1)&&( SlotId!=RedSpareSlot)) { //等待200ms MyDelayMs(200, pOutTime); //设置总线槽位号SlotId为主总线槽，设置RedSpareSlot为从总线槽 sprintf(cmdbuff," SLOT_SLAVE(%d)=%d", SlotId,RedSpareSlot); ZAux_Execute(handle, cmdbuff, ReceBuff,256); } //等待200ms MyDelayMs(200, pOutTime); //扫描总线 sprintf(cmdbuff,"SLOT_SCAN(%d) ?return", SlotId); Iresult += ZAux_Execute(handle, cmdbuff, ReceBuff,256);

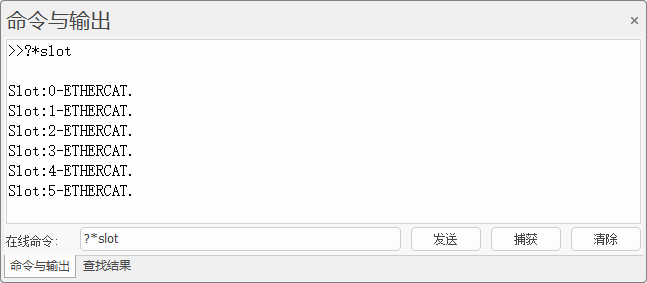

通过RTSys软件的在线命令功能，输入?*slot指令查询XPCIE6032H的槽位号分布情况如下：

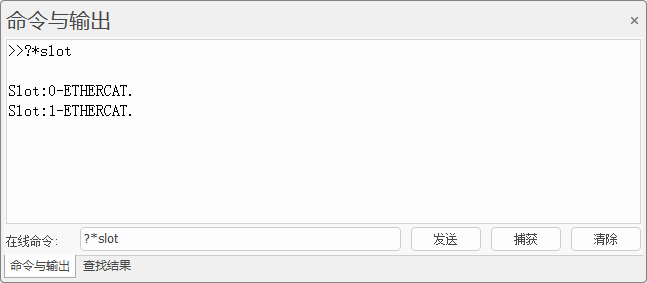

通过RTSys软件的在线命令功能，输入?*slot指令查询XPCIE2032H的槽位号分布情况如下：

4.通过Qt的定时器实时获取总线In口和Out口的通讯状态。

//3、更新ECAT In口与Out口状态 sprintf(Cmdbuff,"?NODE_INFO(%d,%d,6)",SlotId,CurNodeId); Err =ZAux_Execute(g_handle, Cmdbuff, AckBuff,256); if(0== Err) { Tempint =std::atoi(AckBuff); //如果bit0为1，则总线IN口通讯正常，设置为绿色 if((Tempint==1)||(Tempint==3)) { EcatInList[i]->setStyleSheet( "QPushButton {"//背景色 " background-color: rgb(50, 205, 50);" "}" "QPushButton:hover {" //鼠标悬停时的背景色 " background-color: rgb(50, 205, 50);" "}" "QPushButton:pressed {"//鼠标按下时的背景色 " background-color: rgb(50, 205, 50);" "}"); } //否则总线IN口通讯异常，设置为红色 else { EcatInList[i]->setStyleSheet( "QPushButton {"//背景色 " background-color: rgb(205, 50, 50);" "}" "QPushButton:hover {" //鼠标悬停时的背景色 " background-color: rgb(205, 50, 50);" "}" "QPushButton:pressed {"//鼠标按下时的背景色 " background-color: rgb(205, 50, 50);" "}"); } //如果bit1为1，则总线Out口通讯正常，设置为绿色 if((Tempint==2)||(Tempint==3)) { EcatOpList[i]->setStyleSheet( "QPushButton {"//背景色 " background-color: rgb(50, 205, 50);" "}" "QPushButton:hover {" //鼠标悬停时的背景色 " background-color: rgb(50, 205, 50);" "}" "QPushButton:pressed {"//鼠标按下时的背景色 " background-color: rgb(50, 205, 50);" "}"); } //否则总线Out口通讯异常，设置为红色 else { EcatOpList[i]->setStyleSheet( "QPushButton {"//背景色 " background-color: rgb(205, 50, 50);" "}" "QPushButton:hover {" //鼠标悬停时的背景色 " background-color: rgb(205, 50, 50);" "}" "QPushButton:pressed {"//鼠标按下时的背景色 " background-color: rgb(205, 50, 50);" "}"); } }

5.总线冗余演示视频可点击→“正运动强实时运动控制内核MotionRT750”

本次，正运动技术强实时运动控制内核MotionRT750(五)：EtherCAT总线冗余让生产制造更可靠，就分享到这里。
