伺服总线通讯协议有哪些？有哪些区别？

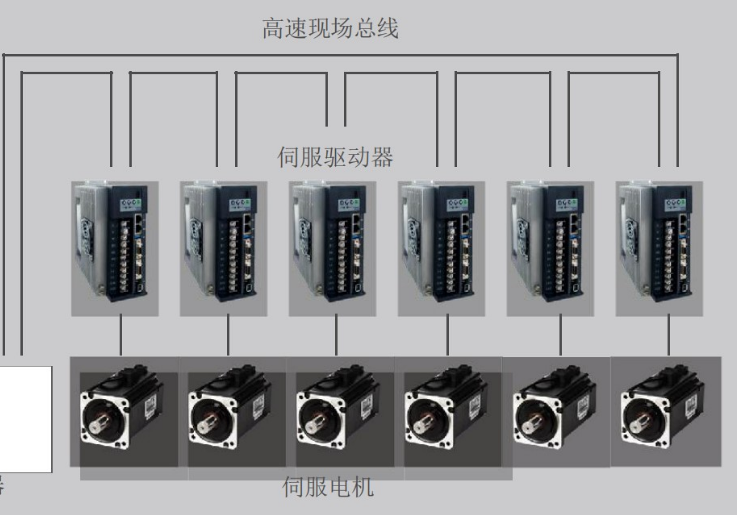

伺服总线通讯协议是工业自动化领域中实现伺服驱动器与控制器之间高效、精确数据传输的关键技术。目前市场上主流的协议包括EtherCAT、CANopen、PROFINET、Modbus、MECHATROLINK等，它们在实时性、拓扑结构、传输速率和应用场景等方面存在显著差异。以下从技术原理、性能指标和行业应用三个维度进行系统分析：
一、实时性对比
1. EtherCAT采用"飞读飞写"机制和分布式时钟同步技术，可实现≤100μs的循环周期，抖动误差小于1μs。其数据帧在传输过程中被各节点实时读取和写入，形成"流水线"式处理，特别适合多轴联动控制场景。
2. PROFINET IRT通过时间片分割和硬件同步，达到≤1ms的确定性延迟，支持IEEE 1588精密时钟协议。典型应用如西门子SINAMICS驱动系统，在汽车焊接生产线中可实现128轴同步控制。
3. CANopen基于事件触发机制，标准波特率1Mbps时周期通信最低为1ms，更适合中小型设备。三菱的MR-JE系列伺服就采用CANopen协议实现低成本多轴控制。
二、拓扑结构差异
1. EtherCAT支持线型、树型、星型等混合拓扑，最大节点数可达65535个。其菊花链连接方式可节省交换机成本，如倍福AX5000系列驱动器即采用该设计。
2. MECHATROLINK-III采用环形拓扑，具备双通道冗余特性，安川Σ-7伺服通过该协议构建的环网，单环最多支持62个节点，断线时可自动重构通信路径。
3. Modbus RTU采用主从式总线结构，理论上最多支持247个节点，但实际应用中一般不超过32个。汇川IS620P伺服通过RS485接口实现Modbus通讯时，需严格配置站地址和波特率。
三、传输性能参数
1. 带宽利用率方面，EtherCAT可达90%以上，100Mbps网络下有效数据吞吐量超过80Mbps。PROFINET RT通常在50-70%之间，而Modbus TCP受TCP/IP协议栈限制，有效利用率不足40%。
2. 同步精度指标上，EtherCAT的DC同步误差<100ns，PROFINET IRT约1μs，CANopen的SYNC报文同步精度为±10μs。这直接影响了高端装备的定位精度，如半导体晶圆搬运机械手通常要求同步误差<500ns。
四、典型行业应用
1. 机床领域：发那科30i系列控制器采用MECHATROLINK-III协议，实现纳米级插补控制。该协议特有的"数据预读"功能可提前3个周期发送指令，补偿网络延迟。
2. 包装机械：EtherCAT因其拓扑灵活性，在枕式包装机中可同时控制伺服轴、视觉系统和IO模块。例如博世力士乐MLC控制器通过EtherCAT管理超过50个伺服轴。
3. 新能源设备：光伏串焊机多采用PROFINET协议，其IRT特性可协调机械手与传送带的精准配合。如库卡KR C4控制器通过PROFINET实现200ms节拍的同步生产。
五、开发维护特性
1. 配置工具方面，EtherCAT使用ESI（EtherCAT Slave Information）文件描述设备参数，支持XML格式的设备描述。Beckhoff TwinCAT平台提供完整的配置环境。
2. CANopen需遵循DS301/DS402规范，使用EDS文件进行设备描述。Codesys开发平台内置完整的对象字典编辑器，但参数配置相对复杂。
3. 诊断功能上，PROFINET提供端口级诊断和PROFIenergy能耗监控，而EtherCAT的分布式时钟机制可实现精确到ns级的延迟测量。
六、成本因素分析
1. 硬件成本：Modbus RTU方案仅需RS485芯片（约$0.5/节点），EtherCAT从站控制器（ESC）芯片约$10-15，PROFINET IRT需要专用ASIC（约$20-30）。
2. 认证费用：PROFINET合规测试约�5000/设备，EtherCAT一致性测试约�3000，而CANopen无需强制认证。
随着工业4.0发展，TSN（时间敏感网络）技术正在融合各协议优势。如EtherCAT over TSN可保留原有协议栈同时获得标准以太网互通性，三菱电机的SSCNETⅤ已实现该技术商用。未来五年内，基于OPC UA over TSN的新型架构可能重构伺服通讯协议格局，但现阶段各协议仍将在特定领域保持技术优势。工程师选型时需综合考虑控制精度、轴数规模、成本预算和生态兼容性等多重因素。
