?UCD90124A 12轨电源时序器与监控器（支持ACPI及风扇控制）技术文档摘要

UCD90124A是 12 轨 PMBus/I^2^C 可寻址电源定序器和监视器。该器件集成了一个12位ADC，用于监控多达12个电源电压输入。26个GPIO引脚可用于电源使能、上电复位信号、外部中断、级联或其他系统功能。其中 12 个引脚提供 PWM 功能。使用这些引脚，UCD90124A支持风扇控制、裕量和通用PWM功能。

可以使用引脚选择的轨态功能实现特定的电源状态。此功能允许使用多达 3 个 GPI 来启用和禁用任何电源轨。这对于实现系统低功耗模式以及用于硬件设备的高级配置和电源接口 （ACPI） 规范非常有用。

TI Fusion 数字电源?设计器软件用于设备配置。这种基于PC的图形用户界面（GUI）提供了一个直观的界面，用于配置、存储和监控所有系统作参数。
*附件：ucd90124a.pdf

特性

• 监控和排序 12 个电压轨
  • 每 400 μs 对所有导轨进行采样
  • 12位ADC，2.5V，0.5%内部电压裁判
  • 基于时间、导轨和引脚依赖性的排序
  • 每个监视器有四个可编程欠压和过压阈值
• 每个监视器的非易失性错误和峰值记录（最多 12 个故障详细信息条目）
• 10 个导轨的闭环裕量
  • 裕量输出调整轨电压以匹配用户定义的裕量阈值
• 可编程看门狗定时器和系统复位
• 灵活的数字 I/O 配置
• 引脚选择的轨道状态
• 多相PWM时钟发生器
  • 时钟频率范围为 15.259 kHz 至
    125 MHz
  • 能够配置独立的时钟输出以同步开关模式电源
• JTAG和我^2^C/SMBus/PMBus? 接口
• 风机控制和监控系统功能。
  • 支持四个风扇，具有五个用户定义的速度与温度设定点
  • 支持两线、三线和四线风扇

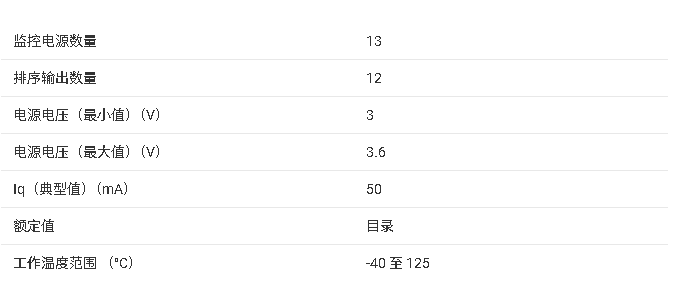

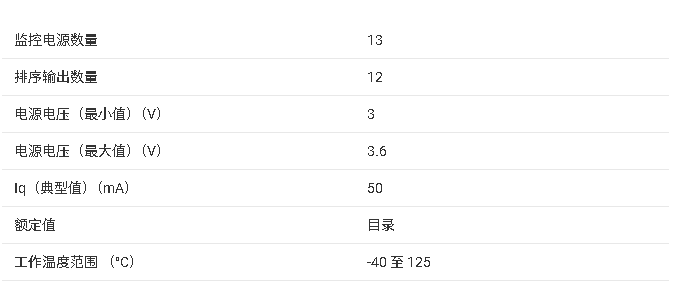

参数

?1. 核心特性?

• ?多轨监控与时序控制?：支持12路电压轨的独立监控（每400μs采样一次）和时序管理，基于时间、轨间依赖或引脚条件触发。
• ?高精度ADC?：12位分辨率，内置2.5V基准电压（精度±0.5%），支持可编程欠压/过压阈值（每轨4组）。
• ?非易失性故障记录?：存储最多12条故障详情及峰值数据，支持闭环电压裕度调节（10轨）。
• ?灵活I/O配置?：26个GPIO引脚（含12个PWM输出），支持JTAG/I2C/SMBus/PMBus接口。
• ?风扇控制?：支持4路风扇，可配置2/3/4线风扇，提供温度-转速曲线编程。

?2. 关键功能?

• ?时序管理?：支持基于时间、父轨状态或GPI信号的启动/关闭序列，延迟时间可编程（最大3276ms）。
• ?故障响应?：提供立即关闭、延迟关闭或自动重启（最多14次）等模式，支持故障传播至关联轨。
• ?布尔逻辑构建器?：通过GPIO实现复杂逻辑控制，支持状态延迟断言/解除。
• ?多相位PWM?：8路高速PWM（15.259kHz–125MHz）支持相位编程，用于电源同步或时钟生成。

?3. 应用场景?

• 工业自动化测试设备（ATE）、通信/网络设备、服务器及存储系统。
• 需多轨电源时序管理的场景，如FPGA/ASIC供电系统。

?4. 设计支持?

• ?TI Fusion GUI?：图形化配置工具，支持参数设置、实时监控及故障日志查看。
• ?PMBus兼容?：支持标准命令集，可通过I2C接口远程控制。

?5. 封装与规格?

• ?封装?：64引脚VQFN（9mm×9mm），带散热焊盘。
• ?工作条件?：3V–3.6V供电，-40°C至125°C环境温度。

?6. 附加功能?

• 看门狗定时器、系统复位信号生成、温度监测（内部/外部传感器）。
• 支持主机写入温度数据替代传感器输入，增强系统集成灵活性。

全文详细描述了UCD90124A的硬件设计、功能配置及典型应用方案，适用于高可靠性电源管理系统开发。
