?UCD9081 8通道电源时序器与监控器（带错误日志功能）技术文档总结

UCD9081电源定序器控制多达8个使能序列 独立电压轨，并提供四个通用数字输出 （GPO）。设备 采用 3.3V 电源供电，提供 3.2 mV 电压轨分辨率，无需外部 内存或时钟。该UCD9081独立监控电压轨，具有高度的电压轨 序列和警报响应选项。导轨的排序可以基于定时事件或 定时事件与其他电源轨一起实现调节或电压阈值。在 此外，还监控每个电源轨的欠压和过压毛刺和阈值。每 轨 UCD9081 监视器可以配置为关闭一组用户定义的其他轨，并且 GPO 和警报条件按轨监控。
*附件：ucd9081.pdf

特性

• 单电源电压：3.3 V
• 低功耗：3mA 标称电源电流
• 对八个电压轨进行排序和监控
• 以 3.2 mV 分辨率采样的轨电压
• 内部或外部基准电压源
• 四个可配置数字输出，用于上电复位和其他功能
• 可配置的数字输出极性
• 基于时间线（ms）、父轨调节窗口或达到定义阈值的父轨的灵活轨排序
• 每个电源轨具有独立的欠压和过压阈值
• 每个电源轨的可配置调节到期时间
• 灵活的报警处理：忽略、仅日志、重试n次、连续重试、顺序、父轨可关闭子轨
• 记录时间戳的报警条件：欠压和过压毛刺、持续欠压和过压、轨未启动
• 用于存储用户数据的片上闪存
• 错误记录到闪存以进行系统故障分析
• 我^2^用于配置和监控的 C? 接口
• 用于配置和监控的 Microsoft Windows? GUI
• 应用
  • 电信交换机
  • 服务器
  • 联网设备
  • 测试设备
  • 工业
  • 任何需要对多个电压轨进行排序的系统

参数

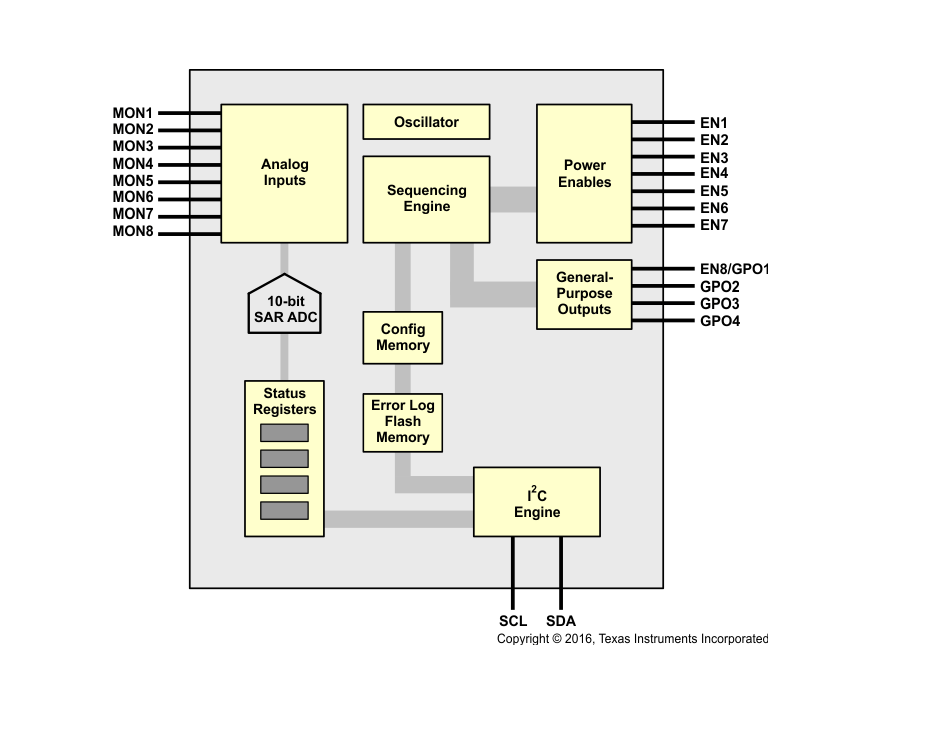

方框图

?1. 核心功能?

• ?电源时序控制?：支持8个独立电压轨的启停时序管理，可基于时间线、父轨调节窗口或电压阈值触发。
• ?电压监控?：8个模拟输入通道（MON1-MON8），3.2mV分辨率，支持内部/外部电压参考（2.5V或VCC）。
• ?错误处理?：记录过压（OV）、欠压（UV）及启动失败等故障，支持忽略、重试、全局复位等响应策略，错误日志可存储至非易失性存储器。
• ?数字输出?：4个可配置GPIO（复用为I2C地址选择引脚），支持与电源轨相同的时序逻辑。

?2. 关键特性?

• ?灵活配置?：每轨独立设置使能极性、UV/OV阈值、最大调节时间及故障响应动作。
• ?通信接口?：100kHz I2C接口，支持主机配置与实时状态监控，配套Windows GUI工具简化操作。
• ?低功耗设计?：3.3V单电源供电，典型电流3mA。
• ?封装与尺寸?：32引脚VQFN封装（5mm×5mm），集成散热焊盘。

?3. 典型应用?

• 电信交换机、服务器、网络设备等需多电压轨时序控制的系统。
• 故障分析场景：通过错误日志（带时间戳）追溯电源异常事件。

?4. 设计要点?

• ?布局建议?：RST引脚需靠近放置10kΩ上拉电阻和10nF去耦电容。
• ?ADC精度?：外部电压分压网络阻抗需<6kΩ以确保采样精度，报告误差受参考电压容差及ADC线性度影响。

?5. 文档结构?
包含特性描述、引脚定义、电气参数、寄存器映射、应用电路及封装信息，完整覆盖硬件设计至软件配置全流程。
