Texas Instruments TPS7H2201EVM电子保险丝评估模块 (EVM) 可以演示单个TPS7H2201电子保险丝(耐辐射/硬化塑料)的运行情况。Texas Instruments TPS7H2201EVM的占位面积可填充其他元件,用于测试并行或冗余电子保险丝等定制配置。
数据手册:*附件:Texas Instruments TPS7H2201EVM电子保险丝评估模块 (EVM)数据手册.pdf
特性

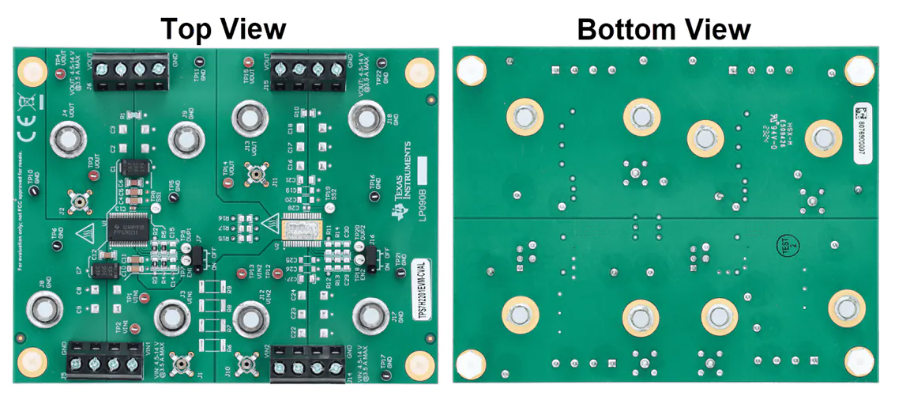

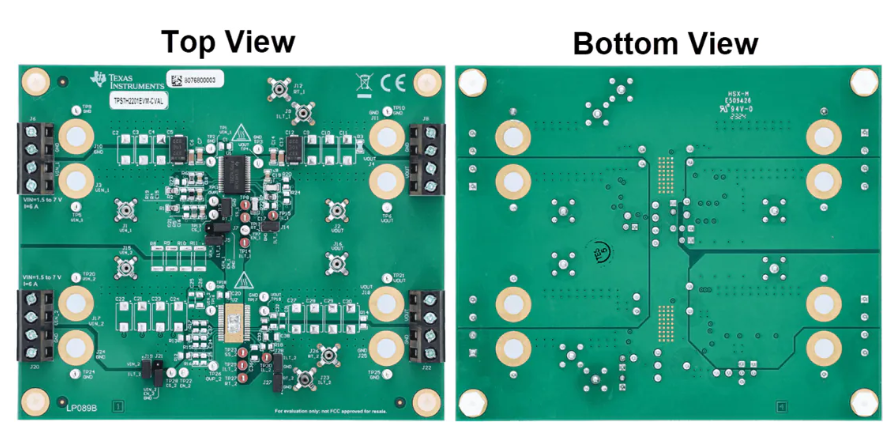

板布局
TPS7H2201EVM电子保险丝评估模块技术解析
一、核心特性
- ?灵活配置选项?:支持单器件和并联器件电路配置
- ?可编程保护功能?:可配置软启动、电流限制、使能阈值、欠压阈值和电容
- ?辐射耐受设计?:符合航空航天等严苛环境应用要求
- ?多重保护机制?:集成反向电流保护、过压保护和可配置浪涌电流限制
二、硬件设计分析
2.1 默认配置参数
参数 | 值 | 说明 |
---|---|---|
输入电压(VIN) | 5V | 在器件推荐的1.5V至7V范围内 |
输出电流(IOUT) | 0-6A | 不超过器件最大连续电流 |
EN开启电压 | 4.7V | 由R2(100kΩ)和R4(14.9kΩ)设置 |
EN关闭电压 | 3.9V | 由R2(100kΩ)和R4(14.9kΩ)设置 |
OVP触发电压 | 5.7V | 由R1(100kΩ)和R5(11.1kΩ)设置 |
OVP释放电压 | 5.5V | 由R1(100kΩ)和R5(11.1kΩ)设置 |
软启动时间 | ≈9ms | 由C8(0.12uF)设置 |
电流限制 | 8.5A | 由R7(5.76kΩ)设置 |
2.2 关键接口说明
- ?电源接口?:
- J3/J6:VIN1输入和GND
- J17/J20:VIN2输入和GND
- J4/J22:VOUT输出和GND
- ?控制信号测试点?:
- TP7/TP22:EN1/EN2使能信号
- TP8/TP23:SS1/SS2软启动
- TP11/TP26:OVP1/OVP2过压保护
三、典型应用配置
3.1 单器件配置
评估模块默认配置为单器件工作模式,关键配置元件包括:
- U1:TPS7H2201MDAPTSEP主芯片
- R1/R2:100kΩ电阻(设置OVP和EN阈值)
- R4/R5:14.9kΩ/11.1kΩ电阻(设置OVP和EN阈值)
- C8:0.12uF电容(设置软启动时间)
3.2 并联配置
通过配置底部未焊接元件可实现并联工作模式,电流能力提升至12A。关键修改包括:
- 安装U2芯片
- 焊接R8-R11(0Ω电阻)实现功率路径并联
- 安装R19-R24(0Ω电阻)实现控制信号并联
?配置对比?:
参数 | 单器件 | 并联 |
---|---|---|
最大电流 | 6A | 12A |
输入电容 | 340μF×4 | 340μF×8 |
配置电阻 | 需保留R7 | 需保留R7/R18 |
四、测试方案设计
4.1 推荐测试设备
- 可调电源:0-10V/10A×2台
- 电子负载:0-15A可编程
- 示波器:带宽≥100MHz
- 温度记录仪(评估热性能)
4.2 关键测试项目
- ?保护功能验证?:
- OVP触发/释放阈值测试
- 电流限制响应测试
- ?动态特性测试?:
- 软启动波形测量(TP8/TP23)
- 故障恢复时间测试
- ?稳态性能测试?:
- 不同负载下的效率曲线
- 热成像分析(满负载条件)
五、设计指导
5.1 布局建议
- 功率路径使用≥2mm走线宽度
- 输入输出电容尽量靠近器件引脚
- 敏感信号(EN/OVP/SS)远离高频噪声源
5.2 元件选型
- 输入电容:≥330μF钽聚合物电容(如T530X337M010ATE006)
- 输出电容:10μF陶瓷电容(如CL31A106KBHNNNE)
- 分压电阻:1%精度薄膜电阻(如RT0805BRD系列)
六、应用场景
