创龙科技266fps高帧率视频采集方案说明

在RK3588没出来之前，CameraLink视频高速采集处理方案一般都是基于进口DSP + FPGA架构。近几年来，随着各个行业对国产化比例的要求越来越高，国产CameraLink视频方案的需求日趋明显。

RK3588一经推出，立即火爆工业自动化、能源电力、安防、通信等行业！得益于8核（4核A76 + 4核A55）、8纳米技术，国产属性的RK3588很快被很多开发者用于CameraLink视频方案上。

外加6TOPS的AI算力加持，可使CameraLink视频方案的功能进一步加强。因此，在CameraLink视频方案上，RK3588 + FPGA的王炸组合逐渐都会被开发者优先考虑了。

RK3588 + Titan-2全国产平台

瑞芯微RK3588性能可谓十分炸裂，它集成了4核ARM Cortex-A76@2.4GHz与4核ARM Cortex-A55@1.8GHz + 6TOPS算力AI引擎。它还具备PCIe 3.0接口，可与高端FPGA通过PCIe进行高速图像数据传输。我们实测过两者的通讯速率可达2400MB/s，完全满足高帧率视频图像传输要求。

1年前，创龙科技推出了基于瑞芯微RK3588 + 紫光同创Titan-2 PG2T390H FPGA（可选贴Xilinx Kintex-7 XC7K325T）的工业核心板和评估板。这个国产ARM + FPGA平台推出没多久，库存的评估板很快就被订购完了，可见需求十分旺盛。

核心板的ARM、FPGA、ROM、RAM、电源、晶振、连接器等所有元器件均采用国产工业级方案，国产化率100%，可提供“赛宝实验室”国产化率认证报告。

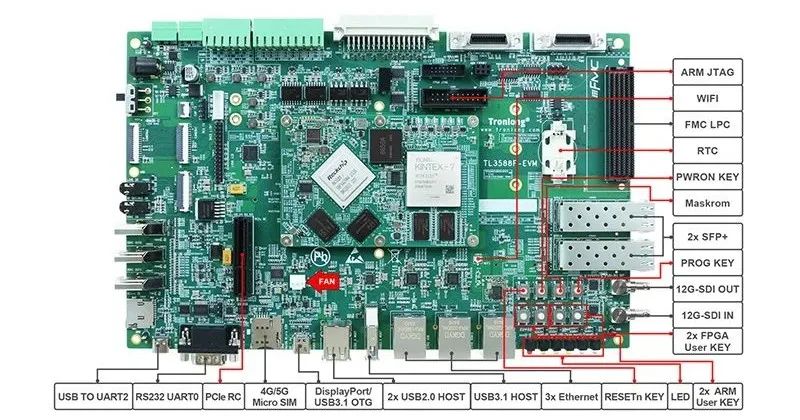

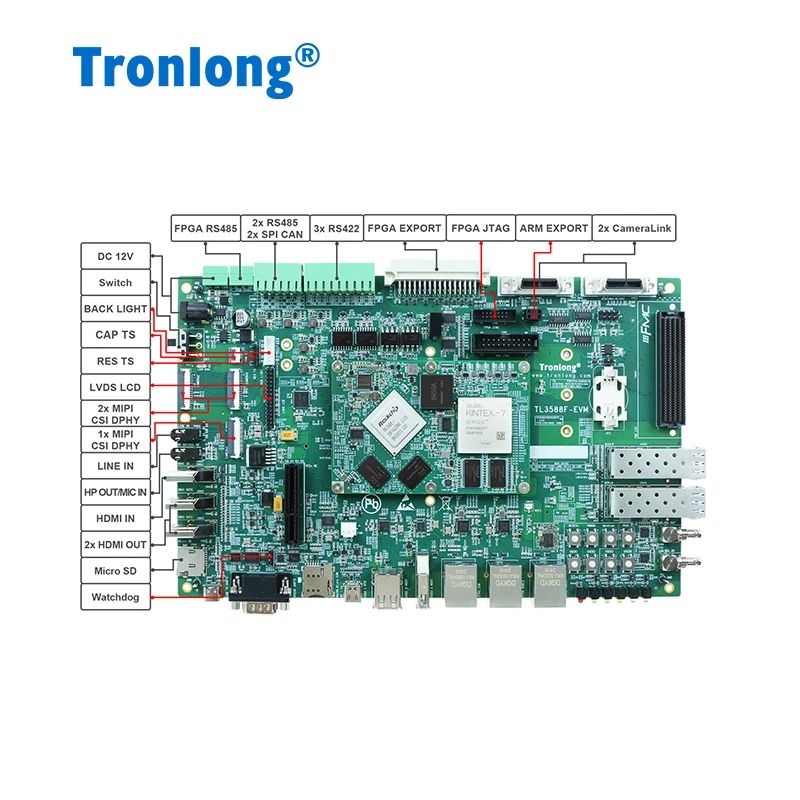

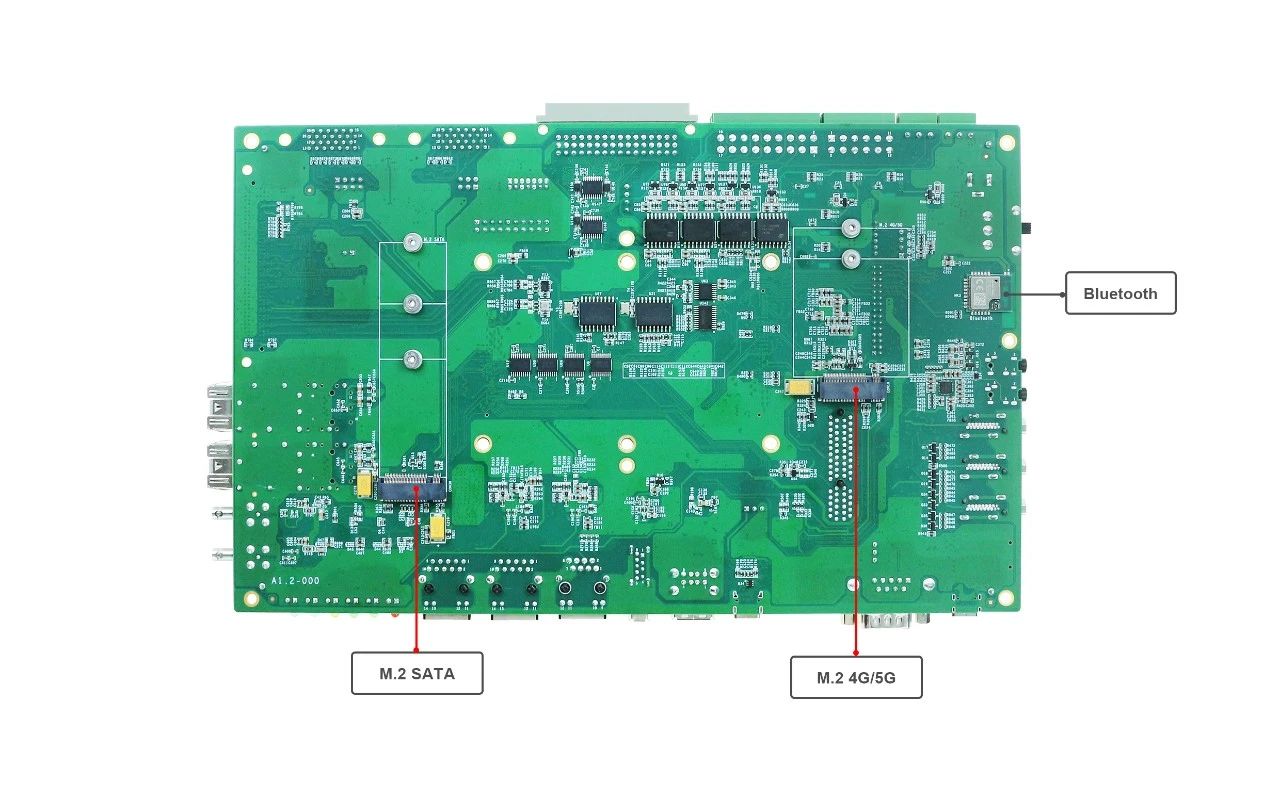

评估板具备丰富的接口资源，包括Ethernet、RS422/RS485、USB 3.1、CAN、SFP+等通信接口，以及MIPI CSI、HDMI IN/OUT、CameraLink、12G-SDI等音视频接口，可满足客户的项目评估需求！

266fps高帧率视频采集方案

方案说明

案例通过RK3588 + Titan-2 FPGA评估板的CameraLink接口，进行分辨率为1920x1080、最高帧率为266fps的视频采集，并通过HDMI接口输出采集到的视频，分辨率为1920x1080、帧率为60fps。

方案演示

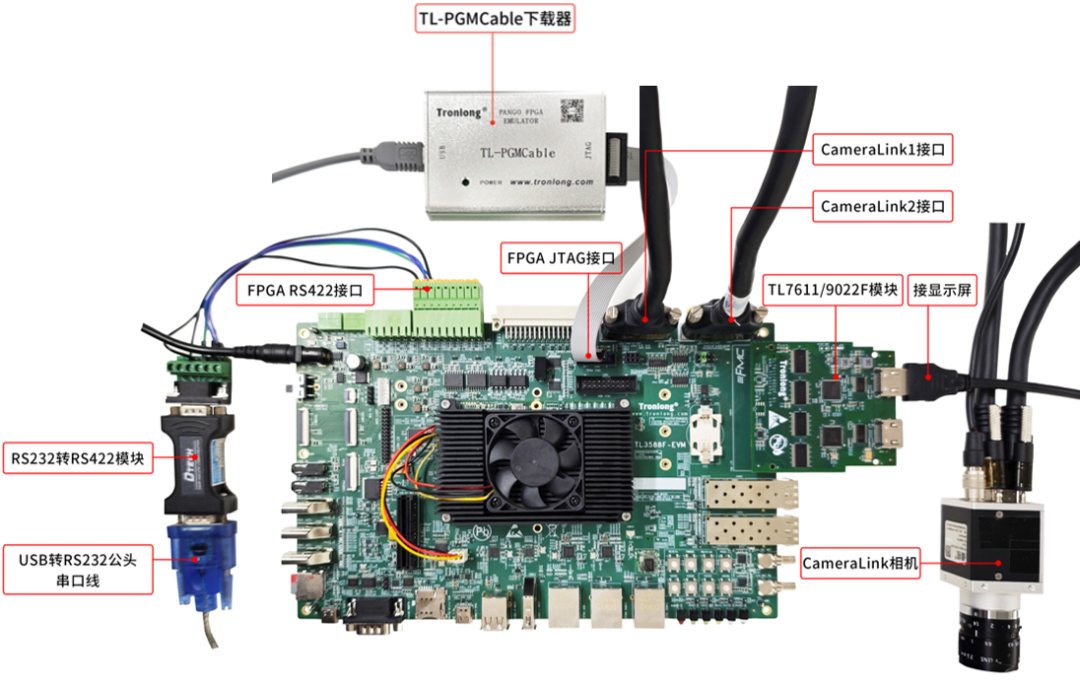

将TL7611/9022F模块、CameraLink相机、HDMI显示屏、评估板等对应连接，硬件连接如下图所示。

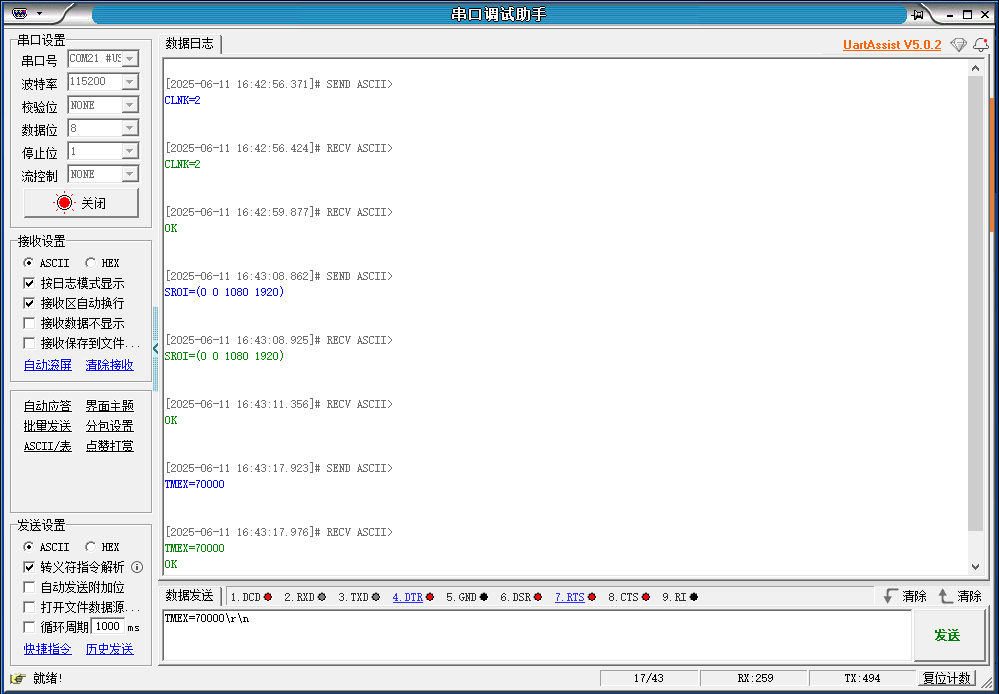

请运行Full模式程序，然后打开串口调试助手，依次输入命令"CLNK=2 "配置相机为Full模式，输入命令"SROI=(0 0 1080 1920) "配置分辨率为1920x1080，输入命令"TMEX=70000 "配置曝光时间为70000us。

配置完成后，即可看到HDMI显示屏输出黑白图像。
