TPS7H3014-SP 抗辐射、QMLV、14V 四通道电源定序器技术手册

该TPS7H3014是一款集成式3V至14V、四通道抗辐射性保证电源定序器。可以通过以菊花链配置连接多个设备来扩展通道数。该器件为具有高电平有效（“导通”）输入的集成电路（IC）提供顺序上行和下行控制信号。此外，还提供了SEQ_DONE和PWRGD标志来监视受监控电源树的顺序和电源状态。
*附件：tps7h3014-sp.pdf

精确的599mV ±1%阈值电压和24μA ±3%迟滞电流提供可编程的上升和下降监测电压。上升和下降延迟时间通过单个电阻器进行全局编程。此外，还提供了一个调节时间定时器来跟踪 SENSEx 上的上升电压。除了这些功能外，还集成了 FAULT 检测引脚，用于监控内部生成的故障，并为电源排序空间应用提供更高的系统级可靠性。QML 变体 5962R2320101VXC 提供标准微电路图 （SMD）。

特性

• 辐射性能：
  • 辐射硬度保证 （RHA），QML 的总电离剂量 （TID） 高达 100 krad（Si），SEP 的总电离剂量 （TID） 为 50 krad（Si）
  • 单事件闩锁 （SEL）、单事件烧毁 （SEB） 和单事件栅极破裂 （SEGR） 对线性能量转移 （LET） 的免疫性高达 QML 的 75 MeV-cm2/mg 和 SEP 的 43 MeV-cm2/mg
  • 单事件功能中断 （SEFI） 和单事件瞬态 （SET） 的表征，QML 的 LET = 75 MeV-cm2/mg 和 SEP 的 43 MeV-cm2/mg
• 宽电源输入电压范围 （VIN）：3V 至 14V
• 使用单个器件对多达 4 个电压轨进行排序和监控
  • 菊花链功能可延长通道数
• 单电阻可编程全局定时器，用于：
  • 序列上下延迟
  • 排序调节时间
• 倒序顺序向下
• 精密阈值电压和迟滞电流
  • VTH_SENSEx 599mV ±1%）：电压、温度和辐射 （TID）
  • IHYS_SENSEx 24μA ±3%）：电压、温度和辐射 （TID）
• 推挽式输出，可编程上拉电压在1.6V至7V 之间
  • 全局 ENx 上拉域 （VPULL_UP1）
  • 公共SEQ_DONE和PWRGD上拉域（VPULL_UP2）
• FAULT 漏极开路输出，用于监控状态机引起的故障
• 塑料包装的废气经过 ASTM E595 测试
• 提供军用（–55°C 至 125°C）温度范围

参数

方框图

?1. 产品概述?

• ?型号?：TPS7H3014-SP（航天级）和TPS7H3014-SEP（增强型塑料封装），均为辐射硬化、14V、4通道电源时序控制器。
• ?特性?：
  • 抗辐射性能：总电离剂量（TID）达100 krad(Si)（QML级）或50 krad(Si)（SEP级），抗单粒子效应（SEL/SEB/SEGR）。
  • 宽输入电压范围（3V至14V），可扩展通道数（支持级联）。
  • 精准阈值电压（599mV ±1%）和迟滞电流（24μA ±3%）。
  • 可编程全局定时器（延时和调节时间）。

?2. 关键功能?

• ?时序控制?：支持4通道电压轨的上下电时序管理，支持反向顺序关断。
• ?监测功能?：通过SENSEx引脚监测电压轨状态，阈值和迟滞可编程。
• ?输出配置?：推挽输出（ENx、SEQ_DONE、PWRGD），支持1.6V至7V的可编程上拉电压。
• ?故障管理?：内置FAULT引脚，用于监控状态机触发的故障。

?3. 应用场景?

• 卫星电力系统（EPS）、FPGA/SoC/AFE等复杂数字处理器的电源时序控制。

?4. 技术细节?

• ?引脚配置?：提供22引脚陶瓷封装（CFP）和24引脚塑料封装（TSSOP），引脚功能包括电源输入、时序控制、监测比较器等。
• ?电气特性?：详细列出了绝对最大额定值、ESD等级、热性能及定时器参数（如延时范围0.25ms至25ms）。

?5. 设计支持?

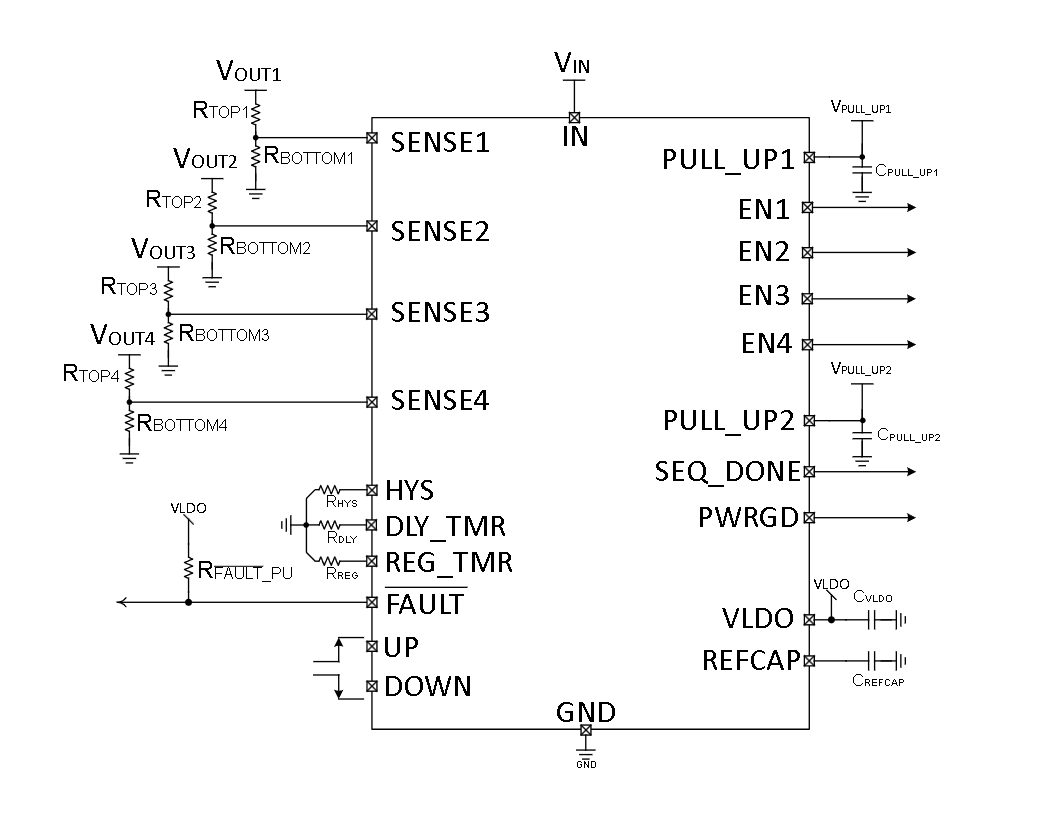

• ?典型应用电路?：包括电阻分压器设计、定时器配置、级联扩展方法。
• ?布局建议?：强调低阻抗电源连接和去耦电容的靠近放置。

?6. 文档支持?

• 包含辐射测试报告（TID、SEE）、评估模块指南（EVM）及相关参考设计链接。

?7. 版本更新?

• 修订版D（2025年7月）新增SEP型号说明，修正了状态机描述和部分参数标注。

该文档为航天及高可靠性应用提供了完整的电源时序解决方案，涵盖硬件设计、性能验证及辐射环境适应性数据。
