TPS7H3014-SP/SEP 辐射硬化14V四通道电源时序器技术文档总结-电子发烧友网

该TPS7H3014是一款集成式3V至14V、四通道抗辐射性保证电源定序器。可以通过以菊花链配置连接多个设备来扩展通道数。该器件为具有高电平有效（“导通”）输入的集成电路（IC）提供顺序上行和下行控制信号。此外，还提供了SEQ_DONE和PWRGD标志来监视受监控电源树的顺序和电源状态。
*附件：tps7h3014-sep.pdf

精确的599mV ±1%阈值电压和24μA ±3%迟滞电流提供可编程的上升和下降监测电压。上升和下降延迟时间通过单个电阻器进行全局编程。此外，还提供了一个调节时间定时器来跟踪 SENSEx 上的上升电压。除了这些功能外，还集成了 FAULT 检测引脚，用于监控内部生成的故障，并为电源排序空间应用提供更高的系统级可靠性。QML 变体 5962R2320101VXC 提供标准微电路图（SMD）。

特性

辐射性能：
- 辐射硬度保证（RHA），QML 的总电离剂量（TID）高达 100 krad（Si），SEP 的总电离剂量（TID）为 50 krad（Si）
- 单事件闩锁（SEL）、单事件烧毁（SEB）和单事件栅极破裂（SEGR）对线性能量转移（LET）的免疫性高达 QML 的 75 MeV-cm2/mg 和 SEP 的 43 MeV-cm2/mg
- 单事件功能中断（SEFI）和单事件瞬态（SET）的表征，QML 的 LET = 75 MeV-cm2/mg 和 SEP 的 43 MeV-cm2/mg
宽电源输入电压范围（VIN）：3V 至 14V
使用单个器件对多达 4 个电压轨进行排序和监控
- 菊花链功能可延长通道数
单电阻可编程全局定时器，用于：
- 序列上下延迟
- 排序调节时间
倒序顺序向下
精密阈值电压和迟滞电流
- VTH_SENSEx 599mV ±1%）：电压、温度和辐射（TID）
- IHYS_SENSEx 24μA ±3%）：电压、温度和辐射（TID）
推挽式输出，可编程上拉电压在1.6V至7V 之间
- 全局 ENx 上拉域（VPULL_UP1）
- 公共SEQ_DONE和PWRGD上拉域（VPULL_UP2）
FAULT 漏极开路输出，用于监控状态机引起的故障
塑料包装的废气经过 ASTM E595 测试
提供军用（–55°C 至 125°C）温度范围

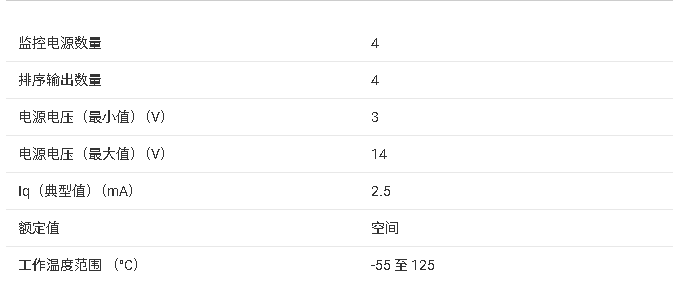

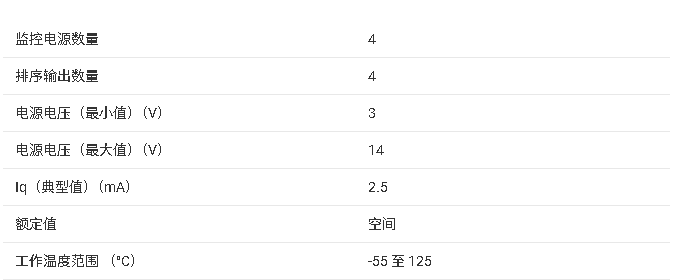

参数

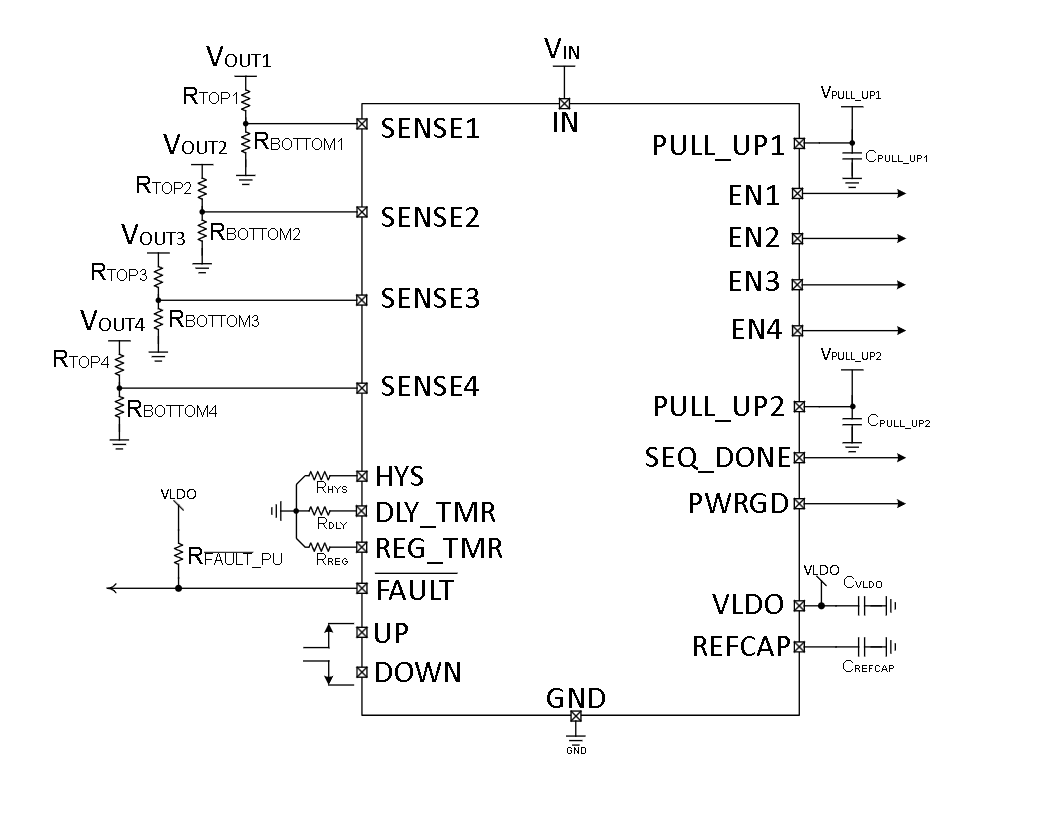

方框图

?1. 核心特性?

?辐射性能?：
- 总电离剂量（TID）耐受：QML级达100 krad(Si)，SEP级达50 krad(Si)。
- 抗单粒子效应：包括闩锁（SEL）、烧毁（SEB）、栅极击穿（SEGR），LET阈值达75 MeV-cm?/mg（QML）和43 MeV-cm?/mg（SEP）。
- 单粒子功能中断（SEFI）和瞬态（SET）特性已表征。
?电源管理?：
- 宽输入电压范围（VIN）：3V至14V。
- 可编程时序控制：支持4通道电压轨的时序启动/关闭，支持级联扩展通道数。
- 全局定时器：通过单电阻设置启动/关闭延迟（0.25ms–25ms）及稳压时间。
?精密监测?：
- 阈值电压（VTH_SENSEx）：599mV ±1%，全温度、辐射条件下保持精度。
- 迟滞电流（IHYS_SENSEx）：24μA ±3%，确保抗噪稳定性。

?2. 应用场景?

卫星电力系统（EPS）、FPGA/SoC/AFE等复杂数字处理器的电源时序控制。
航天应用中的多电压轨管理。

?3. 功能描述?

?时序控制?：通过UP/DOWN引脚触发时序启停，支持自动监测电压轨状态（SENSEx输入）。
?故障管理?：内置FAULT引脚指示内部状态机触发的故障（如超时未稳压、顺序异常）。
?输出配置?：
- EN1–EN4为推挽输出，电压由PULL_UP1设定（1.6V–7V）。
- SEQ_DONE和PWRGD标志由PULL_UP2配置，用于系统状态监控。

?4. 关键设计参数?

?电气特性?：
- 静态电流（IQ_IN）：2.5mA–4mA（待机状态）。
- 欠压锁定（UVLO）：上升阈值2.79V，下降阈值2.64V。
?时序精度?：
- 传播延迟（tpd_ENx）：3.4μs–6.5μs（无延迟模式）。
- 热关断：触发温度177°C，恢复温度164°C。

?5. 封装与型号?

?封装选项?：
- HFT（22引脚陶瓷扁平封装）：适用于QMLV-RHA级。
- PW（24引脚TSSOP塑料封装）：适用于SEP级。
?型号差异?：
- TPS7H3014-SP：军用温度范围（-55°C至125°C），全辐射硬化。
- TPS7H3014-SEP：空间增强塑料封装，TID性能略低。

?6. 设计支持?
