Texas Instruments TPSM63608同步降压直流/直流电源模块是一款高度集成的36V、6A直流/直流解决方案，集成了多个功率 MOSFET、一个屏蔽式电感器和多个无源器件，并采用增强型HotRod? QFN封装。该模块的VIN和V~~OUT~~引脚位于封装的边角处，可优化输入和输出电容器在布局中的放置。模块下方具有四个较大的散热焊盘，可在制造过程中实现简单布局和轻松处理。TPSM63608具有1V到20V输出电压，旨在快速、轻松实现小尺寸PCB的低EMI设计。总体解决方案仅需四个外部元件，并且省去了设计流程中的磁性和补偿元件选择过程。

数据手册：*附件：Texas Instruments TPSM63608同步降压直流-直流电源模块数据手册.pdf

虽然尺寸小，操作简单，设计用于在空间受限的应用，但是Texas Instruments TPSM63608模块具有许多特性来实现稳健的性能：具有迟滞功能的精密使能端可实现输入电压UVLO调节、电阻可编程开关节点压摆率和扩频以改善EMI。与集成式V CC 、自举和输入电容器一起使用，可提高可靠性和密度。该模块可配置为在满负载电流范围 (FPWM) 内保持恒定开关频率，也可配置为可变频率 (PFM) 以提高轻负载效率。该模块包含PGOOD指示器，可实现时序控制、故障报告和输出电压监测功能。

特性

支持功能安全
- 来辅助功能安全系统设计的文档
多功能36 V IN 、6A~~OUT~~同步降压模块
- 集成MOSFET、电感器和控制器
- 可调节输出电压范围为1V至20V
- 6.5mm × 7.5mm × 4mm超模压塑料封装
- 结温范围：–40°C至125°C
- 可调频率范围：200kHz至2.2MHz
- 负输出电压应用功能
在整个负载范围内具有超高效率
- 峰值效率：95%+
- 用于提升效率的外部偏置选项
- 外露焊盘可实现低热阻抗 (EVM θ J A =18.2°C/W)
- 关断时的静态电流为：0.6?A （典型值）
- 典型压差：0.5V（4A负载时）
超低传导和辐射EMI签名
- 具有双输入路径和集成电容器的低噪声封装可降低开关振铃
- 电阻器调节的开关节点压摆率
- 符合CISPR 11和32 B类发射要求
适用于可扩展电源
- 引脚兼容（36V、8A）
固有保护特性可实现稳健设计
- 精密使能输入和漏极开路PGOOD指示器（用于时序、控制和VIN UVLO）
- 过流和热关断保护

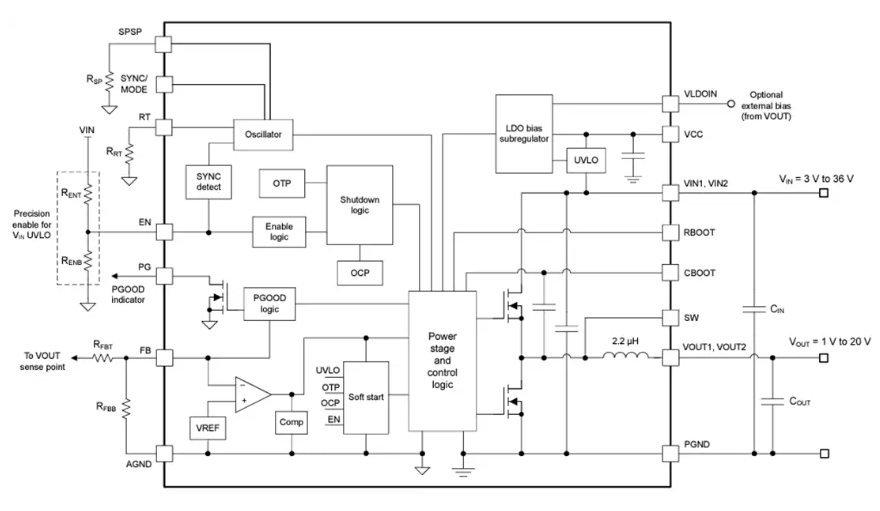

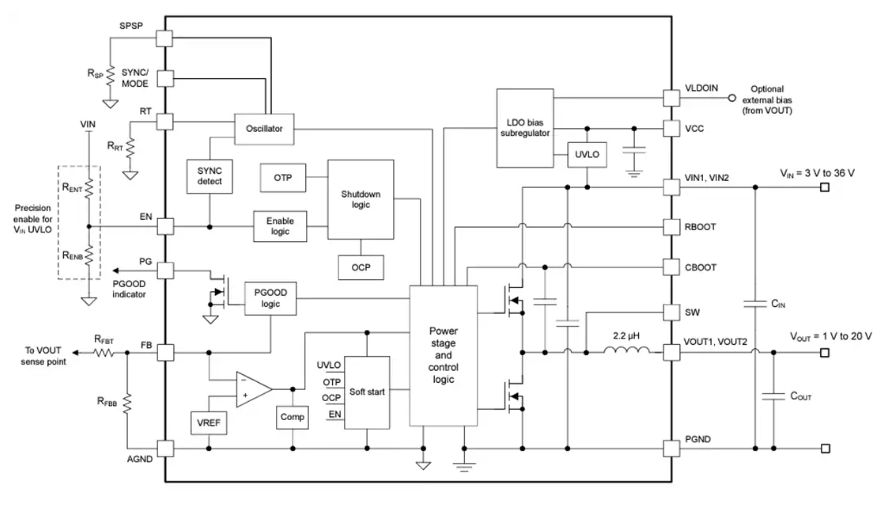

功能框图

德州仪器TPSM63608高密度同步降压DC/DC电源模块技术解析

一、产品核心特性与创新设计

TPSM63608是德州仪器(TI)推出的高集成度同步降压电源模块，具有以下突出特性：

?1. 宽范围输入输出能力?

输入电压范围：3V至36V（瞬态耐受42V）
输出电压范围：1V至20V可调（25mV步进精度）
持续输出电流：6A（峰值8A）

?2. 超高集成度设计?

集成功率MOSFET、屏蔽电感和控制器
6.5mm×7.5mm×4mm HotRod? QFN封装
仅需4个外部元件即可工作

?3. 卓越的能效表现?

峰值效率>95%（VOUT=5V时）
0.6μA超低关断静态电流
0.5V典型压降电压（4A负载时）

?4. 增强型EMI性能?

双输入路径设计降低开关振铃
可调开关节点压摆率（通过RBOOT配置）
满足CISPR 11/32 Class B EMI标准

二、关键电路设计要点

1. 外围元件选型指南

元件类型	推荐参数	典型型号
输入电容	2×10μF陶瓷(X7R)	Murata GRM32ER71H106KA12L
输出电容	3×47μF陶瓷(X7R)	TDK CGA6P3X7S1H106M
反馈电阻	RFBT=100kΩ	Vishay CRCW系列
频率设置电阻	15.8kΩ(1MHz)
