昂科烧录器支持HOPERF华普微的FSK发射芯片CMT2189D

昂科技术作为芯片烧录领域的领导者，在推出新版烧录软件的同时，也宣布扩充了其兼容芯片型号列表。华普微的FSK发射芯片CMT2189D位列新增型号之中，现已获得昂科通用烧录平台AP8000的支持。
CMT2189D是一款搭载增强型1T-8051内核的低功耗SoC RF发射器，具备以下关键特点和功能：
1. 该系列芯片支持27～960MHz，OOK调制或(G)FSK调制的无线发射功能；
2. 高效单端PA，输出功率可调范围0~+13dBm，+13dBm发射时仅需18mA；
3. 8kB OTP程序存储体和12kB ROM（用于存储API函数库）；
4. 采用单线（1-WIRE）在线仿真功能，用户可通过专用1-WIRE调试器把目标调试代码直接下载到片内PRAM中运行，调试非常便捷；而不像传统OTP芯片无法支持在线仿真，需要特定仿真器，调试非常麻烦；
5. 内置AES-128加速器和真随机数产生器(TRNG)，并提供32位序列号(ID)，非常合适用于发射信息需要进行加密等遥控或主动RFID场合；
6. 支持双时钟运行架构，系统运行内部高速时钟的同时，可以采用内部低功耗RC振荡进行低功耗定时唤醒模式；
7. 内置12位高精度高速SAR-ADC，适用于传感器的无线采集场合。

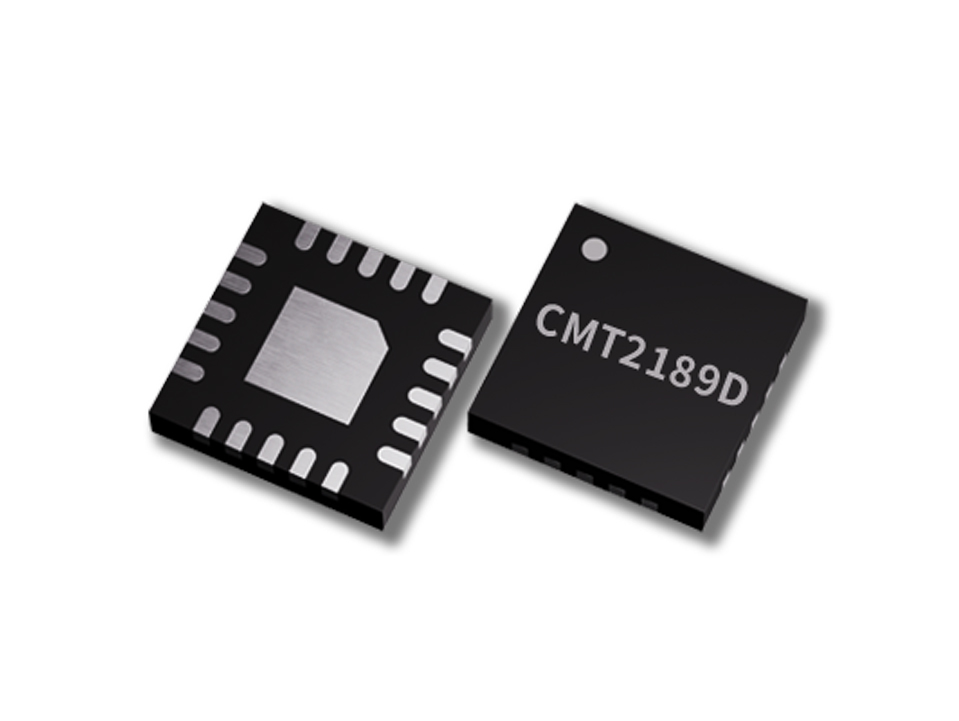

CMT2189D

产品特性
MCU特性
? 高性能8051
– 单指令周期（1T-8051）
– 高达24MIPS
– 8kB RAM/8kB OTP
– 内置512 bits EEPROM
– 12kB ROM（API函数库）
– 单线在线仿真调试接口
? 数字外设
– 内置AES-128加速引擎
– 真随机数产生器
– 1xUART
– 1xSPI
– 1xWDT
– 1xRTC（仅内部32KHz）
– 2x16位多功能定时器（支持PWM/CCP）
– 14xGPIO，均支持电平变化中断/唤醒
? 模拟外设
– Sub-1G发射模块
– 12位SAR-ADC, 100ksps, 8-ch
– 内置高速3/12/24MHz RC振荡器
– 内置低功耗32kHz RC振荡器
? 代码安全性
– 内置多重程序保护，保密性能高
– 烧录串口（S3S接口）带锁死功能

Sub-1G发射模块特性
? 工作频率：27–960MHz
? 调制模式：OOK、G/FSK
? 数据率
– 0.5–40kbps（OOK）
– 0.5–200kbps（G/FSK）
? 输出功率：+13dBm（Max.）
? 工作电流：18 mA@+13 dBm, 433.92MHz FSK
? 单端高效Class E高效发射PA
? PA Ramping斜率根据速率可变

低功耗特性
? 工作电压：2.0~3.6V
? 工作温度：- 40℃~+85℃
? 关机电流：300nA
? RTC模式：800nA

应用
? 车库门遥控
? 遥控门禁系统
? 消费类无线遥控
? 智能家居
? 家居安防
? 有源RFID标签
? 无线传感网络
? WM-Bus T1模式

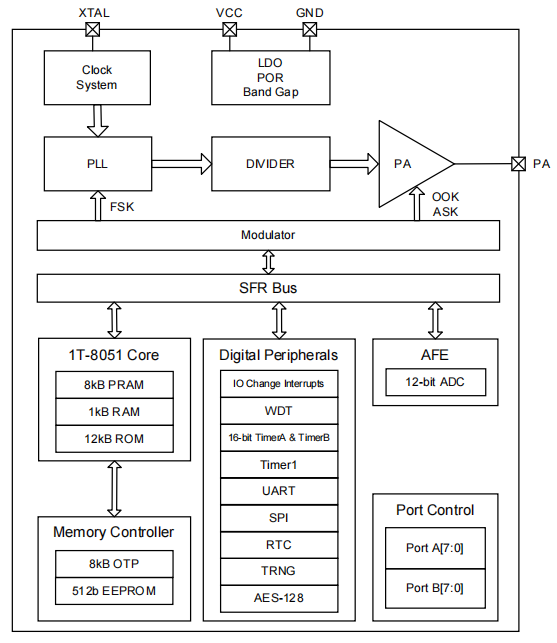

系统框图

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖华普微全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

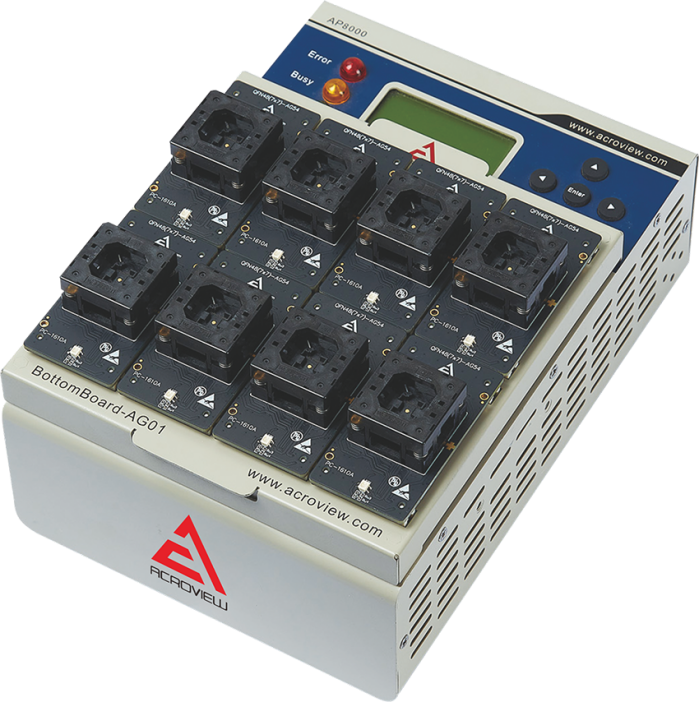

AP8000_通用烧录器_芯片烧录器

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。
在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖ESPRESSIF, ALLWINNER, ALLEGRO, TI, RENESAS等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。
