数字隔离器，变频器安全运行的 “隐形引擎”

众所周知，在工业控制领域中，变频器是一种应用变频技术与微电子技术，通过改变交流电机的供电频率和电压来精准控制电机转速的电力控制设备，其不仅能间接提升电机的能效比，实现节能减排，还集成了过流、过压、过载等保护功能，是现代工业中被广泛使用的、不可或缺的重要设备之一。

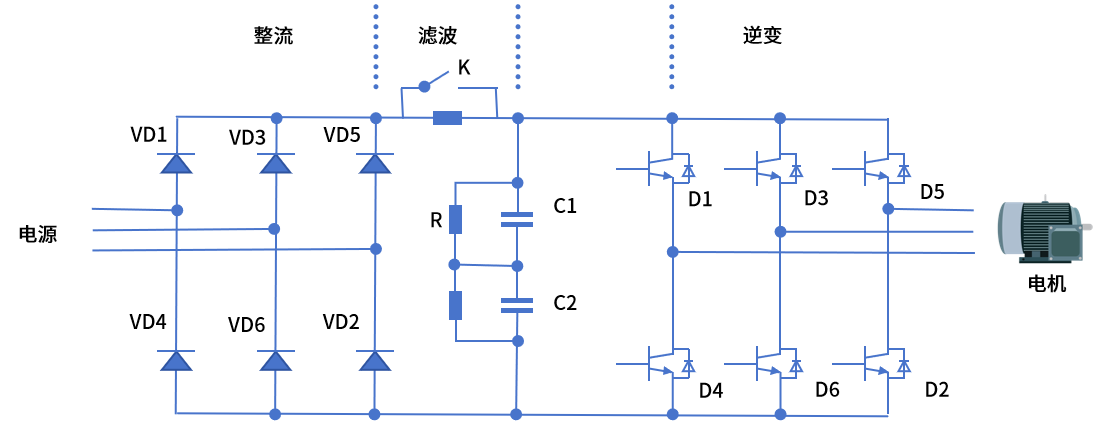

一种通用变频器的主电路示意图

如上图所示，变频器是一个集成了整流、滤波、逆变等功能的完整电气装置，其工作原理为将工频交流电（如380V/220V、50Hz）整流为直流电，再通过滤波电路对整流后的直流电进行平稳化处理，最后通过逆变电路将平稳的直流电逆变为频率可调的交流电，从而改变交流电机的供电频率，实现电机的转速调节。

变频器中，为什么要进行电气隔离？

值得一提的是，变频器中的MOSFET/IGBT功率管在工作过程（DC-AC逆变）中会进行高速开关动作，并产生高频谐波、电磁辐射与共模噪声等不良干扰现象，进而引发控制系统误动作、信号失真、通讯中断与测量仪表失准等一系列问题。

故此，为抑制不良干扰现象，确保信号的精准传输，同时阻断变频器主电路（整流、逆变）中数百至数千伏的高压电流传导至低压控制电路，避免安全隐患的发生，采取有效的电气隔离措施已成为设计高端、可靠、稳定变频器的必然选择。

而数字隔离器作为一种能在电气隔离状态下实现信号稳定传输的关键器件，不仅能阻断高低压电路之间的电气传导路径，还能隔绝电磁辐射与共模噪声对信号传输的干扰，已成为当前市场中提升变频器系统稳定性与电气安全性的核心器件之一。

数字隔离器，如何守护变频器的安全运行？

随着现代工业向高精度、高能效等方向持续发展，数字隔离器已成为变频器中连接“弱电控制”与“强电功率”的关键桥梁，它通过电气隔离、噪声抑制和信号保真，解决了电磁干扰导致的系统不稳定问题，同时还能保障敏感元件与操作人员的安全。

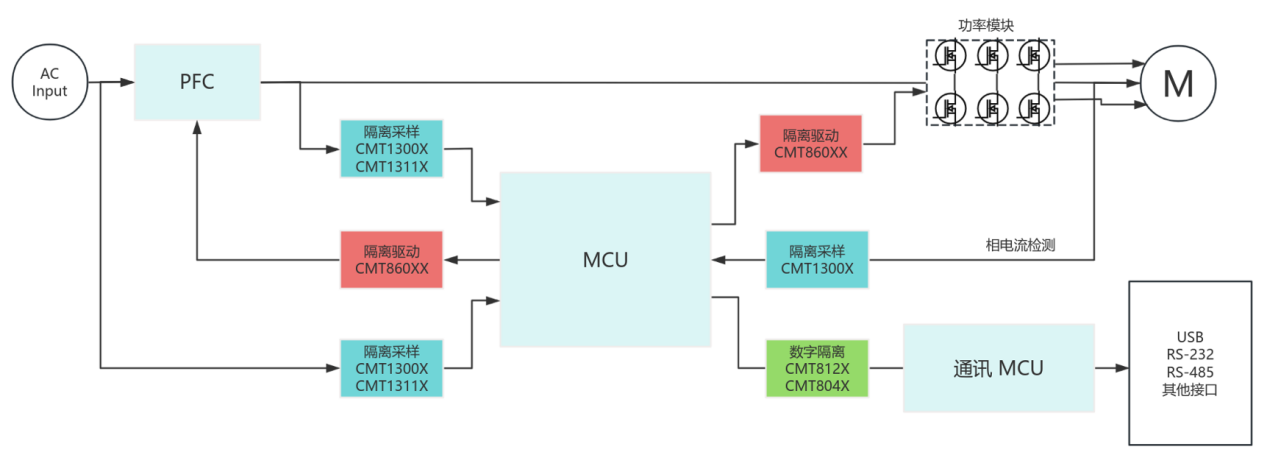

一种典型变频器电路的电气隔离方案示意图

如上图所示，在华普微为变频器所提供的电气隔离方案中，CMT860XX等隔离驱动芯片可应用在系统主控MCU与功率管（MOSFET/IGBT）之间，能有效防止高压窜入控制侧损坏敏感元件，同时放大PWM控制信号以提供足够驱动电流，适配宽禁带半导体的高频开关需求，且其还集成了失效防护机制，可保障变频器电路的高效、可靠运行。

CMT130X等隔离采样芯片可应用在MCU与高压母线之间，能阻断母线高压向控制电路窜入的风险，同时还能有效抑制噪声干扰，对母线电压、电流等模拟信号进行采样，为MCU提供高精度的数字化采样数据，大幅提升系统可靠性。

CMT812X、CMT804X等标准数字隔离芯片可被应用于主控MCU与串行总线（RS485/SPI/IIC）之间，能有效消除接地环路、阻断噪声通过地线或信号线耦合到通信链路，确保数据通信的稳定性。

展望未来，随着工业自动化与绿色制造的加速推进，数字隔离器作为保障电力电子设备安全运行的核心器件，其发展将深度契合工业领域的变革迭代需求，向集成化、低功耗、高性能等方向持续突破，为工业装备的安全高效运行筑牢基础，助力制造业向高质量、可持续方向发展。
