UC39432 精密模拟控制器技术手册

UC39432 是一款可调精密模拟控制器，如果 ISET 引脚接地，具有 100mA 灌电流能力。ISET和地之间的电阻器将修改跨导，同时降低最大电流吸收。这将进一步控制光耦合器配置。微调的精密基准电压源以及同相误差放大器输入 可访问自定义配置。姊妹器件是UC39431可调分流稳压器，具有板载电阻网络，提供六个预编程电压电平以及外部编程功能。
*附件：uc39432.pdf

特性

• 可编程跨导，实现最佳电流驱动
• 可访问的1.3V精密基准电压源
• 提供两个误差放大器输入
• 0.7% 总参考公差
• 0.4% 初始精度
• 2.2V至36.0V工作电源电压和用户可编程基准电压源
• 在整个电源电压范围内保持基准精度
• 卓越的精度和更轻松的补偿，适用于光隔离器应用
• 低静态电流（典型值0.50mA）

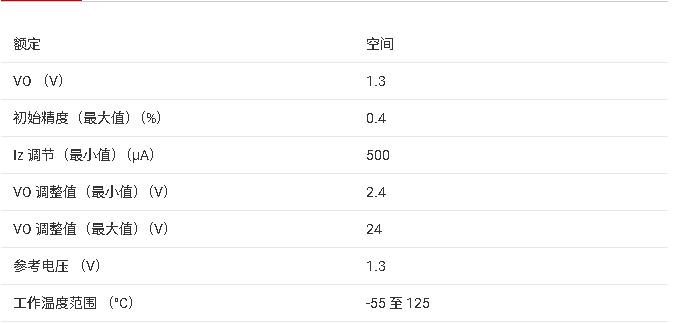

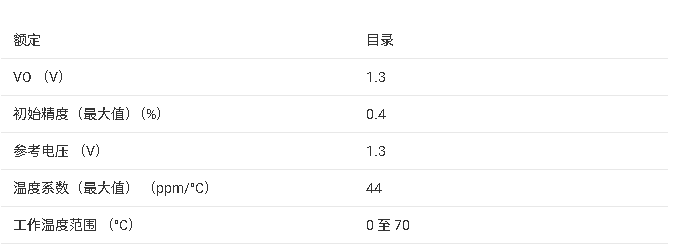

参数

该文档是德州仪器(TI)发布的UC39432系列芯片的封装选项附录和技术规格说明，主要内容包括：

1. ?产品型号与封装信息?

• 列出了UC29432/UC39432系列多个型号（如UC29432D、UC39432BD等）
• 封装类型：SOIC（8引脚）和PDIP（8引脚）
• 状态均为"Active"（量产状态）
• 包装数量：管装(TUBE)75/50个，卷带包装(T&R)2500个

2. ?技术参数?

• 工作温度范围：
  • 标准版：-25°C至85°C
  • 扩展版：-40°C至85°C
  • 特殊版：0°C至70°C
• RoHS合规性：全部型号均为"Yes"
• 焊料材质：均采用NIPDAU无铅焊料
• MSL等级：多数为Level-2（260°C峰值回流焊）

3. ?包装规格?

• 卷带(Reel)包装尺寸：
  • 直径330mm，宽度12.4mm
  • 载带间距8mm
• 管装(Tube)规格：
  • 长度506.6mm(SOIC)/506mm(PDIP)
  • 宽度8mm(SOIC)/13.97mm(PDIP)
