Texas Instruments SN7AHC132 4通道4输入与非门是一款四通道正与非门，设计用于2V至5.5V VCC运行。该器件以正逻辑执行布尔函数Y = A × B或Y = A + B。Texas Instruments SN7AHC132的施密特触发器输入可提供更高的抗噪性，支持慢速输入信号转换。

数据手册：*附件：Texas Instruments SN7AHC132 4通道4输入与非门数据手册.pdf

特性

• 工作范围：2V至5.5V VCC
• 从缓慢输入转换运行
• 温度补偿阈值电平
• 高抗噪性
• 引脚分配与SN74AHC00相同
• 闭锁性能超过250mA，符合JESD 17标准
• 静电放电保护超出JESD 22标准
  • 2000V人体模型
  • 200V机器模型
  • 1000V充电器件模型

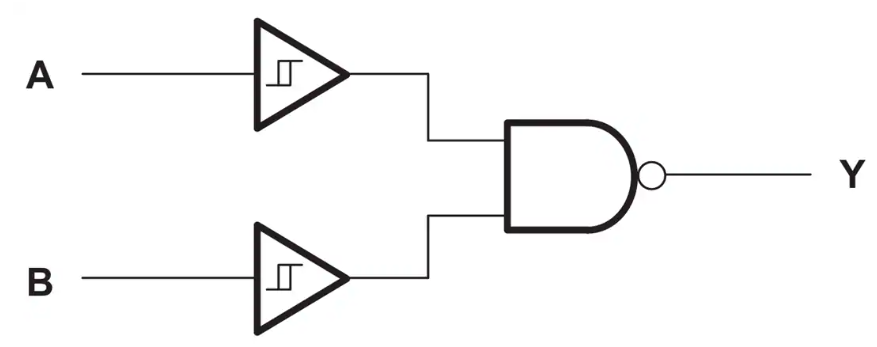

功能框图

SN74AHC132四通道施密特触发与非门技术解析与应用指南

一、器件概述

SN74AHC132是德州仪器(TI)推出的高性能四通道2输入正逻辑与非门集成电路，具有以下核心特性：

• ?施密特触发输入?：提供增强的噪声抗扰度，支持缓慢输入信号转换
• ?宽工作电压范围?：2V至5.5V VCC
• ?温度补偿阈值?：确保在不同温度下的稳定性能
• ?高速操作?：5V供电时传播延迟仅7.7ns(最大值)
• ?高驱动能力?：输出电流±8mA
• ?低静态功耗?：典型值仅2μA
• ?工作温度范围?：-40°C至125°C(商用级)

二、关键电气特性

1. 绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至7V
• 输出电压范围：-0.5V至VCC+0.5V
• 连续输出电流：±25mA
• 存储温度范围：-65°C至150°C

2. 推荐工作条件

• 电源电压：2V至5.5V
• 输入高电平电压：VCC×0.7(2V供电时为1.4V)
• 输入低电平电压：VCC×0.3(2V供电时为0.6V)
• 输入信号转换速率：≤20ns/V
• 工作温度范围：-40°C至125°C

3. 开关特性

在CL=50pF负载条件下：

• 3.3V供电时传播延迟：15.4ns(最大值)
• 5V供电时传播延迟：9.7ns(最大值)
• 静态功耗电容：14pF(典型值)

三、功能描述

1. 逻辑功能

SN74AHC132包含四个独立的2输入施密特触发与非门，每个门执行布尔函数Y = (A·B)'。功能表如下：

2. 引脚配置

?14引脚封装引脚定义?：

1. 1A：通道1输入A
2. 1B：通道1输入B
3. 1Y：通道1输出
4. 2A：通道2输入A
5. 2B：通道2输入B
6. 2Y：通道2输出
7. GND：地
8. 3Y：通道3输出
9. 3A：通道3输入A
10. 3B：通道3输入B
11. 4Y：通道4输出
12. 4A：通道4输入A
13. 4B：通道4输入B
14. VCC：电源

四、设计注意事项

1. 电源设计

• 每个VCC引脚应添加0.1μF去耦电容
• 电源走线宽度≥15mil(1A电流条件)
• 3.3V系统建议使用SN74LVC132系列以获得最佳性能

2. 信号完整性

• 关键信号走线应等长匹配
• 避免90°转角，使用圆弧或45°走线
• 输出负载电容应≤50pF以获得最佳性能

3. 热管理

• 连续工作电流限制：25°C时25mA
• TSSOP封装热阻θJA=147.7°C/W
• 大面积接地覆铜改善散热

五、应用场景推荐

1. ?工业控制系统?：PLC数字I/O信号调理与噪声过滤
2. ?通信设备?：时钟信号整形与抖动消除
3. ?汽车电子?：传感器信号调理与抗干扰处理
4. ?消费电子?：按键信号去抖动电路
5. ?测试设备?：逻辑信号隔离与电平转换
