高性能配电智能化元件：ARTU 系列远程终端单元及其广泛应用与多元传输能力

一、概 述

ARTU系列远程终端单元是高性能配电智能化元件，应用于智能配电、工业自动化等领域。ARTU100系列远程终端单元提供开关量输入、开关量输出、模拟量输入、模拟量输出，能够将采集到的信号通过RS485串口、RJ45以太网接口、2G、Lora、4G无线通讯将数据传输至后台。

符合标准：

二、型号说明

注：选配模块时MPOW电源模块必选。

三、技术参数

主体：

可选功能：

其他技术参数：

四、安装与接线

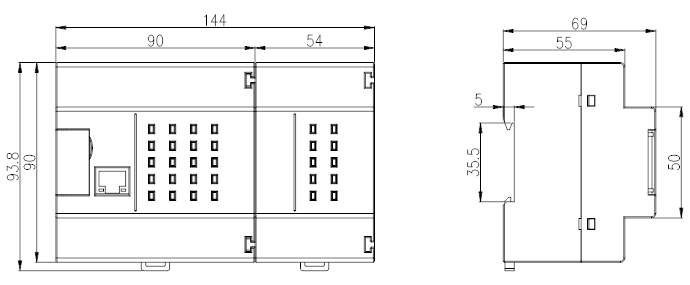

4.1外形尺寸

注：主体长度为90mm，模块长度为54mm，电源模块长度为54mm。

4.2安装方式
采用导轨、壁挂双安装方式。
4.3 接 线

主体：

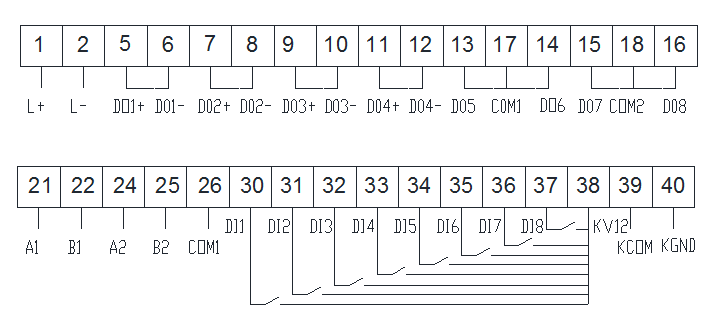

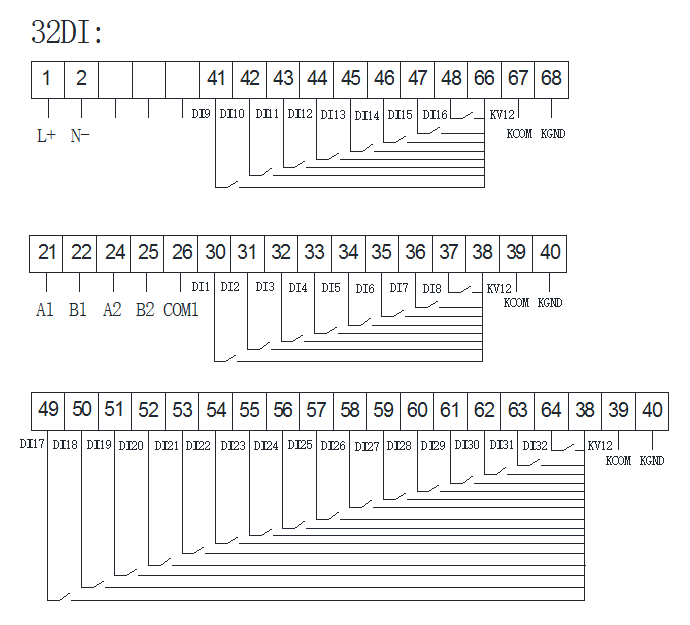

ARTU100-K32:

注：DI1-DI8和DI17-DI32共用38.39.40端子。

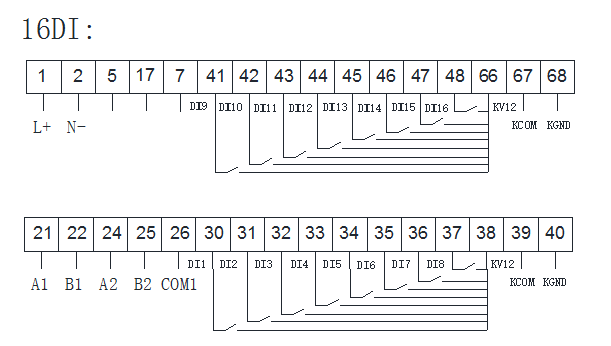

ARTU100-K16:

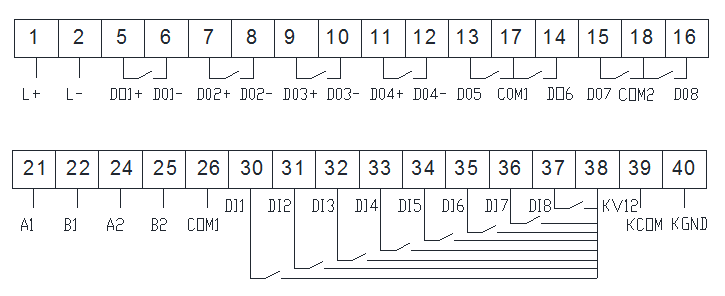

ARTU100-KJ8:

ARTU100-KJC8:

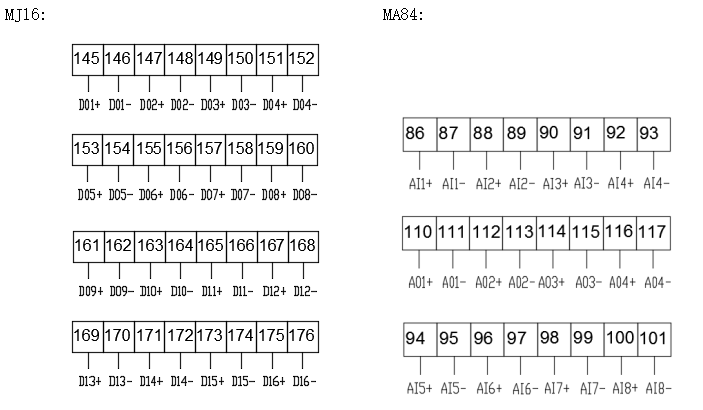

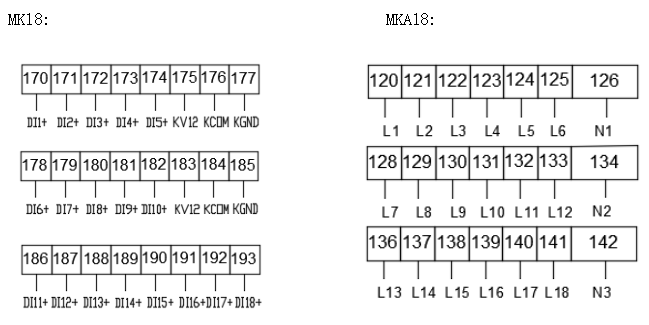

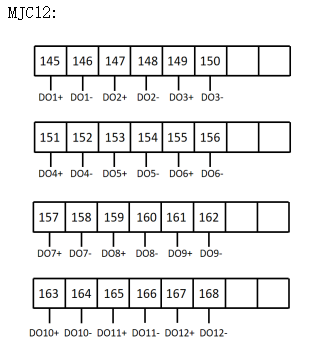

模块：

注：MK18模块中，170-177、186-193共用一个KV12、KCOM 、KGND端口（175-177）。

4.4指示灯状态说明

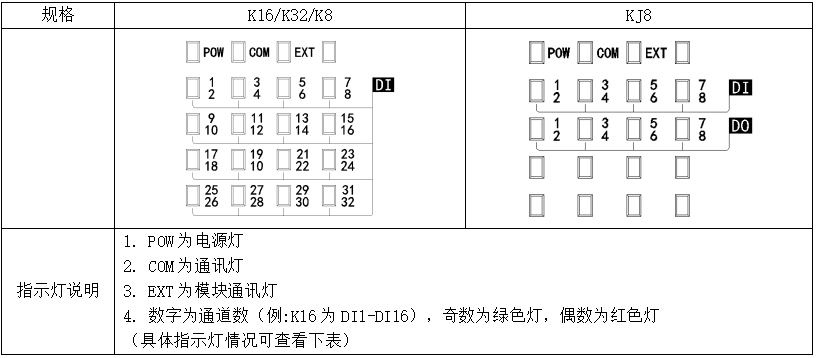

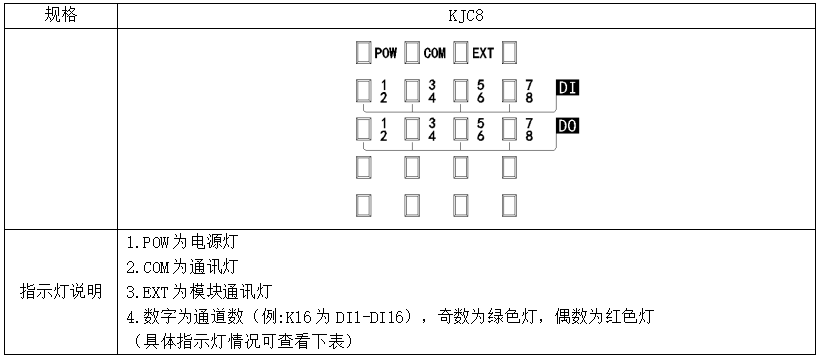

主体：

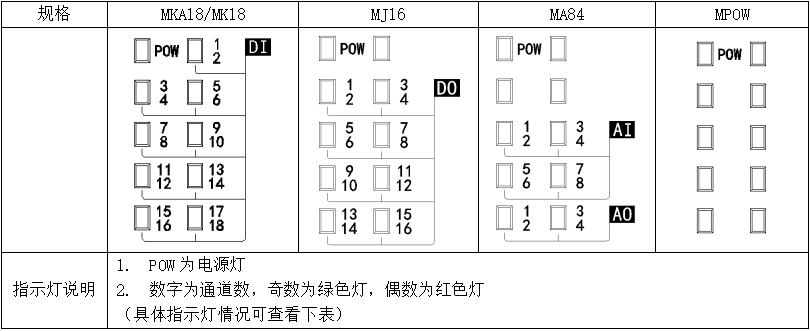

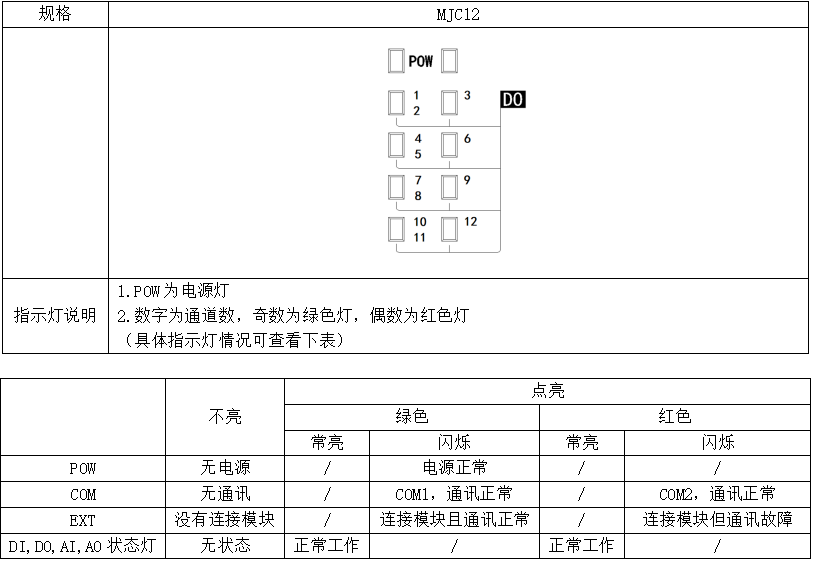

模块：

五、小结

ARTU系列远程终端单元是高性能配电智能化元件，应用于智能配电、工业自动化等领域。ARTU100系列远程终端单元提供开关量输入、开关量输出、模拟量输入、模拟量输出，能够将采集到的信号通过RS485串口、RJ45以太网接口、2G、Lora、4G无线通讯将数据传输至后台。（技术咨询：187--0211--2032）
