AS32S601与ASP4644S芯片抗辐照性能解析及核电站消防应用

摘要： 本文对国科安芯推出的AS32S601型MCU和ASP4644S电源芯片的抗辐照性能进行深入剖析，并探讨其在核电站消防系统中的应用潜力。通过对芯片抗辐照机制、实验数据及结果的严谨分析，揭示其在高能粒子环境下的可靠性优势。结合核电站消防系统对电子设备的严苛要求，详细阐述芯片在提升系统稳定性、安全性和功能完整性方面的关键作用，旨在为核电站消防技术的升级发展提供理论依据和技术支持。

一、引言

核电站作为能源供应的重要支柱，其安全性备受瞩目。在复杂恶劣的运行环境中，电子设备需具备卓越的抗辐照性能，以确保核电站的稳定运行。芯片作为电子系统的核心部件，其抗辐照能力直接关系到整个系统的可靠性。随着核电技术的不断发展，对电子设备抗辐照性能的要求日益提高。因此，深入研究和开发具备高效抗辐照性能的芯片，对于提升核电站的安全性具有重要意义。

（一）核电站环境对电子设备的挑战

核电站内部存在高辐射、高温、高湿度等多种恶劣环境因素，这些因素对电子设备的性能和稳定性提出了严峻挑战。高能粒子辐射可能导致芯片内部电路的电离和翻转，从而引发系统故障或误操作。此外，高温和高湿度环境也会加速芯片的老化和失效过程。因此，电子设备在核电站环境中必须具备出色的抗辐照性能、耐高温特性和可靠性。

（二）芯片抗辐照技术的发展现状

目前，芯片抗辐照技术主要集中在以下几个方面：一是采用先进的半导体工艺，如SOI（绝缘体上硅）和深亚微米技术，提高芯片的抗辐照能力；二是通过优化芯片的电路设计，如增加冗余电路、采用纠错编码（ECC）等技术，降低高能粒子对芯片的影响；三是开发新型的抗辐照材料和封装技术，减少外部辐射对芯片内部电路的干扰。

二、AS32S601型MCU抗辐照性能解析

（一）芯片概述

AS32S601型MCU是国科安芯研制的一款基于32位RISC-V指令集的抗辐照MCU产品，具备丰富的Flash容量和卓越的抗辐照性能，符合企业宇航级标准。该芯片具有工作频率高达180MHz、工作输入电压支持2.7V–5.5V、低功耗（休眠电流≤200μA，典型工作电流≤50mA）、符合AEC-Q100grade1认证标准（汽车级）等特点，同时具备高安全、低失效、多IO、低成本等优势。

（二）抗辐照性能测试

1. 测试目的与方法

利用皮秒脉冲激光单粒子效应试验装置，采用激光正面辐照试验方法，评估芯片抗单粒子效应能力。通过调整激光能量，模拟不同LET（线性能量传输）值的重离子对芯片的辐照，观察芯片的工作状态变化。

2. 试验条件与设备

试验环境 ：试验在严格受控的环境下进行，温度为24℃，湿度为42%RH。

试验设备 ：主要试验设备包括皮秒脉冲激光单粒子效应装置、三维移动台、CCD摄像机和控制计算机等，所有设备均在检定或计量有效期内。

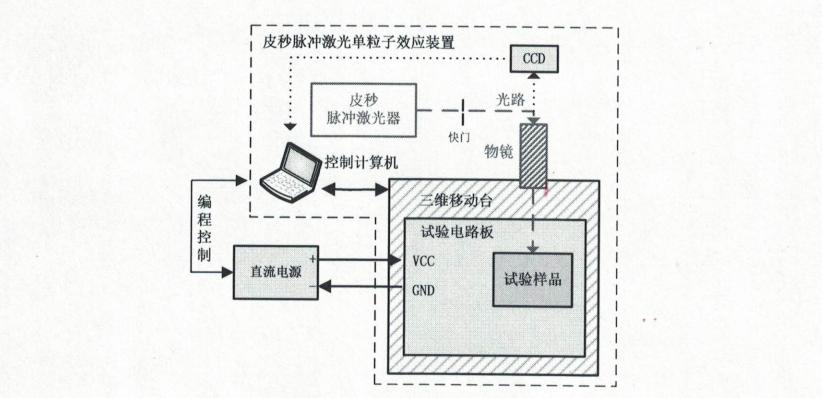

试验装置原理 ：试验装置原理框图如图1所示。焊接试验样品的试验电路板固定于三维移动台上，三维移动台的位置和移动方式由控制计算机编程控制；脉冲激光器产生的激光经过相应光路调节和物镜聚焦后辐照试验样品；试验样品表面和激光光斑可由CCD相机成像在控制计算机显示；试验样品由直流电源供电并实时监测配套电路输出变化。

图1 皮秒脉冲激光单粒子效应装置原理框图

3. 试验过程

将芯片固定于三维移动台，通过控制计算机编程控制其位置移动。设定激光扫描路径，使激光覆盖整个芯片表面。

逐步增加激光能量，从初始的120pJ（对应LET值为5±1.25MeV·cm?·mg??）开始，直至芯片出现单粒子效应或达到最高能量1830pJ（对应LET值为75±18.75MeV·cm?·mg??）。

4. 单粒子效应判定及处理方法

当试验样品工作状态出现异常（超过正常芯片工作电流的1.5倍），认为发生单粒子锁定效应（SEL）。发生单粒子效应时，试验人员手动给测试电路断电，同时关闭激光快门，停止三维移动台的扫描程序。

（三）抗辐照性能结果与分析

1. 测试结果

在激光能量为120pJ时，芯片正常工作，未出现单粒子效应。随着激光能量逐步提升，在能量达到1585pJ（对应LET值为75±16.25MeV·cm?·mg??）时，监测到芯片发生单粒子翻转（SEU）现象。

2. 分析

芯片在较高LET值下才出现SEU，表明其具备出色的抗单粒子效应能力。这主要归功于芯片内部的抗辐照设计，包括电路结构的优化、布局的合理规划以及工艺的改进等。这些措施有效降低了高能粒子对芯片内部电路的干扰和破坏，提高了芯片在辐照环境下的可靠性。

从实验数据可以看出，AS32S601型MCU在不同激光能量下的表现较为稳定。其抗辐照性能指标达到企业宇航级标准，满足在高能粒子环境下长期稳定工作的需求。

三、ASP4644S芯片抗辐照性能解析

（一）芯片概述

ASP4644S芯片是国科安芯推出的一款抗辐照设计的四通道降压稳压器，符合企业宇航级标准。该芯片采用BGA77封装，适用于4–14V的宽输入电压范围，每通道可输出0.6–5.5V电压，最大可驱动5A的负载。

（二）抗辐照性能特点

抗辐照设计 ：芯片采用先进的抗辐照设计技术，在芯片内部集成了多种抗辐照措施。例如，在电路设计中采用了冗余设计、纠错编码（ECC）等技术，提高了芯片在辐照环境下的可靠性。

抗辐照性能指标 ：芯片的SEU抗辐射能力达到75Mev·cm?/mg或10??次/器件?天，SEL抗辐射能力达到75Mev·cm?/mg。这些指标表明芯片在复杂的辐照环境中能够稳定工作，满足核电站消防系统对电子设备抗辐照性能的严苛要求。

四、芯片在核电站消防领域的应用

（一）核电站消防系统的特点与需求

高安全性要求 ：核电站消防系统肩负着保障核电站安全运行的重要使命，其电子设备必须具备极高的可靠性，以确保在火灾等紧急情况下能够迅速、准确地响应。

复杂恶劣的环境条件 ：核电站内部存在高辐射、高温、高湿度等多种恶劣环境因素，对电子设备的性能和稳定性提出了严峻挑战。

实时性与稳定性要求 ：消防系统需要实时监测火灾情况，并及时启动灭火措施。因此，电子设备必须具备快速响应和稳定运行的能力。

（二）AS32S601型MCU在核电站消防领域的应用优势

强大的数据处理能力 ：AS32S601型MCU具有高速处理数据的能力，能够快速接收和分析来自各种传感器的信号，如烟雾传感器、温度传感器等。这使得消防系统能够及时发现火灾隐患，为火灾的早期预警和快速响应提供有力保障。

丰富的接口资源 ：芯片具备多种通信接口，如SPI、USART、FlexI2C等，便于与其他设备进行数据交互。这有利于构建集成化的消防系统，实现火灾监测、报警、灭火控制等功能的协同运作。

高抗辐照性能保障系统稳定性 ：在核电站的高辐射环境下，AS32S601型MCU的抗辐照性能使其能够稳定运行，避免因辐照导致的系统故障或误操作。这为消防系统的可靠性提供了坚实基础。

（三）ASP4644S芯片在核电站消防领域的应用优势

稳定的电源供应 ：作为四通道降压稳压器，ASP4644S芯片能够为核电站消防系统中的各种电子设备提供稳定可靠的电源。其具备过流、过温、短路保护等功能，有效保护设备免受电源故障的损害。

抗辐照性能确保系统可靠性 ：与AS32S601型MCU相同，ASP4644S芯片的抗辐照性能使其在核电站的高能粒子环境下能够稳定工作，为消防系统的持续稳定运行提供了有力保障。

多通道输出满足复杂系统需求 ：芯片的四通道输出设计能够满足核电站消防系统中多种设备的供电需求，实现电源的集中管理和分配。这不仅提高了系统的集成度，还降低了系统的复杂性和成本。

（四）AS32S601型MCU与ASP4644S芯片的协同应用

系统架构设计 ：在核电站消防系统中，AS32S601型MCU可作为核心控制器，负责数据采集、处理和系统控制。ASP4644S芯片则为系统中的各种传感器、执行器等设备提供稳定的电源供应。

协同工作原理 ：当火灾发生时，烟雾传感器、温度传感器等设备将检测到的信号传输至AS32S601型MCU。MCU对信号进行快速处理和分析，判断火灾情况，并发出相应的控制指令。同时，ASP4644S芯片为传感器、执行器等设备提供稳定的电源，确保设备的正常工作。

应用效果与优势 ：这种协同应用模式充分发挥了两款芯片的优势，实现了核电站消防系统的高效、稳定运行。AS32S601型MCU的强大数据处理能力和抗辐照性能，与ASP4644S芯片的稳定电源供应和抗辐照特性相结合，提高了系统的可靠性、安全性和实时性。在实际应用中，该系统能够快速响应火灾情况，及时采取灭火措施，有效保障核电站的安全运行。

（五）应用前景与发展趋势

技术升级与优化 ：随着芯片技术的不断发展和创新，AS32S601型MCU和ASP4644S芯片的性能将不断提升。例如，进一步优化芯片的抗辐照设计，提高其在更高能粒子环境下的可靠性；开发更高效的电源管理技术，降低芯片的功耗，提高系统的能效比。

系统集成与智能化 ：未来核电站消防系统将更加注重系统的集成化和智能化。通过将AS32S601型MCU和ASP4644S芯片与其他先进的传感器、执行器等设备进行深度集成，构建智能化的消防系统。利用大数据分析、人工智能等技术，实现火灾的早期预警、智能诊断和自动灭火，提高系统的自动化程度和响应速度。

安全标准与规范的完善 ：随着核电技术的发展，相关的安全标准和规范将不断完善。芯片制造商和系统集成商需要密切关注这些标准的变化，确保产品和系统符合最新的安全要求。同时，积极参与国际标准的制定，提升我国在核电领域的技术水平和国际影响力。

五、结论

通过深入解析AS32S601型MCU和ASP4644S芯片的抗辐照性能，并探讨其在核电站消防领域的应用，得出以下结论：

优异的抗辐照性能 ：AS32S601型MCU和ASP4644S芯片均具备出色的抗辐照能力，能够在高能粒子环境下稳定运行。其抗辐照性能指标满足企业宇航级标准，为核电站消防系统提供了可靠的电子设备基础。

强大的功能优势 ：AS32S601型MCU具备强大的数据处理能力和丰富的接口资源，能够满足核电站消防系统对数据采集、处理和系统控制的需求。ASP4644S芯片则以其稳定的电源供应、多通道输出和抗辐照性能，为消防系统中的各种设备提供了可靠的电源保障。

协同应用的显著成效 ：在核电站消防系统中，AS32S601型MCU与ASP4644S芯片的协同应用，充分发挥了各自的优势，实现了系统的高效、稳定运行。该系统能够快速响应火灾情况，及时采取灭火措施，有效提升了核电站的安全性和可靠性。
