凡亿Allegro Skill辅助功能之颜色方案
在使用Allegro软件时，为不同功能的层和对象设置不同颜色是一种高效的设计策略。这种颜色区分不仅能让工程师快速识别和定位关键部分，加速设计过程，还能促进团队成员之间的沟通，使设计意图更加清晰。Allegro提供了灵活的颜色管理功能，允许用户根据项目需求或个人偏好自定义颜色方案，这种灵活性有助于设计者更好地适应不同的设计环境。合理的颜色配置不仅能提升PCB设计的直观性，还能减少视觉疲劳。此外，Fanyskill脚本提供了三种预设的颜色方案，用户可以一键选择并应用，进一步简化了颜色设置的过程。

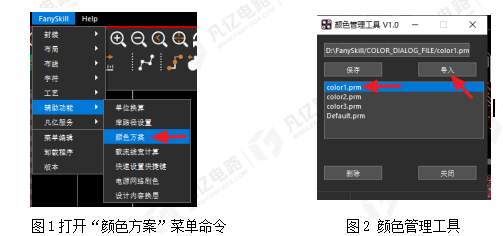

1、如图1所示执行菜单命令“Fanyskill-辅助功能-颜色方案”随即会弹出如图2所示对话框，在该对话框中，用户可以从下方提供的color1、color2或者color3这三种颜色方案中任选其一，点击“导入”按钮后稍作等待，即可快速完成颜色设置，整个过程简单便捷。

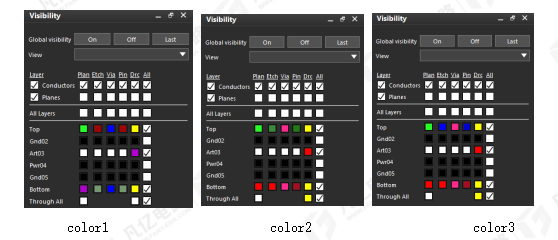

2、Color1方案颜色和Default方案颜色设置是一样的。三种颜色方案对比如图2所示，可根据自己习惯进行选择。
图2 三种颜色方案对比图
