凡亿Allegro Skill辅助功能之单位换算
在软件使用过程中通常需要英制单位和公制单位进行切换；PCB制造商通常对设计文件有特定的单位要求；在团队协作中，不同成员可能习惯使用不同的单位制（英制或者公制），单位换算可以确保设计文件的准确性、兼容性和可制造性。通过合理的单位换算，可以避免设计误差、满足制造要求，并提高团队协作效率。因此，单位换算是PCB设计过程中不可或缺的一部分。
为了帮助设计人员高效、准确地完成单位换算，凡亿SKILL脚本提供了一个便捷的公英制单位转换工具，可以快速实现不同单位之间的换算，避免手动计算产生误差，节省时间。
1、如图1所示执行菜单命令“Fanyskill-辅助功能-单位换算”随即弹出如图2所示“计算器”对话框，在“计算器”对话框中输入需要换算的数值，按“回车”键即可完成英制和公制单位的换算。

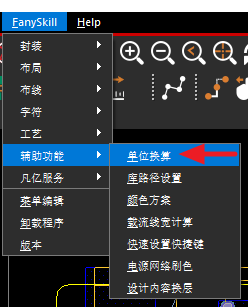

图1单位换算菜单命令
图2单位转换对话框
2、常见的单位换算如下：
1MM=39.37mil=0.03937inch
1mil=0.001inch=0.0254MM
1inch=1000mil=25.4MM
1OZ=0.035mm=1.37795mil=35um
