HT7886高压降压稳压器技术解析

引言：高压电源管理的技术挑战

在电动汽车启停、太阳能阵列供电等场景中，电源系统常面临5V-100V的宽压波动挑战。传统多级降压方案存在效率低、体积大等问题，而HT7886通过单芯片集成高压MOSFET（RDS(on)仅90mΩ）和迟滞控制技术，实现了"高压直降"的革新设计。其3.5A峰值限流与1MHz高频开关的组合，既保障了负载能力，又缩小了外围元件体积，成为工业与汽车电子小型化的关键器件。

一、核心技术解析：从参数到性能实现

1.宽压输入的硬件支撑

内部集成100V耐压MOSFET，通过自适应栅极驱动技术降低开关损耗，使效率在12V→5V转换时达93%

迟滞电压控制模式（响应时间<10μs）相比传统PWM控制，无需补偿网络即可应对±15%输入波动

2.动态保护机制

三重保护协同：3.5A峰值限流触发"打嗝模式"、145℃过热关断、MOSFET源极检测短路保护

静态电流低至200μA，支持电池设备待机时长延长3倍以上

3.高频化设计优势
1MHz开关频率允许使用2.2μH小型电感（常规方案需10μH），PCB面积减少60%

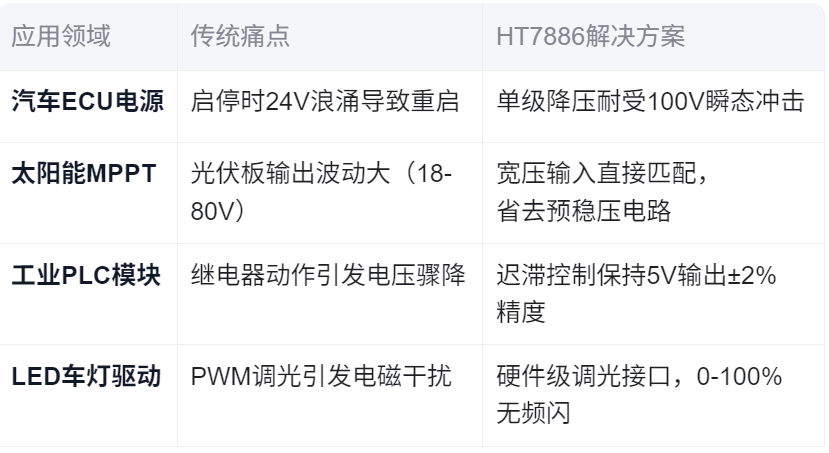

二、应用场景深度适配

三、设计实践关键点

1.PCB布局优化

输入电容需距Vin脚<5mm，SW节点走线宽度≥40mil以降低EMI

热设计：ESOP8封装底部需布置4×0.3mm散热过孔，铜箔面积≥15mm?

2.外围元件选型

推荐电感：TDK VLF10045-2R2M（2.2μH/3.5A饱和电流）

输出电容：低ESR陶瓷电容（22μF X5R+100nF并联）

结语：高压电源集成化的未来路径

HT7886通过"宽压耐受-高频转换-智能防护"的技术闭环，正在重新定义工业电源架构。随着汽车电子48V系统的普及和分布式能源发展，其单芯片解决多级转换的能力，将为高压场景提供更紧凑、更可靠的电源方案。设计者可借助其丰富的保护功能与灵活配置，加速产品迭代并降低系统复杂度，推动电力电子向高效集成化持续演进。
