Texas Instruments SN74LV3T97-EP可配置多功能门具有扩展电压操作以允许电平转换。八种3位输入模式决定输出状态。用户可以选择AND、NAND MUX、NOR、OR、反相器和非反相器逻辑功能。输出电平以电源电压 (V CC ) 为参考,并支持1.2V、1.8V、2.5V、3.3V和5V CMOS电平。
数据手册:*附件:Texas Instruments SN74LV3T97-EP可配置多功能门数据手册.pdf
输入采用较低阈值电路设计。此功能支持较低电压CMOS输入的升压转换(例如,1.2V输入到1.8V输出,或1.8V输入到3.3V输出)。5V 容忍输入引脚还支持向下转换(例如,3.3V到2.5V输出)。Texas Instruments SN74LV3T97-EP器件具有金键合线、-55至+105°C温度范围以及镀锡铅引线涂层。
特性
- 1.8V到5.5V的广泛操作范围
- 单电源电压转换器(参阅LVxT 增强输入电压)
- 升压转换
- 1.2V至1.8V
- 1.5V至2.5V
- 1.8V-3.3V
- 3.3V至5.0V
- 降压转换
- 5.0V、3.3V、2.5V至1.8V
- 5.0V、3.3V至2.5V
- 5.0V至 3.3V
- 升压转换
- 5.5V容限输入引脚
- 支持标准引脚排列
- 在5V或3.3V的V
CC下最高可达150Mbps - 闭锁性能超过250mA,符合JESD 17标准
- 支持国防、航空航天和医疗应用
- 受控基线
- 唯一组装/测试厂
- 唯一制造厂
- 延长的产品寿命周期
- 产品可追溯性
- 受控基线

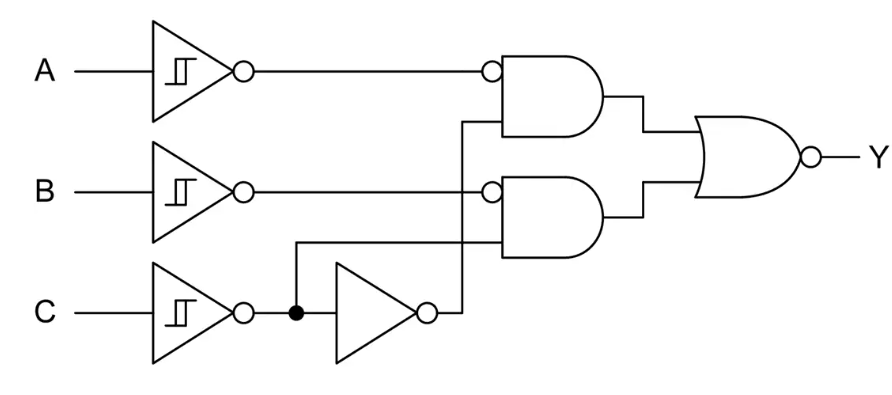

功能框图
SN74LV3T97-EP可配置多功能门技术解析
一、产品核心特性
SN74LV3T97-EP是德州仪器(TI)推出的增强型可配置多功能逻辑门器件,具有以下突出特性:
?电气特性?:
- 1.8V至5.5V宽工作电压范围
- 支持多种电压转换:
- 上转换:1.2V→1.8V, 1.5V→2.5V, 1.8V→3.3V, 3.3V→5.0V
- 下转换:5.0V/3.3V/2.5V→1.8V, 5.0V/3.3V→2.5V, 5.0V→3.3V
- 5.5V容限输入引脚
- 高达150Mbps数据传输速率(5V或3.3V供电时)
?逻辑功能?:
- 支持8种可配置逻辑功能:
- 多路复用器(MUX)
- 与门(AND)、或门(OR)
- 与非门(NAND)、或非门(NOR)
- 反相器、非反相器
- 3位输入组合确定输出状态
- TTL/CMOS兼容输入阈值
?可靠性?:
- 抗闩锁性能超过250mA(符合JESD 17标准)
- 工作结温范围:-55°C至125°C
- 适用于国防、航空航天和医疗应用
二、关键技术创新
1. 灵活的逻辑配置架构
- ?3输入8模式?:通过A、B、C三个输入引脚的不同组合,可配置实现8种基本逻辑功能
- ?真值表编程?:输出状态由3位输入的8种模式组合决定
- ?多功能集成?:单个器件可替代传统多个标准逻辑门,显著节省PCB空间
2. 增强型电压转换技术
- ?双向电平转换?:集成SCxT技术,支持1.2V至5V CMOS电平间的双向转换
- 上转换:低阈值电路支持低压CMOS输入
- 下转换:5V容限输入支持高压到低压转换
- ?自动参考输出?:输出电平始终参考供电电压(VCC)
3. 工业级保护设计
三、性能参数详解
1. 电气特性(典型值)
参数 | 条件 | 1.8V | 2.5V | 3.3V | 5V | 单位 |
---|---|---|---|---|---|---|
VOH | IOH=-8mA | 1.28V | 2.0V | 2.6V | 4.1V | V |
VOL | IOL=8mA | 0.1V | 0.1V | 0.2V | 0.3V | V |
ICC | 静态电流 | 40μA | 40μA | 40μA | 40μA | μA |
tpd | 传输延迟 | 16ns | 9.4ns | 7.0ns | 5.2ns | ns |
2. 热特性(TSSOP-14封装)
参数 | 值 | 单位 |
---|---|---|
结到环境热阻(θJA) | 147.7 | °C/W |
结到板热阻(θJB) | 90.9 | °C/W |
最大结温(TJ) | 150 | °C |
四、典型应用设计
1. 电压转换接口
?电路配置?:
2. 逻辑功能实现
?配置示例?:
- ?2输入AND门?:
- A接信号1,B接信号2,C接VCC
- 输出Y = A AND B
- ?2输入OR门?:
- A接信号1,B接VCC,C接信号2
- 输出Y = A OR C
- ?反相器?:
- A接输入信号,B接GND,C接VCC
- 输出Y = NOT A
3. PCB设计规范
项目 | 要求 | 推荐值 |
---|---|---|
电源去耦 | 紧贴VCC引脚 | 0.1μF+1μF陶瓷电容 |
信号走线 | 长度匹配 | ΔL<5mm |
热设计 | 使用散热过孔 | 4×0.3mm过孔阵列 |
五、应用场景推荐
1. 工业控制系统
- PLC数字I/O模块
- 工业传感器接口电路
- 设备状态监控系统
2. 便携式设备
- 电池供电设备电平转换
- 多功能按键扫描电路
- 低功耗逻辑控制
3. 通信设备
- 混合电压域信号调理
- 网络设备接口隔离
- 基站控制信号分配
SN74LV3T97-EP通过创新的可配置架构和工业级可靠性设计,为需要灵活逻辑功能和电压转换的应用提供了高集成度解决方案。其1.8V至5.5V的宽工作电压范围和150Mbps的高速性能,使其成为现代电子系统中接口设计的理想选择。
-
