一块树莓派CM5抗下整条产线？工业计算机主板全面解析！

上海晶珩推出的ED-SBC3300是一款基于树莓派CM5模块设计的Mini-ITX规格工业计算机主板，专为严苛的工业环境和边缘计算场景打造。这款产品融合了树莓派生态系统的易用性与工业级设备的可靠性，在紧凑的尺寸中提供了丰富的接口选项和强大的计算性能。以下将从多个维度详细介绍这款创新产品的技术特性和工业应用价值。

产品概述与核心定位

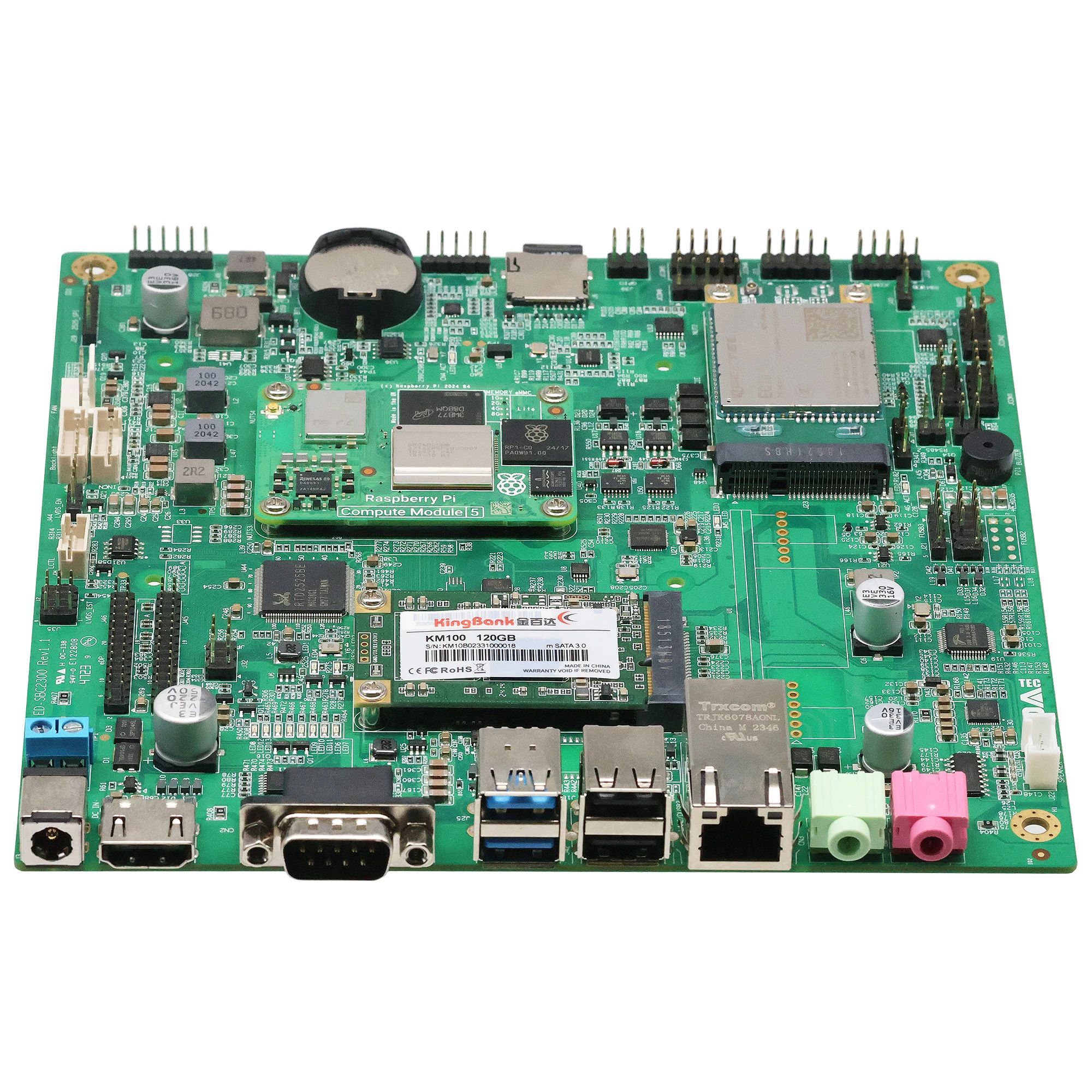

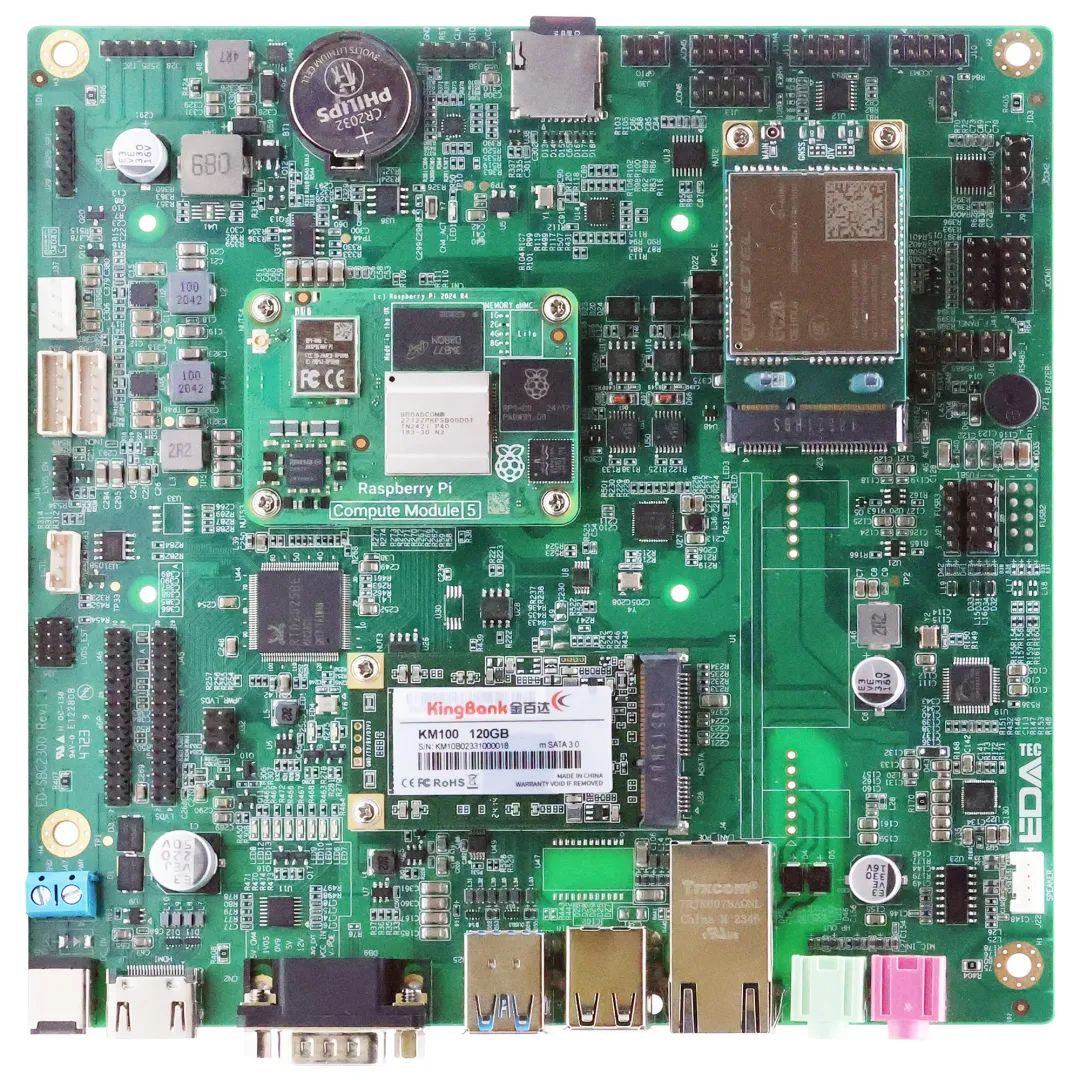

ED-SBC3300是上海晶珩电子科技有限公司开发的一款工业级单板计算机，采用Mini-ITX标准尺寸（170mm×170mm），重量仅100g，却集成了令人印象深刻的计算能力和接口密度。作为树莓派生态系统在工业领域的延伸，这款主板基于Broadcom BCM2712 SoC设计，该芯片采用4核ARM Cortex-A76架构（ARM v8），运行频率可达2.4GHz，为边缘计算任务提供了充沛的处理能力。

这款产品的设计理念是成为工业自动化和物联网网关的"全能型选手"，其核心优势体现在：

- 工业级可靠性：无风扇设计、宽温操作范围（-25°C~50°C）和9V~36V宽压输入，适应恶劣环境

- 接口丰富度：原生提供7×RS232+2×RS485等工业接口，减少扩展模块需求

- 双屏显示能力：支持HDMI 4K与LVDS触控屏同时输出，满足HMI需求

- 灵活扩展性：支持mSATA SSD、4G LTE模块等多种扩展方式

与消费级树莓派产品相比，ED-SBC3300在保持软件生态兼容性的同时，通过强化硬件设计和接口配置，真正满足了工业场景对稳定性、耐用性和功能完整性的严苛要求。

硬件架构与性能参数

ED-SBC3300的硬件设计体现了工业计算平台对性能和可靠性的双重追求，其核心组件和配置选项经过精心选择和优化。

处理器与图形能力：

- 搭载Broadcom BCM2712 SoC，采用4核ARM Cortex-A76架构（64位），基础频率2GHz，可动态加速至2.4GHz

- 集成GPU支持OpenGL ES 3.1和Vulkan 1.2图形API，满足工业可视化需求

- 视频处理单元(VPU)支持H.265(HEVC)硬件解码，最高可处理4Kp60视频流

内存与存储配置：

- 内存选项：提供2GB/4GB/8GB/16GB LPDDR4-4267 SDRAM多种容量选择，满足不同应用场景需求

- 内置存储：标配16GB/32GB/64GB eMMC闪存，提供稳定可靠的系统存储

- 存储扩展：支持通过Micro SD卡槽和mSATA接口（最高1TB）扩展用户数据存储空间

电源设计与功耗管理：

- 宽压输入：支持9V~36V DC输入，适应工业现场不稳定的电源环境

- 可选PoE供电：符合IEEE 802.3af/at标准，简化布线并降低成本

- 电源保护：集成防反接保护电路，防止误操作损坏设备

- 功耗控制：典型功耗低于60W，无风扇设计最大程度减少能耗

工业级强化设计：

- 散热方案：采用全铝散热片被动散热，避免风扇故障风险，同时防尘抗震

- 电路保护：所有I/O接口均配备过压/过流保护元件

- 实时时钟：集成RTC(实时时钟)并配备CR2032电池座，保证断电后时间准确

- 数据安全：内置加密芯片和EEPROM，增强系统安全性

值得一提的是，ED-SBC3300提供了多种型号选择，用户可根据实际需求选择不同配置：

- ED-SBC3310：1×千兆网口+2×USB 2.0+2×USB 3.0

- ED-SBC3311：2×千兆网口+2×USB 3.0

- ED-SBC3320：1×千兆网口+2×USB 2.0+2×USB 3.0+LVDS显示接口+音频

- ED-SBC3321：2×千兆网口+2×USB 3.0+LVDS显示接口+音频

这种模块化设计理念使得用户能够精确匹配应用需求，避免资源浪费，同时也降低了总体拥有成本。

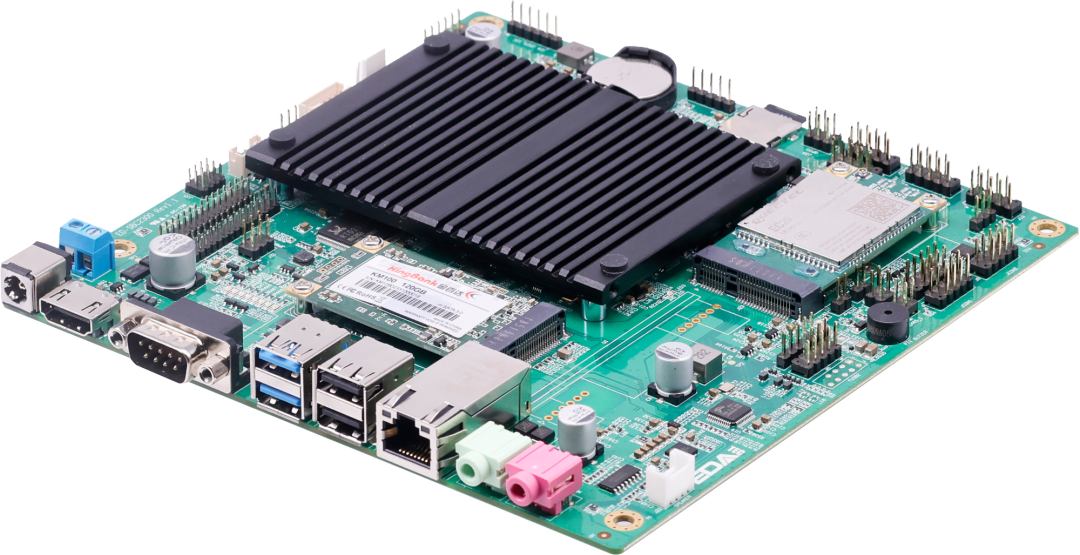

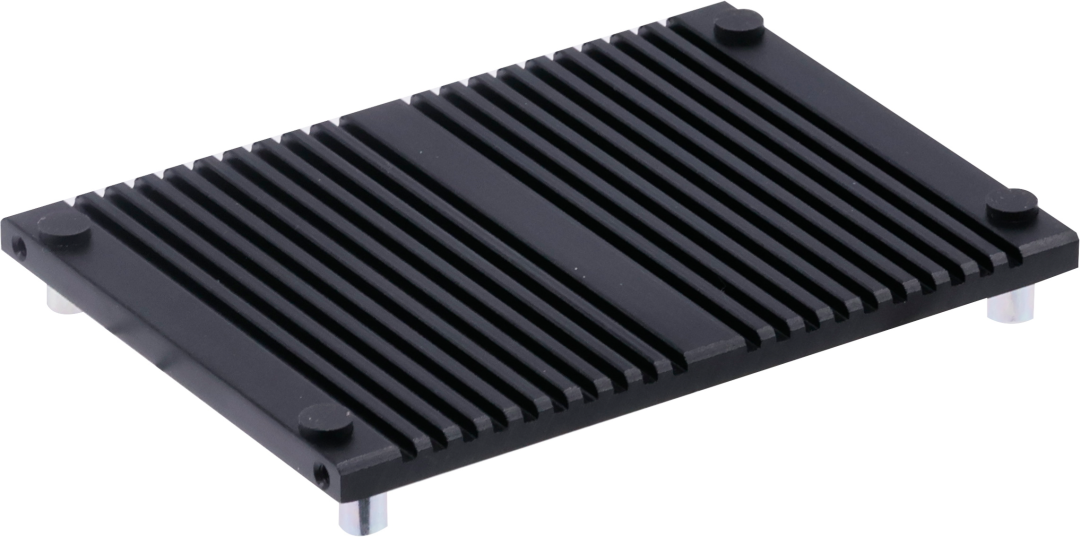

ED-SBC3300系列单板预留了安装散热片的螺丝孔，支持选配散热片。

如下图所示：

丰富的工业接口与扩展能力

ED-SBC3300最显著的特点是其异常丰富的工业接口配置，这使得它能够直接连接各种工业设备和传感器，无需额外的转换模块或扩展板，大大简化了系统设计和降低了故障点。

通信接口：

有线网络：

1/2个千兆以太网接口（型号相关），支持PoE供电选项，适合工业网络部署

工业串口：

7×RS232接口（部分型号通过排针引出）

2×RS485接口（需注意当前固件限制，可能需要厂商手动修改)

无线连接：

双频Wi-Fi（2.4GHz & 5GHz）

蓝牙5.0

可选4G LTE模块（通过PCIe接口扩展），支持全球主流频段

USB与外部设备接口：

高速USB：2×USB 3.0接口（Type-A，5Gbps）

标准USB：3/5×USB 2.0接口（型号相关，480Mbps）

前面板接口：支持连接电源按钮、复位按钮和状态LED

显示与多媒体接口：

高清输出：1×HDMI 2.0接口，支持4K@60Hz分辨率

工业显示：部分型号提供LVDS接口（最高1080p@60Hz），支持触控功能

音频接口：高端型号配备3.5mm音频输入/输出和功放接口（可驱动2个4Ω 3W喇叭）

存储与扩展接口：

mSATA接口：通过Mini PCIe连接器支持SSD扩展（注意部分品牌兼容性问题)

Micro SD卡槽：用于用户数据存储和系统备份

GPIO扩展：6-Pin GPIO接头（VCC/GND/4×GPIO），提供灵活的定制化控制能力

特殊功能接口：

RPI_BOOT接口：3-Pin排针，可通过短接进入树莓派启动模式，便于系统恢复

上电自动开机：3-Pin跳线设置，满足无人值守应用需求

LVDS控制接口：包括背光驱动、亮度控制、电压调节等专用接口（仅限带LVDS型号）

ED-SBC3300的接口布局充分考虑了工业现场的使用便利性。所有主要接口集中在板边，便于接线；关键连接器采用工业级规格，确保长期插拔可靠性；静电和浪涌保护电路覆盖所有外部接口，增强系统鲁棒性。这种"接口全覆盖"的设计理念使得该主板能够直接对接绝大多数工业设备，显著降低了系统集成复杂度。

软件支持与开发生态

ED-SBC3300继承了树莓派丰富的软件生态优势，同时针对工业应用进行了专门优化，为用户提供了灵活的开发环境和稳定的运行平台。

操作系统支持

官方支持系统：

Raspberry Pi OS (Desktop) 32-bit

Raspberry Pi OS (Lite) 32-bit

Raspberry Pi OS (Desktop) 64-bit

Raspberry Pi OS (Lite) 64-bit

第三方系统兼容性：

Ubuntu Core

Yocto Linux

Windows IoT Core

国产工业实时操作系统（需定制驱动）

工业软件工具链

开发环境：完整支持Python、C/C++、Java等主流语言

工业协议栈：预装Modbus RTU/TCP、CANopen、EtherCAT等工业协议库

HMI框架：支持Qt、Node-RED等图形化开发工具

AI推理框架：兼容TensorFlow Lite、PyTorch Mobile等边缘AI框架

专用功能软件包

双屏管理工具：独立配置HDMI和LVDS显示内容与分辨率

串口配置工具：灵活设置RS232/485参数，包括波特率、数据位、校验等

GPIO控制库：简化数字I/O和PWM的控制接口

电源管理工具：监控系统功耗，设置定时开关机策略

工业级软件特性

看门狗定时器：硬件看门狗配合软件守护进程，确保系统持续运行

系统恢复机制：支持从备份镜像快速恢复，减少停机时间

安全更新：定期推送安全补丁，维护系统安全性

远程管理：集成SSH、VNC等远程访问工具，支持OTA更新

ED-SBC3300保持了与树莓派社区软件的兼容性，这意味着开发者可以复用大量的现有代码和项目资源。同时，上海晶珩提供了专门的工业软件包（Industrial IO Package），包含各类工业接口的驱动和示例代码，显著降低了开发门槛。

对于工业用户特别关注的长期支持问题，上海晶珩承诺提供至少10年的产品生命周期支持，包括持续的安全更新和关键漏洞修复。这种长期稳定性对工业自动化项目尤为重要，确保了系统的可持续运行和维护。

工业场景应用与解决方案

ED-SBC3300凭借其强大的处理能力、丰富的接口和工业级可靠性，在众多工业领域找到了广泛应用。以下是几个典型的应用场景和解决方案：

智能工厂与产线控制

作为智能产线控制中枢，ED-SBC3300可充分发挥其双网口和多串口优势：

一个千兆网口连接EtherCAT设备网络，实时控制运动设备

另一个网口接入工厂MES系统，上传生产数据

RS485接口采集传感器数据（如温度、振动、压力）

RS232接口连接老式PLC和设备

边缘端实时分析设备状态和产品质量，减少云端往返延迟

典型配置：

型号选择：ED-SBC3311（双网口）

内存配置：8GB RAM + 64GB eMMC

扩展存储：mSATA SSD用于存储历史数据

显示配置：HDMI输出产线数据看板，LVDS屏嵌入设备面板实现本地控制

仓储物流边缘网关

在智能仓储环境中，ED-SBC3300可作为多功能边缘网关：

4G LTE模块实现AGV小车位置数据回传

Wi-Fi连接仓库内的RFID读写器和条码扫描器

USB 3.0接口接入工业相机，实现包裹自动扫码分类

RS485接口连接环境传感器，监控仓库温湿度

边缘端预处理数据，仅上传关键信息至云端

典型配置：

型号选择：ED-SBC3321（带无线扩展能力）

通信模块：安装4G LTE模组和SIM卡

外设连接：通过USB接入工业相机，RS485连接传感器阵列

电源方案：采用PoE供电，简化布线

数字标牌与HMI一体机

ED-SBC3300的双屏显示能力使其成为数字标牌和人机界面(HMI)的理想平台：

HDMI输出4K广告内容至大屏幕

LVDS触控屏嵌入设备面板，提供交互控制

USB接口扩展触摸模块，实现用户输入

定时开关机功能配合营业时间

远程通过4G/Wi-Fi更新广告内容

典型配置：

型号选择：ED-SBC3320（带音频和LVDS）

显示配置：连接1080p LVDS触控屏和4K HDMI显示器

音频输出：驱动立体声喇叭播放背景音乐/提示音

存储扩展：大容量mSATA SSD存储广告素材

目标客户与价值主张

ED-SBC3300主要面向以下几类客户：

1. 工业自动化集成商：需要可靠的控制中枢连接各类工业设备

2. 设备制造商：寻求嵌入式计算机作为其设备的智能核心

3. 边缘计算开发者：需要平衡性能、功耗和接口需求的AIoT应用

4. 数字标牌供应商：双屏显示和紧凑尺寸适合商业展示

对于这些客户，ED-SBC3300提供的核心价值包括：

降低总拥有成本：接口集成度高，减少额外扩展模块

缩短开发周期：利用树莓派成熟生态，加速应用开发

增强系统可靠性：工业级设计减少现场故障

未来可扩展性：充足的性能余量和接口储备适应需求变化

对于传统的PLC+工控机方案，ED-SBC3300提供了更具成本效益和灵活性的替代选择，尤其适合现代化智能工厂和物联网应用。而对于资源受限的开发团队，它显著降低了工业控制系统的开发门槛和周期。

ED-SBC3300的定价策略定位中端市场，高于消费级树莓派但低于高端工业PC，提供了出色的性价比。特别是考虑到其接口丰富度和可节省的扩展模块成本，总体投资回报率对工业用户极具吸引力。

总结与展望

ED-SBC3300作为上海晶珩基于树莓派CM5开发的Mini-ITX工业计算机主板，成功地将消费级树莓派的开发便利性与工业级设备的可靠性要求融合在一起，创造了一款真正适合严苛工业环境的嵌入式计算平台。通过对这款产品的全面分析，我们可以清晰地看到其在工业自动化和边缘计算领域的独特价值。

未来发展方向

基于ED-SBC3300的当前设计和市场反馈，我们可以预见几个可能的演进方向：

1. 性能升级版：采用更强大的处理器模块（如未来树莓派CM6），满足更高计算需求

2. 宽温扩展版：扩大工作温度范围至-40°C~70°C，适应极端环境

3. 功能优化版：完善所有RS232/485接口支持，增加更多工业协议硬件加速

4. AI加速版：集成NPU单元，强化边缘AI推理能力

上海晶珩作为树莓派官方合作伙伴，有望持续迭代ED-SBC系列产品，进一步强化其在工业计算领域的地位。随着工业4.0和AIoT的深入发展，类似ED-SBC3300这样兼具性能、可靠性和灵活性的嵌入式计算机将扮演越来越重要的角色。

最终建议

对于考虑采用ED-SBC3300的潜在用户，我们建议：

1. 详细评估需求：根据实际接口需求选择合适型号，避免资源浪费

2. 原型验证：在实际环境中测试关键功能（特别是串口和网络）

3. 咨询厂商：了解最新固件状态和兼容性信息

4. 长期规划：考虑5-10年的产品生命周期和技术支持需求

ED-SBC3300代表了工业单板计算机的一个平衡点——在性能、接口、可靠性和成本之间取得了令人满意的平衡。无论是替代传统工控机，还是作为新型智能设备的控制核心，它都展现出了卓越的适应性和价值潜力，值得工业自动化领域的开发者和管理者认真考虑。

了解这些技术限制和遵循最佳实践，将帮助用户规避潜在问题，充分发挥ED-SBC3300在工业应用中的价值。上海晶珩提供了全面的技术文档（包括数据手册和硬件用户手册）以及专业的技术支持服务，协助用户解决实施过程中遇到的各种挑战。
