这个树莓派CM5工业计算机主板，扩展接口有20多个！

在工业边缘计算与物联网网关日新月异的今天，一款既能继承 Raspberry Pi 生态、又满足严苛工业场景的主板显得尤为珍贵。ED-SBC3300 系列 Mini-ITX 工业计算机主板正是在这样的需求下诞生。

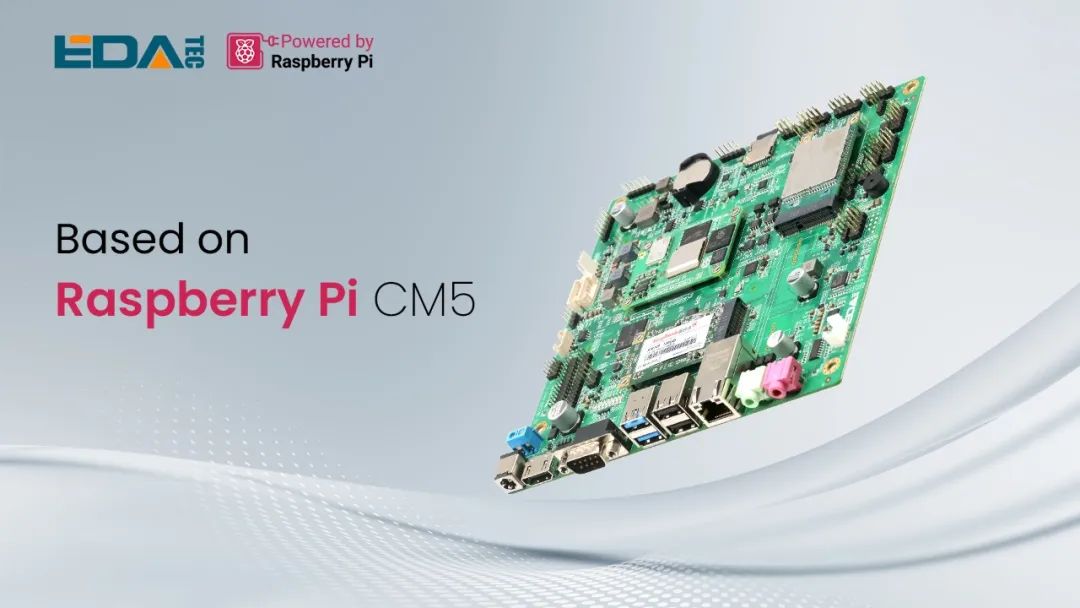

ED-SBC3300系列是一款基于Raspberry Pi CM5的Mini-ITX工业单板计算机主板。根据不同的应用场景和用户需求，可选择不同规格的RAM和eMMC的计算机系统。

RAM可选规格包含2GB、4GB和8GB。

eMMC可选规格包含16GB、32GB和64GB。

ED-SBC3300系列提供HDMI、USB、Ethernet、RS232和RS485等常用的接口，且支持通过Wi-Fi、以太网和4G接入网络；支持Micro SD卡和mSATA SSD存储扩展，集成 RTC、EEPROM和加密芯片，提升了产品的易用性和安全性，主要应用于工业控制和物联网领域。

ED-SBC3300系列包含：

ED-SBC3310：

1 x 1000M Ethernet, 2 x USB 2.0, 2 x USB 3.0

ED-SBC3311：

2 x 1000M Ethernet, 2 x USB 3.0

ED-SBC3320：

1 x 1000M Ethernet, 2 x USB 2.0, 2 x USB 3.0, 1 x LVDS显示接口, Audio, Speaker

ED-SBC3321：

2 x 1000M Ethernet, 2 x USB 3.0, 1 x LVDS显示接口, Audio, Speaker

产品尺寸 单位： mm

极其丰富的扩展接口

ED-SBC3300 把工业现场常用的所有接口‘打包’进一张 17 cm 的小板：从千兆网、4G、Wi-Fi 到 7×RS232 + 2×RS485，再到 HDMI+LVDS 双屏、USB3.0/2.0、mSATA 和 GPIO，全部原生引出，插上就能用，省掉一切转接和扩展板的烦恼。

【1】1 x 电源接口，2-Pin 5mm间距连接器，预留的电源输入接口，支持9V~36V输入，信号定义为DC IN/GND

【2】1 x LVDS屏电压控制接口，3x2-Pin 2.54mm间距排针，通过选择连接不同的引脚来设置不同的供电电压，满足多种LVDS屏的供电需求

注：仅ED-SBC3320和ED-SBC3321包含此接口。

【3】1 x LVDS显示接口，2x15-Pin 2.54mm间距排针，可扩展连接LVDS显示屏，分辨率最高支持1080p 60Hz

注：仅ED-SBC3320和ED-SBC3321包含此接口

【4】1 x LVDS输出分辨率调节接口，3x4-Pin 2.0mm间距排针，支持通过软件设置引脚的电平来适配不同尺寸和规格的屏幕

注：仅ED-SBC3320和ED-SBC3321包含此接口。

【5】1 x LVDS屏亮度控制接口，4-Pin 2.0mm间距线对板连接器，选择连接不同的引脚来控制LVDS屏的亮度

注：仅ED-SBC3320和ED-SBC3321包含此接口。

【6】1 x 背光驱动接口，6-Pin 2.0mm间距线对板连接器，集成板载背光驱动电路且支持背光亮度的开关和调节

注：仅ED-SBC3320和ED-SBC3321包含此接口。

【7】1 x RPI_BOOT接口，3-Pin 2.54mm间距排针，可以通过短接2个引脚使单板进入RPI BOOT模式

【8】1 x 背光控制接口，6-Pin 2.0mm间距线对板连接器，可提供12V背光电源、PWM的背光使能和PWM的背光调节通道

注：仅ED-SBC3320和ED-SBC3321包含此接口。

【9】1 x RTC电池底座，支持安装CR2032纽扣电池

【10】1 x Micro SD卡槽，支持安装Micro SD卡，用于存储用户数据

【11】1 x GPIO Pin Header，2x3-Pin 2.54间距排针，用于引出扩展的GPIO

【12】2 x RS232，2x5(9)-Pin 2.54间距排针，用于扩展串口

注：正在软件开发中，暂时无法使用。

【13】2 x RS232，2x5(9)-Pin 2.54间距排针，用于扩展串口

注：正在软件开发中，暂时无法使用。

【14】1 x 上电自动开机接口，3-Pin 2.54mm间距排针，通过选择连接不同的引脚来设置是否开启上电自动开机功能

【15】1 x 前面板接口，2x5-Pin 2.54mm间距排针，用于扩展连接电源按键、复位按键、硬盘指示灯和电源指示灯

【16】2 x RS232，2x5(9)-Pin 2.54间距排针，用于扩展串口

【17】2 x RS485，2x2-Pin 2.54间距排针，用于扩展RS485接口

注：RS485功能暂时无法正常使用。如果您需要使用此功能，我们可以单独为您进行手动修改。

【18】2 x RS485端电阻接口，2-Pin 2.54间距排针，插入跳线帽可使能该端电阻

【19】1 x PCIe接口，支持选配4G模块，实现4G功能。安装模块的位置包含一个Nano SIM卡槽，用于安装获取4G信号的Nano SIM卡

【20】3 x USB 2.0或5 x USB 2.0，不同的数量对应不同的产品型号ED-SBC3310：3 x USB 2.0 (包含FUSB1和FUSB3)

ED-SBC3311：5 x USB 2.0 (包含FUSB1、FUSB2和FUSB3)

ED-SBC3320：3 x USB 2.0 (包含FUSB1和FUSB3)

ED-SBC3321：5 x USB 2.0 (包含FUSB1、FUSB2和FUSB3)

【21】1 x 散热片（选配），实现单板散热

【22】1 x mSATA接口，Mini PCIe连接器，用于外接mSATA硬盘

注：部分品牌的mSATA硬盘读取速率较慢。

【23】1 x 功放输出，4-Pin 2.0mm间距线对板连接器，双通道立体声输出

注：仅ED-SBC3320和ED-SBC3321包含此接口。

ED-SBC3300 系列用一张 Mini-ITX 规格的“小板”，承载了工业现场对性能、接口、可靠性、生态的全部期待：Raspberry Pi OS 的原生兼容让开发零门槛；丰富的 I/O 与扩展插针让传感器、执行器、摄像头、屏幕、4G 模块都能“一线牵”；金属散热片与无风扇设计带来 7×24 小时的静默守护。
