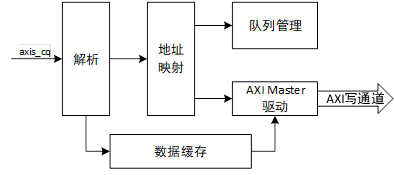

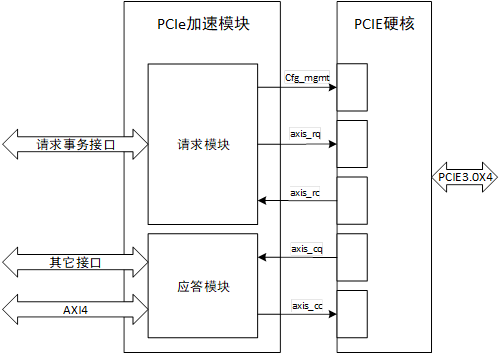

请求模块的具体任务是将系统的请求转换成为axis接口形式的TLP或配置管理接口信号。这些请求主要包含初始化配置请求和门铃写请求,初始化配置请求由初始化模块发起,当配置请求的总线号为0时,请求通过Cfg_mgmt接口发送给PCIE硬核,当配置请求的总线号不为0时,请求以PCIe配置请求TLP的格式从axis_rq接口发送到PCIE硬核,然后由硬核驱动数据链路层和物理层通过PCIe3.0X4接口发送给下游设备,下游设备的反馈通过axis_rc接口以CPL或CPLD的形式传回。门铃写请求由NVMe控制模块发起,请求以PCIe存储器写请求TLP的格式从axis_rq接口交由PCIE硬核发送。
由于发起请求的模块存在多个,并且在时间上初始化模块先占用请求,NVMe控制模块后占用请求,不会出现请求的竞争,因此设置一条内部请求总线用于发起请求和接收响应,该请求总线也作为请求模块的上游接口。请求模块的请求总线接口说明如表1所示。无论是配置请求还是门铃写请求,请求的数据长度都只有一个双字,因此设置读写数据位宽均为32比特。

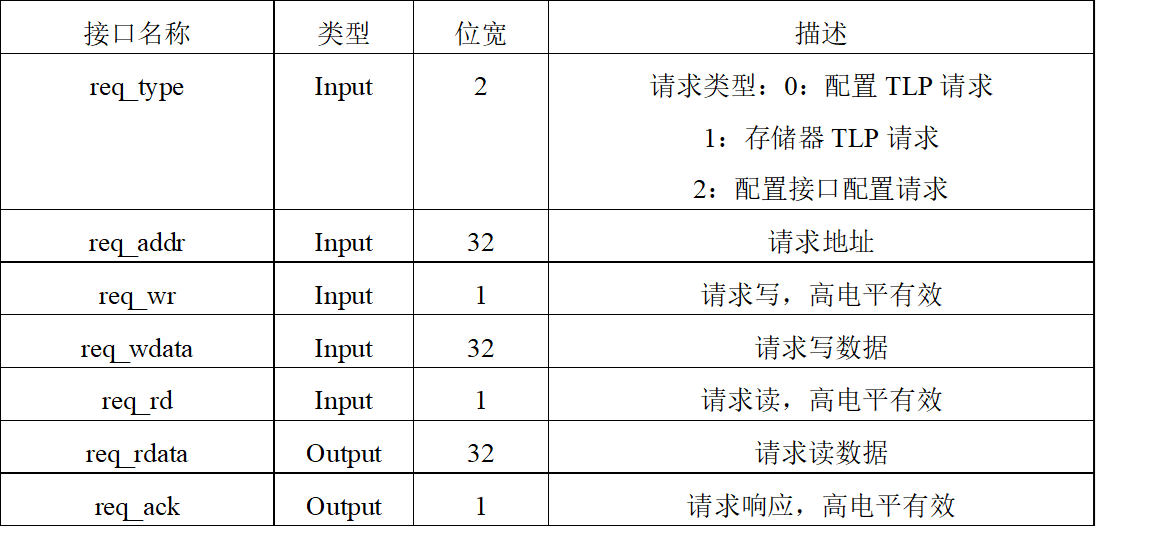

表1 请求总线接口

B站已给出相关性能的视频,如想进一步了解,请搜索B站用户:专注与守望
链接:https://space.bilibili.com/585132944/dynamic?spm_id_from=333.1365.list.card_title.click
-
