如何在裸机环境中运行KleidiAI微内核

作者：Arm 工程部产品管理总监 Paul Black

Arm KleidiAI 是一款具有突破性意义的软件库，专为提升 Arm CPU 上的人工智能 (AI) 性能而设计。在此前发布的《Arm KleidiAI 助力 AI 框架性能提升》一文中，对 KleidiAI 进行了简要概述，并附有相关指南链接，其中详细说明了在 Linux 环境中运行 KleidiAI 矩阵乘法 (matmul) 微内核的分步操作，这份指南内容详实且极易上手。而本篇内容则将探索如何在裸机环境中运行 KleidiAI 内核，并通过测试多款 C/C++ 编译器，以确定如何能更高效地生成代码。

本文将介绍如何在裸机环境中运行 KleidiAI 微内核，并针对不同编译器在不同优化级别下的表现进行基础基准测试。文中会用到 Arm Development Studio 的相关组件，包括固定虚拟平台 (FVP)，以及 Arm Compiler for Embedded (AC6) 的授权许可。与此同时，还提供了有关如何查看编译器已采用（或未采用）的优化的相关信息。

设置裸机项目

本文将评估的三个编译器分别是：

Arm Compiler for Embedded，更为人熟知名称的是 AC6

Arm GNU 工具链，即 GCC

新一代 Arm 嵌入式编译器 Arm Toolchain for Embedded (ATfE)。撰写本文时，该工具链还处于 Beta 测试阶段

为了在裸机项目中运行 KleidiAI 内核，可参考 Kleidi 指南中的说明。本文以 Arm Development Studio 中的 C++ 示例项目为基础进行开发：startup_Armv8-Ax1_AC6_CPP是 AC6 版本，startup_Armv8-Ax1_GCC_CPP是 GCC 版本，而 ATfE 的移植版本则包含在 ATfE 测试版下载包中。这三个编译器对应的项目功能相同，但需要对 Makefile 和链接脚本进行必要的修改。

各工具链的修复和更改

在粘贴 Kleidi 指南中提供的代码后，需对这三个项目进行以下简单修改以确保正常运行：

包含 float.h 头文件以定义 FLT_MAX

添加 KleidiAI 头文件的 include 路径

将架构更改为armv8.2-a+dotprod+i8mm

要运行此代码，需要一个具备 i8mm 扩展的 Arm 核心。此扩展在 Armv8.2-A 至 Armv8.5-A 架构中为可选功能，而在后续支持高级 SIMD 指令的核心中则为必选，因此 Arm Neoverse V1 是个不错的选择。Arm Development Studio 提供了 Neoverse V1 固定虚拟平台 (FVP)，此处所选用的是-C cluster0.NUM_CORES=1 -C bp.secure_memory=false -C cache_state_modelled=0

启动代码中存在一段用于设置 SMPEN 的读-改-写序列，但这在 Neoverse V1 FVP 上会引发问题。由于是复用 Arm Cortex-A 的启动代码来适配 Neoverse 核心，因此需要进行一些修改，而在本场景中，移除该序列即可解决问题。理想情况下，应根据 Neoverse 核心的要求重新审阅启动代码，但就本次研究而言，确保代码正常运行便已足够。

添加了一些代码，用于向矩阵中填充随机数据。这一步可能并非必需，因为内存中原本就已填充了重复的非零模式。

此外，还需要对各个项目单独做一些修改。示例项目主要是实现处理器的启动，并未考虑在启动后运行较为复杂的负载任务：

在 ATfE 项目中，RAM 大小被设为 0x80000，这个容量过小，会导致堆与栈发生冲突。不过此问题很容易解决，因为即便是 FVP 的默认配置，其提供的 RAM 也远大于该数值。因此，我们可以在链接脚本中设置更大的 RAM 大小。

在 GCC 项目中，.init_array 段被分配到 0x80100000 地址，该地址过低，会与 .eh_frame 段产生冲突。移除这一地址设置即可解决问题。

至此就能成功在裸机环境中使用三款不同的工具链运行 KleidiAI 内核。接下来便可开展性能测试。

基准测试方法和结果

本次研究中使用了 FVP 的周期计数器来作为性能衡量指标。虽然它并非完美，但对于本次研究而言已经足够。由于三款编译器运行的是相同的工作负载，因此即便存在测量误差，其误差程度和分布位置也会保持一致。所以，作为一种性能参考指标，FVP 的周期计数完全能满足本次研究的需求。接着，分别在 -O0、-O1、-O2 和 -O3 这四个优化级别下，对三款编译器的周期计数进行了测量，以启动处理器核心、设置矩阵以及执行 KleidiAI 内核：

这里有两个值得关注的现象。首先，大部分优化效果在 -O1 级别就已显现。在 -O2 和 -O3 级别下虽有小幅提升（其中 GCC 的提升相对更明显），但提升幅度远不及 -O1 级别。这并不令人惊讶，因为 KleidiAI 内核本身已通过大量手工编写的汇编指令进行了优化，而在 Kleidi 内核外添加的代码既简短又简单。本文后续会深入分析所使用的优化手段。

其次，ATfE 的表现似乎明显快于 AC6 和 GCC。新一代 Arm 嵌入式编译器能在与 AC6 的对比中展现出如此优势，固然令人欣喜，但这一性能差距也促使我进行更深入的探究。

AC6 和 ATfE 的汇编器、编译器及 C++ 库组件均基于 LLVM 构建，两款工具链的主要差异体现在链接器和 C 库上（AC6 采用专有版本，ATfE 则使用开源版本）。因此，两者之间约 20% 的性能差距让我颇为好奇。我需要确保所有性能数据和基准测试结果都能适用于实际项目，所以必须进一步厘清 ATfE 的速度提升究竟源于何处。

深入分析

在这一部分对性能测试进行了简化，但同时也提升了复杂度。通过只关注 -O1 优化等级，以此简化了测试，因为大部分优化效果都体现在这一级别。与此同时，通过将代码分为三个部分来提高分析的粒度：

启动：所有启动代码，直至进入 main ()

准备：为矩阵分配内存，向矩阵填充随机数据

执行：运行 Kleidi 内核

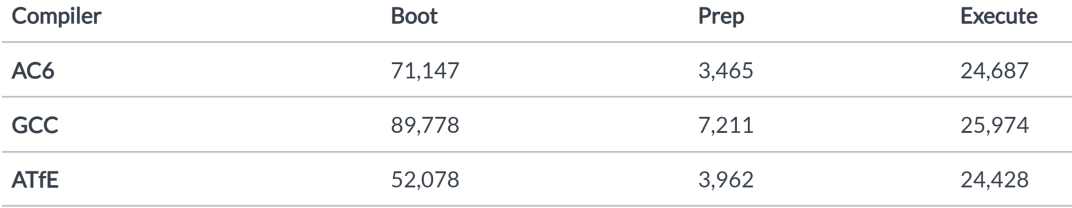

周期计数如下：

从 KleidiAI 内核的执行耗时来看，三款编译器的表现十分接近，ATfE 略领先于 AC6（约 1%），而 GCC 则稍显落后。在 -O2 和 -O3 级别下重新运行了该测试，如前文所述，随着优化级别的提高，GCC 在 -O3 级别时小幅反超，这正是高级别优化带来的提升效果之一。

在准备阶段，ATfE 与 AC6 的表现依然接近，GCC 则仍然落后。同样在 -O2 和 -O3 级别下重新测试后发现，在这些优化级别下，GCC 缩小了部分差距。这似乎表明，不同编译器会在不同优化级别中纳入特定的优化过程。

然而，ATfE 之所以能实现整体耗时的大幅缩短，关键提速点其实在启动阶段。我猜测，这可能是因为 ATfE 所使用的 Picolibc 在 C 库设置环节，比 AC6 采用的 ArmCLib 或 GCC 采用的 newlib 更轻量化。由于 ATfE 的主要提速点在于此，而测试项目本身的代码量较少，这就导致初始的性能对比结果存在偏差：如果增大工作负载，启动代码在整体运行时间中的占比就不会如此之高了。

分析编译器优化

若要了解 ATfE 采用（或未采用）哪些优化过程，可借助编译器选项-Rpass（或-Rpass-missed）。这两个选项后可接=.*（表示所有优化过程）或=（特定优化过程）。例如，使用-Rpass=inline可查看哪些函数调用已被内联，而使用-Rpass-missed=inline则能了解哪些调用未被内联。-Rpass-missed 选项对于开发者而言颇具价值，它能揭示 C/C++ 代码可如何调整，从而让编译器更易于优化。

快速查看了 ATfE 在 -O0、-O1、-O2 和 -O3 下级别下的优化过程，其结果如下：

即便在 -O0 级别，编译器仍会对部分 Arm C 语言扩展 (ACLE) 内联函数进行内联处理，例如 vaddq_s16（向量加法）。这一点是合理的，因为这类调用仅对应单条指令，因此在性能（得益于消除函数调用开销）与代码体积增加（因代码复制导致）之间不存在权衡问题。

在 -O1 级别，编译器进行了大量的函数内联，尤其是对小型函数（如随机数生成器实现）。此外，若循环中某些指令或表达式无需在每次迭代时重新计算，编译器会将它们提升 (hoist) 到循环外部。

在 -O2 级别，编译器开始进行循环向量化，但部分向量化操作会推迟到 -O3 级别。编译器采用启发式算法来权衡每项优化的收益与成本。如同内联优化，在同一优化级别下，不同循环可能会采用不同的向量化策略，这一点值得关注。

在 - O3 级别，编译器还会对部分循环进行展开。

提升 (hoisting) 机制值得深入探究。以 KleidiAI 源文件中一段大幅简化的代码为例：

for (size_t dst_row_idx = 0; dst_row_idx < dst_num_rows; ++dst_row_idx) {?

for (size_t dst_byte_idx = 0; dst_byte_idx < dst_num_bytes_per_row; ++dst_byte_idx) {?

const size_t block_idx = dst_byte_idx / block_length_in_bytes;

const size_t nr_idx = block_idx % nr;

const size_t n0_idx = dst_row_idx * nr + nr_idx;

编译器注意到，在计算 n0_idx 时，其中的乘法部分无需放在内层循环中，因为在内层循环中，dst_row_idx 和 nr 均为常量：

src/kai_rhs_pack_nxk_qsi4cxp_qs4cxs1s0.c47: remark: hoisting mul [-Rpass=licm]

96 | const size_t n0_idx = dst_row_idx * nr + nr_idx;

| ^

编译器会将该乘法操作从内层循环提升 (hoist) 到外层循环，大致如下：

for (size_t dst_row_idx = 0; dst_row_idx < dst_num_rows; ++dst_row_idx) {?

const size_t hoist_temp = dst_row_idx * nr;

for (size_t dst_byte_idx = 0; dst_byte_idx < dst_num_bytes_per_row; ++dst_byte_idx) {?

const size_t block_idx = dst_byte_idx / block_length_in_bytes;

const size_t nr_idx = block_idx % nr;

const size_t n0_idx = hoist_temp + nr_idx;

开发者也可手动进行此类优化，但这可能会使代码变得不够简洁、清晰，难以理解和维护。编译器会考虑这些因素，从而让开发者能够专注于代码功能、清晰度和可维护性。

ATfE 的 -Rpass 选项输出包含大量信息，既涉及已应用的优化过程，也涉及未应用的过程。这些信息对于开发者而言非常有帮助，能让开发者了解编译器如何优化代码，并指导开发者对代码进行调整，以更好地配合编译器优化。这是一个庞大的主题，我将在后续博客中深入探讨。

结论

Arm Development Studio 提供了一套适用于裸机环境下 KleidiAI 内核实验的工具，包括便于快速上手的示例项目、用于测试的 FVP，以及 AC6 的授权（之后还将包含 ATfEP 的授权）。与所有软件开发工作一样，在评估编译器性能等指标时，需要考虑采集所有相关数据。在本案例中，很容易轻易得出“用 ATfE 构建的项目比用 AC6 构建的项目快约 20%”的结论。ATfE 会基于每项潜在优化的成本与收益做出启发式优化决策，并提供实用选项来查看已采用和未采用的优化。通过这些选项获取的信息，可用于调整代码，使编译器能够实现更多优化。
