芯力特SIT1169Q Mini SBC简介

来源：芯力特

01 Mini SBC简介

Mini SBC (Mini System Basis Chip) 是一种小型化的系统基础芯片。SIT1169Q系列产品集成了两路LDO，VCC1具有3.3V或5V输出电压、250mA输出电流能力，支持外部PNP晶体管扩展辅助散热，防止器件过热，提高SBC在高温或大功率负载下工作能力，主要用于微控制器系统供电。VCC2/VEXT具有5V输出电压、100mA输出电流的能力（VEXT具备离板供电能力）。集成了高速CAN收发器，可支持5Mbps的CAN FD通信。集成了独立看门狗电路，支持超时模式、窗口模式以及自动模式。集成了系统管理模块，支持SPI接口，支持LIMP（跛行输出）、支持局域网络管理功能（Partial Network），支持双向复位管理功能。

其具有尺寸小巧、功能集成度高、超低功耗、可靠性高及灵活性强等特点，支持汽车电子、工业控制、物联网、网络通信等各类领域。SIT1169Q内部功能框图如图1-1所示。

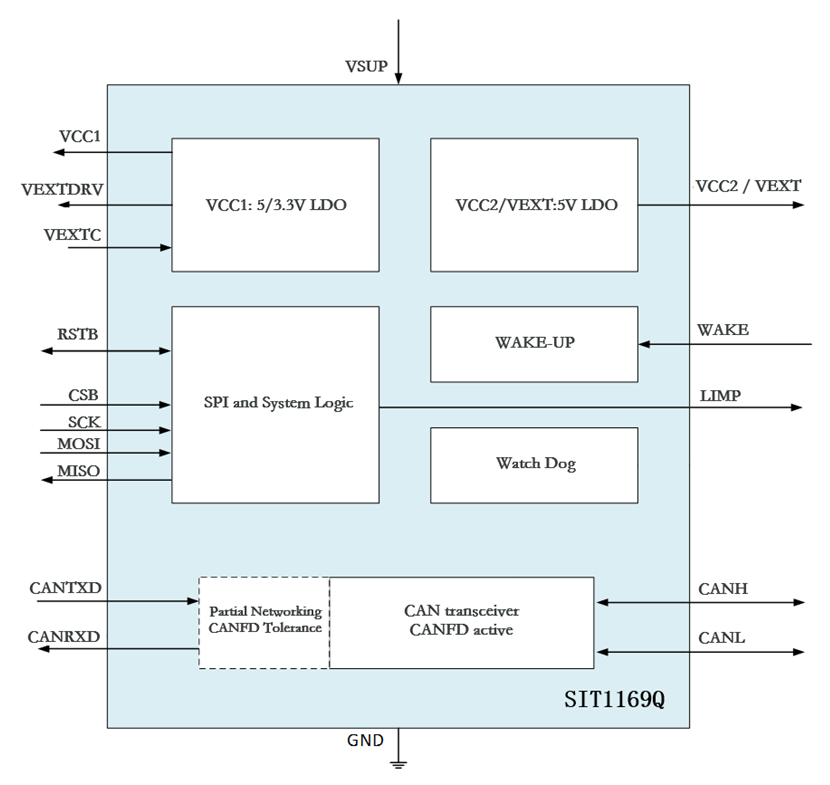

图1-1：SIT1169Q功能框图

02 SIT1169Q的功能及特点

SIT1169Q是芯力特研发的集成了双路LDO、CAN FD 收发器、看门狗、系统管理等模块的小型化的系统基础芯片，主要功能有：

符合ISO11898-2:2016标准；

符合AEC-Q100车规级产品认证；

工作结温，-40℃ 至 +150℃；

支持VCC1 LDO 3.3V/5V输出可选，可提供高达 250mA电流，支持外置PNP扩展，精度为±2%;

支持VCC2/VEXT LDO5V输出100mA，VCC2可用于CAN或外部传感器供电,VEXT可支持离板供电。

拥有超低功耗睡眠模式以及待机模式，支持远程唤醒功能（支持CAN局部网络管理）以及本地唤醒功能，可通过SPI获取唤醒源；

支持5Mbit/s的CAN FD数据传输；

内置看门狗，支持超时模式、窗口模式以及自动模式；

支持LIMP（跛行输出），可通过SPI读取错误事件、系统事件；

支持过温警告和关闭；

内置MTP，支持用户进行可选功能配置，循环寿命超过200次；

支持双向复位管理；

总线端口±58V耐压；

DFN20 3.5mm*5.5mm封装，具有改进的自动光学检测（AOI）能力；

03 SIT1169Q封装及引脚功能

SIT1169Q封装对应的引脚功能如下图2-1及表1-1所示。

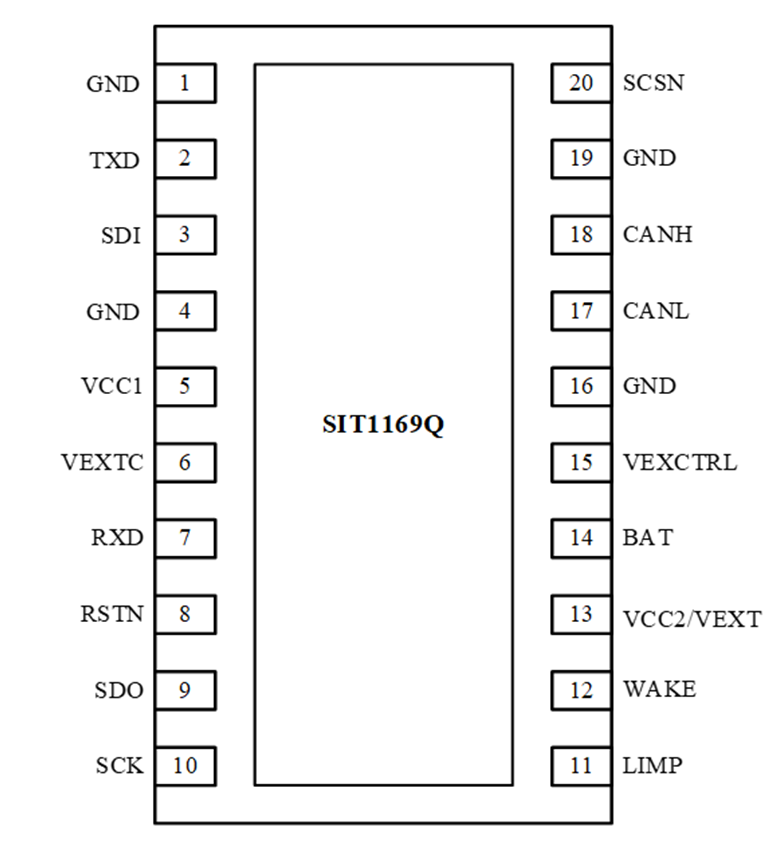

图2-1：SIT1169Q引脚定义及功能

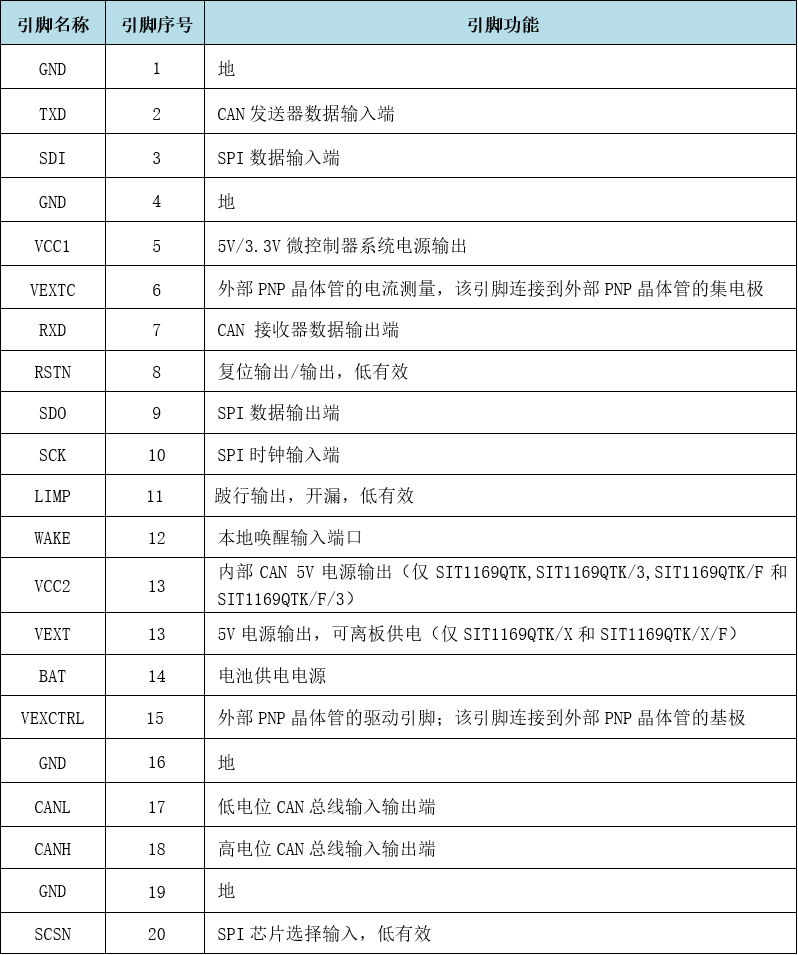

表1-1 SIT1169Q引脚功能

04SIT1169Q典型应用系统

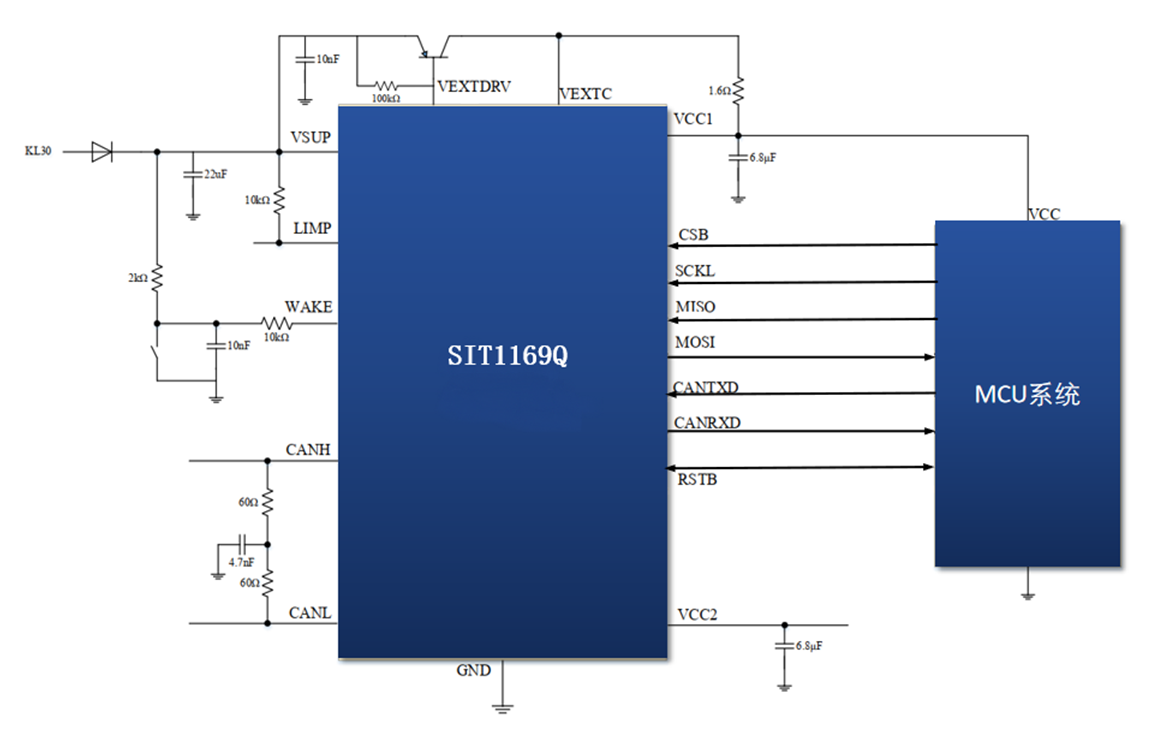

图3-1：SIT1169Q典型应用系统框图
