智多晶SGMII IP介绍

SGMII简介

SGMII(Serial Gigabit Media Independent Interface) 通过将网络数据与控制接口进行转换，将复杂的GMII接口转换为一对serdes接口，减少了PHY与MAC之间的接口数量。

SGMII IP遵循《Serial-GMII Specification V1.7》与《IEEE 802.3-2008》规范。

SGMII IP特性

支持10/100/1000Mb/s GMII接口

支持自协商同步

支持MDIO控制接口

支持半双工与全双工模式

支持独立的SERDES调试接口

支持运行状态与自协商结果输出

SGMII IP设计

SGMII IP包含了《Serial-GMII Specification V1.7》定义的PCS功能部分与PMA部分。

SERDES实现了PCS部分的8B/10B编解码功能的同时，也实现了PMA部分的数据时钟恢复、数据串行与数据接串功能。

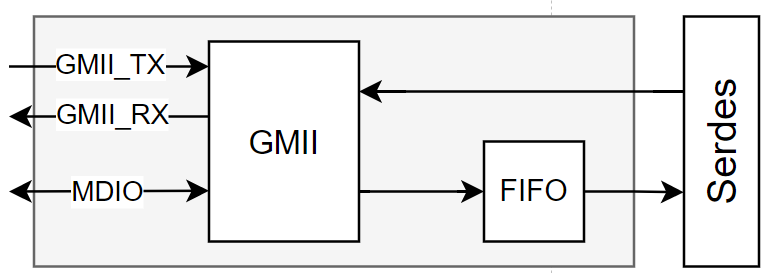

图1 SGMII系统框图

SGMII IP使用

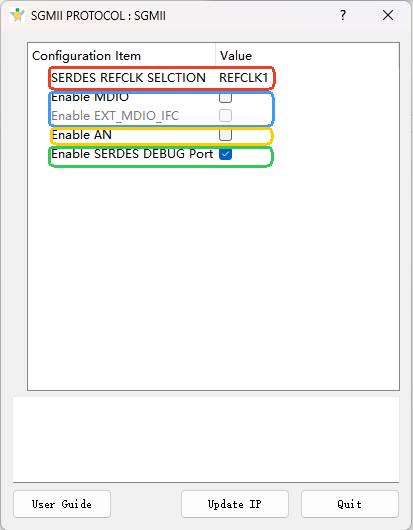

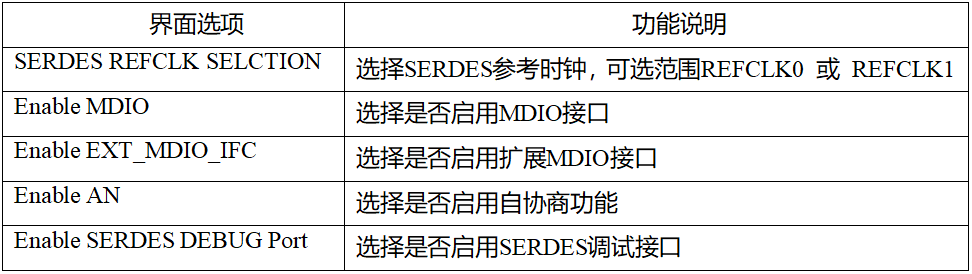

图2 IP界面配置

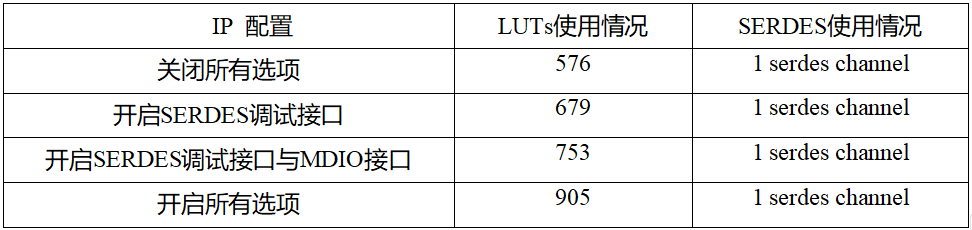

资源占用情况

典型应用示例

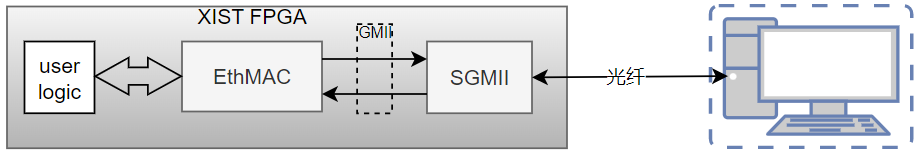

图3展示了一种SGMII的典型应用场景，借助EthMAC IP将用户数据打包为网络数据包，通过光纤将数据传递到电脑端。

图3 SGMII典型应用

获取技术文档与demo

技术文档获取：SGMII IP已发布，用户可以在HQFPGA IP Manage中打开SGMII IP界面查看用户指南，或访问智多晶官网下载SGMII IP用户指南。
