TMCS1123xEVM评估模块技术解析与应用指南?

Texas Instruments TMCS1123xEVM评估模块（EVM）旨在促进TMCS1123的快速便捷使用。TMCS1123是一款采用内部比例基准的隔离式霍尔效应精密电流传感器。此评估板支持用户在霍尔输入侧提供最大工作电流，同时通过增强型隔离栅测量隔离式输出。TMCS1123xEVM评估模块采用单个PCB，可拆分为五个单独部分。因此，支持用户测试单个静态点的所有灵敏度变化（A=0.5Vs 、B=0.33V~s~ 或C=0.1V ~s~ ）。此固定装置布局并非作为目标电路的模型使用，也不针对电磁兼容性（EMC）测试进行布局。

数据手册：*附件：Texas Instruments TMCS1123xEVM 评估模块数据手册.pdf

特性

• 旨在促进TMCS1123传感器的快速使用
• 用于将评估板连接到大载流引线的大接线片连接器
• 允许轻松访问器件引脚的测试点
• 大面积铜面，帮助散热

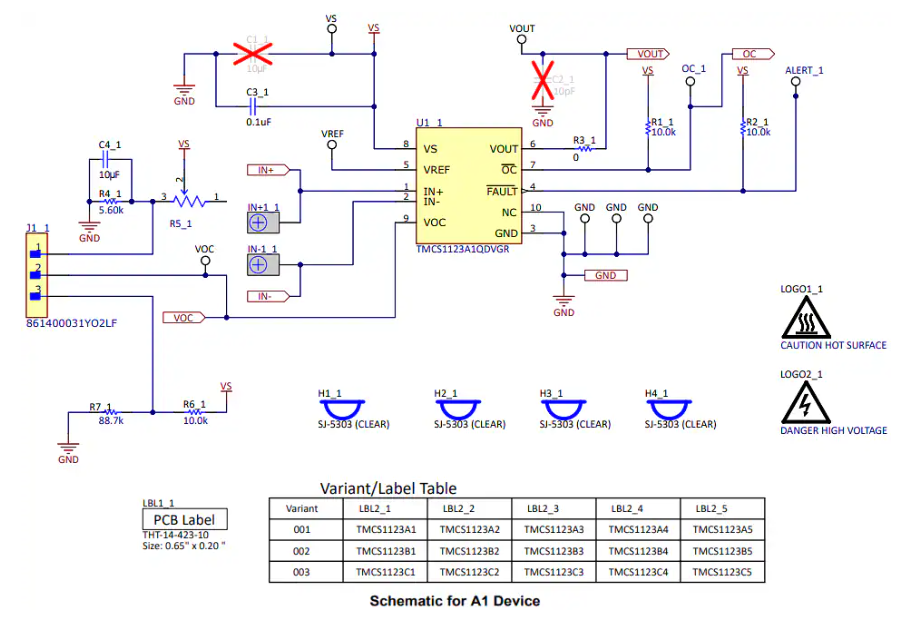

原理示例

TMCS1123xEVM评估模块技术解析与应用指南?

一、核心特性与安全规范

1. ?模块定位?
   • 专为评估TMCS1123系列霍尔效应电流传感器设计，支持±1100VDC共模电压隔离检测
   • 提供三种基准电压配置（0.5×VS/0.33×VS/0.1×VS）和五档灵敏度（25-150mV/A）
   • 符合AEC-Q100汽车级认证，工作温度范围-40°C至+125°C
2. ?高压安全警告?
   • 操作时必须佩戴绝缘手套，禁止徒手接触高压端子
   • 测试区域需设置高压警示标识，供电系统需配备紧急断电保护
   • 连续工作电流不得超过90A（需配合散热设计）

二、硬件配置详解

2.1 关键电路设计

1. ?信号链架构?

   • 输入级：90A额定电流端子（IN+/IN-）连接被测线路
   • 核心器件：TMCS1123x霍尔传感器（SOIC-10封装）
   • 输出滤波：可选10pF电容+0Ω电阻网络

2. ?过流保护配置?

   跳线模式	功能描述	计算公式
   J1短接1-2	电位器调节	VOC = (5.6k/(RPOT+5.6k))×VS
   J1短接2-3	固定分压	VOC = 0.9×VS
   开路	外部驱动	通过VOC测试点注入信号

3. ?电源管理?

   • 主供电：3-5.5V DC（VCC/GND测试点）
   • 旁路电容：默认0.1μF（C3_x），可选10μF（C1_x）增强噪声抑制

三、评估测试流程

3.1 基础测量步骤

1. ?低侧配置方案?
   • 将电子负载正极接电源，负极接EVM的IN-端子
   • IN+端子直接连接电源地
   • 测量VOUT测试点电压（输出=灵敏度×负载电流）
2. ?高侧配置方案?
   • 电子负载正极接EVM的IN+（正向电流）或IN-（反向电流）
   • 负载负极接电源地，电源正极接EVM剩余输入端子

3.2 高级调试技巧

• ?瞬态响应测试?：建议使用短粗铜排降低线路电感，电源端需配置大容量电容组
• ?温度评估?：在器件表面涂导热硅脂后贴装温度传感器，避免PCB热沉效应影响读数
• ?精度验证?：串联精密分流电阻（带开尔文连接）作为基准对比源

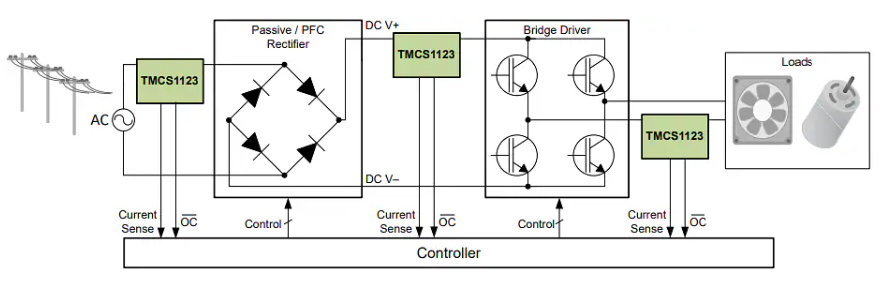

四、典型应用场景

1. ?车载OBC系统?
   • 推荐配置：TMCS1123A3（75mV/A）+12V供电
   • 布局要点：高压走线间距≥8mm，VOUT反馈线远离SW节点
2. ?工业电机驱动?
   • 多模块并联：通过机械切割分离评估板五个区段
   • 热设计：建议添加4×φ0.3mm散热过孔，环境温度≤105°C
