Texas Instruments TMCS1123/TMCS1123-Q1霍尔效应电流传感器数据手册

Texas Instruments TMCS1123/TMCS1123-Q1精密霍尔效应电流传感器设计用于满足电动汽车 (EV) 充电和太阳能等高压系统中高精度电流测量的需求。这些电流隔离传感器在+25°C时可提供高达80ARMS 的电流，并具有稳健的增强型隔离，增强工作电压为1100V DC ，耐受隔离电压为5000VRMS 。TMCS1123/TMCS1123-Q1系列具有内置漂移补偿的精密信号调理电路，在整个温度和使用寿命内的最大误差小于1.75%，无需进行系统级校准，因此在整个系统生命周期内成为高度精确的解决方案。该设备可用于AC和DC电流测量，带宽为250kHz。TI TMCS1123/TMCS1123-Q1精密霍尔效应电流传感器采用至5.5V 3V低电压工作，采用SOIC (DVG) 10引脚封装。TMCS1123-Q1设备符合汽车应用类AEC-Q100认证。

数据手册：

*附件：TMCS1123数据手册.pdf

*附件：TMCS1123-Q1数据表.pdf

特性

• 持续电流能力：高达80ARMS
• 稳健的增强型隔离
  • 耐受隔离电压：5000VRMS
  • 增强工作电压：1100VDC
• 低生命周期漂移：0.5%（最大值）
• 高精度
  • 敏感度误差：0.3%
  • 灵敏度漂移：20ppm/°C
  • 失调误差：0.5 mV
  • 偏移漂移：5?V/°C
  • 线性误差：0.1%
• 对外部磁场具有高抗扰度
• 精密零电流基准输出
• 250 kHz 信号带宽
• 低传播延迟：600ns
• 快速过流检测响应：500ns
• 工作电源电压范围：3 V至5.5 V
• 双向和单向电流检测
• SOIC（DVG）10引脚封装
• 安全相关认证（已计划）
  • UL 1577组件认证计划
  • IEC/CB 62368-1

应用

• 太阳能
• 电机控制
• 电动汽车充电
• 电源
• 工业AC/DC电源
• 过流保护

典型应用

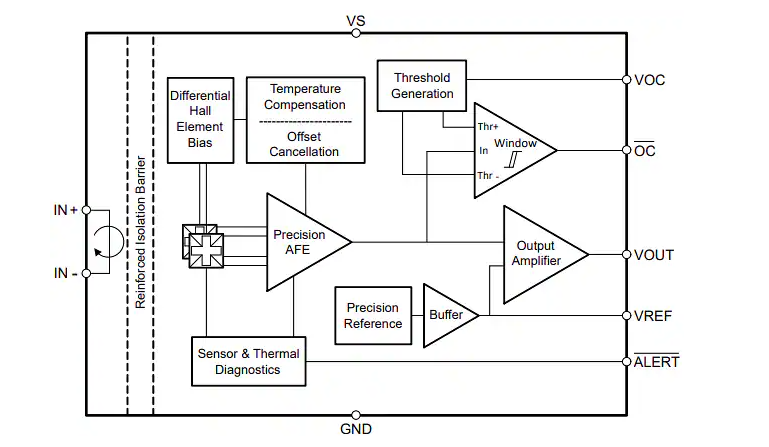

功能框图

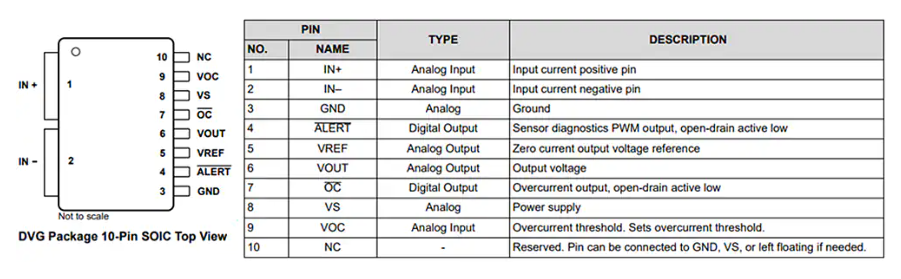

引脚功能
