该TPS2384是一款四端口供电设备电源管理器（PSEPM），符合以太网供电（PoE） IEEE 802.3af 标准。该TPS2384采用 48V 单电源供电，温度范围很广（–40°C 至 125°C）。集成输出消除了每个端口两个外部组件（FET 和检测电阻器），并能承受 100V 瞬变。四个独立的 15 位 A/D 转换器用于测量端口电阻、电压、电流和芯片温度，使 PSE 解决方案简单而强大。该TPS2384配备了全面的软件解决方案，可满足最苛刻的应用，可作为所有 PoE 系统设计的核心。

TPS2384 采用 64 引脚 PowerPAD? 下（PAP）或 64 引脚 PowerPAD? 上（PJD）封装。
*附件：tps2384.pdf

特性

带集成开关和检测电阻器的四端口电源管理
符合 IEEE 802.3af 标准
采用单 48V 输入电源供电
单个端口 15 位 A/D
自动、半自动和电源管理作模式
受控电流斜坡，可降低 EMI 并对 PD 的大容量电容进行充电
我^2^C时钟和振荡器看门狗定时器
过温保护
直流和直流调制断开
支持对不合规 PD 的传统检测
支持交流断开
高速 400 kHz I^2^C接口
提供全面的电源管理软件
工作温度范围 –40°C 至 125°C

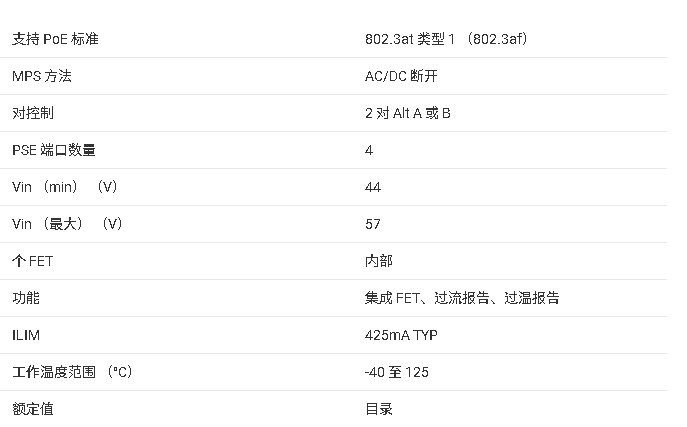

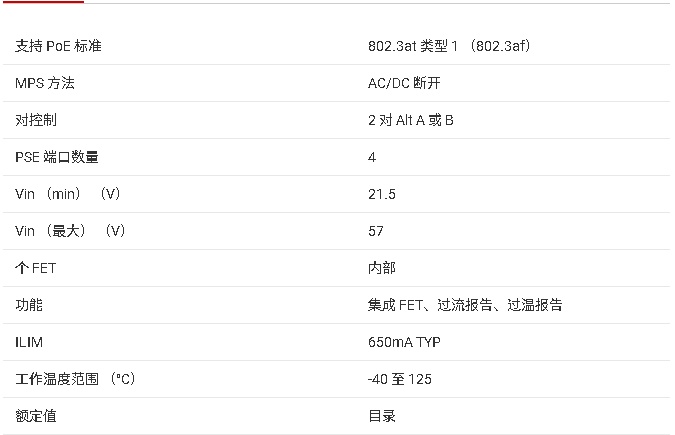

参数

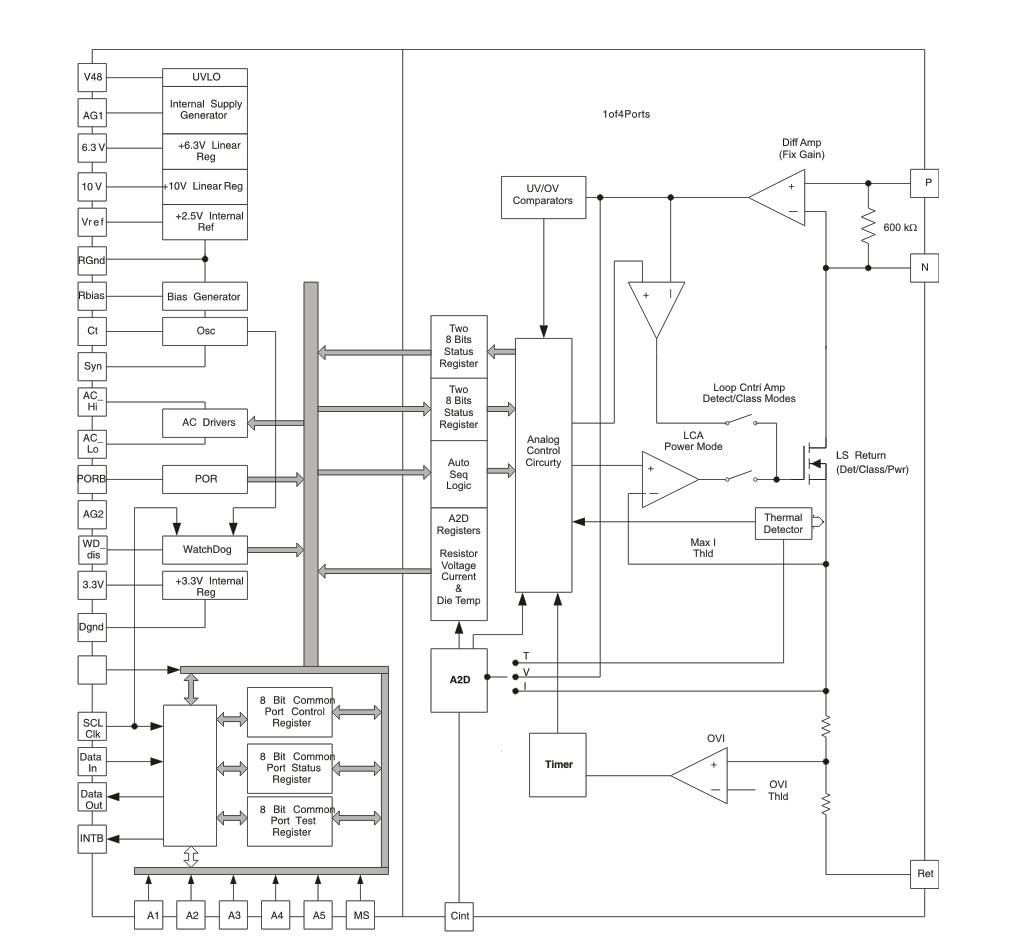

方框图

?1. 产品概述?
TPS2384是德州仪器（TI）推出的四端口供电设备（PSE）电源管理器，符合IEEE 802.3af标准，专为以太网供电（PoE）应用设计。其主要功能包括：

?四端口集成管理?：每个端口集成开关和检测电阻，支持独立控制。
?工作模式?：支持自动模式（AM）、半自动模式（SAM）和电源管理模式（PMM），适应不同应用场景。
?输入电压?：单48V供电，工作温度范围-40°C至125°C。

?2. 关键特性?

?IEEE 802.3af兼容?：支持标准PD（受电设备）的发现、分类和供电。
?高集成度?：内置15位A/D转换器，用于端口电阻、电压、电流和芯片温度测量。
?保护功能?：过温保护、过流/欠流检测、DC/AC断开机制。
?通信接口?：400 kHz I?C接口，支持寄存器配置和状态监控。

?3. 应用场景?

企业以太网交换机
以太网集线器和SOHO设备
中跨供电（Mid-span）和PSE注入器

?4. 功能详解?

? 自动模式（AM） ?：自动执行PD发现、分类和供电，无需外部控制器。
? 电源管理模式（PMM） ?：通过I?C接口实现高级控制，支持非标准PD检测和实时功率管理。
?AC/DC断开?：支持AC信号检测和DC电流阈值断开。

?5. 封装与引脚?

?封装类型?：64引脚HTQFP（PowerPAD?），尺寸10mm × 10mm。
?关键引脚?：
- ?V48?：48V输入引脚，需外接0.1μF去耦电容。
- ?CINTx?：积分电容引脚（0.027μF），用于A/D转换。
- ?SCL/SDA?：I?C通信接口。

?6. 电气特性?
