Texas Instrument TPS2117低IQ 功率多路复用器 (MUX) 的额定电压为1.6 V至5.5V,最大额定电流为4A。该器件使用N沟道MOSFET在电源之间切换,同时提供受控的转换速率。这种切换是在首次施加电压时完成的。凭借50nA(典型值)的低待机电流和1.32?A(典型值)的低静态电流,TPS2117非常适合用于其中一个输入由电池供电的系统。在器件使用时,低电流延长了电池的使用寿命和运行时间。
数据手册:*附件:Texas Instruments TPS2117低IQ电源多路复用器(MUX)数据手册.pdf
Texas Instruments TPS2117可根据应用配置用于两种不同的切换操作。自动优先级模式优先选择连接到VIN1的电源。当VIN1下降时,它会切换到次级电源(VIN2)。手动模式允许用户切换使能信号或GPIO以在通道之间切换。
特性
- 输入电压范围:1.6 V至5.5 V
- 持续电流:4A(最大值)
- 导通电阻:20mΩ(典型值)
- 切换模式
- 优先模式
- 手动模式
- 二极管模式
- VIN2待机电流:50nA(典型值)
- 静态电流:1.32 ?A(典型值)
- 受控输出转换速率
- 1.3 ms(3.3 V时典型值)
- 当V
OUT> VINx时反向电流阻断 - 热关断

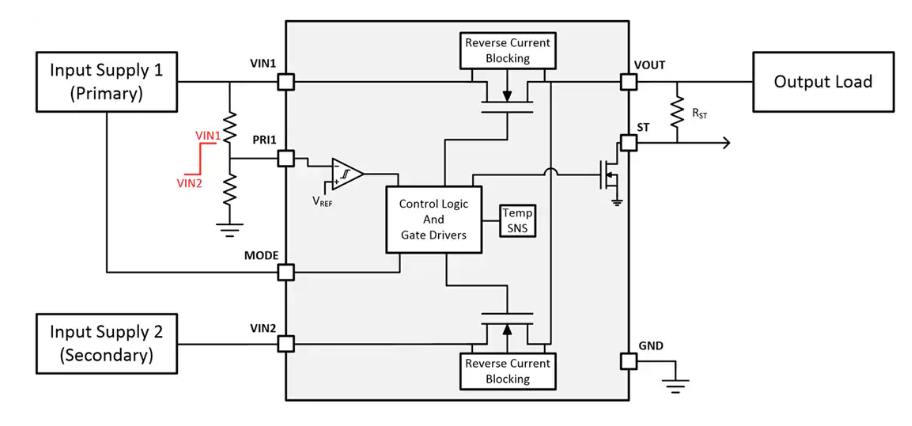

功能框图
TPS2117低功耗电源多路复用器技术解析与应用指南
一、核心特性
- 超低静态电流:典型值仅1.32μA
- VIN2待机电流低至50nA(典型值)
- 导通电阻:20mΩ(典型值)
- 三种工作模式:优先级模式、手动模式和二极管模式
- 内置输出压摆率控制(3.3V时典型1.3ms)
- 当VOUT>VINx时提供反向电流阻断
- 热关断保护
二、关键参数详解
1. 电气特性
TPS2117在1.6V至5.5V工作范围内表现出色:
- ?静态电流?:VIN1供电时为1.32μA(典型),VIN2供电时为1.35μA(典型)
- ?待机电流?:VIN1待机时1.1μA(典型),VIN2待机时仅50nA(典型)
- ?导通电阻?:在3.3V输入、200mA负载下典型值为20mΩ
- ?切换时间?:5V输入时切换时间仅16μs(典型)
2. 工作模式
TPS2117提供三种灵活的电源切换模式:
?优先级模式?:
- MODE引脚连接至VIN1
- 自动优先选择VIN1供电
- 当VIN1电压下降至设定阈值时切换至VIN2
?手动模式?:
- MODE引脚接外部电压(≥1V)
- 通过PR1引脚电平控制电源选择
- 高电平选择VIN1,低电平选择VIN2
?二极管模式?:
- MODE引脚接低电平(≤0.35V)
- 自动选择较高电压的输入供电
- PR1作为使能引脚(低电平有效)
三、布局与热管理
PCB布局建议:
- 输入/输出电容尽量靠近器件引脚
- 使用宽走线处理VIN1、VIN2、VOUT和GND
- 避免长走线引入寄生电感
热性能参数:
- 结到环境热阻:111.7°C/W
- 结到板热阻:18.1°C/W
- 热关断阈值:170°C(典型值)
-
