欧姆龙CP1L PLC借助于欧姆龙以太网模块与上位机编程软件通讯实现触摸屏监控的应用配置案例

一、行业痛点

在饮料灌装生产线中，欧姆龙CP1L PLC作为核心控制设备，虽然性能稳定、功能强大，但其本身没有网口，触摸屏无法监控，无法直接接入以太网。这使得生产线在数据采集、远程监控和系统集成方面存在诸多不便，难以满足现代工业自动化对生产过程透明化、智能化的要求。例如，生产数据无法实时上传到监控中心，管理人员难以及时掌握生产进度和设备运行状态，设备故障也不能及时被发现并通知维修人员，导致设备停机时间延长，生产效率受到影响。

二、解决方案

为解决这一痛点，捷米特的JM-ETH-CP欧姆龙PLC以太网模块应运而生。该模块专为欧姆龙CP1L系列PLC设计，具有即插即用、不占PLC通讯口、扩展口可连触摸屏等特点。它支持FINS/UDP、FINS/TCP等以太网协议通信，可实现与欧姆龙编程软件CX-Programmer的以太网通讯，并集成ModbusTCP服务器，支持多种上位机软件。

三、实施过程

（一）现场勘查与规划

在项目实施前，捷米特技术团队对饮料灌装生产线进行了详细的现场勘查。他们发现，欧姆龙CP1L PLC的通讯口上一般都会插有触摸屏，用以监控PLC的实时数据。而项目需求是在不影响原触摸屏通讯的情况下，再增加计算机对PLC的数据监控。经过评估，确定JM-ETH-CP欧姆龙PLC以太网模块能够完美解决这一设备改造方案。

（二）模块安装与配置

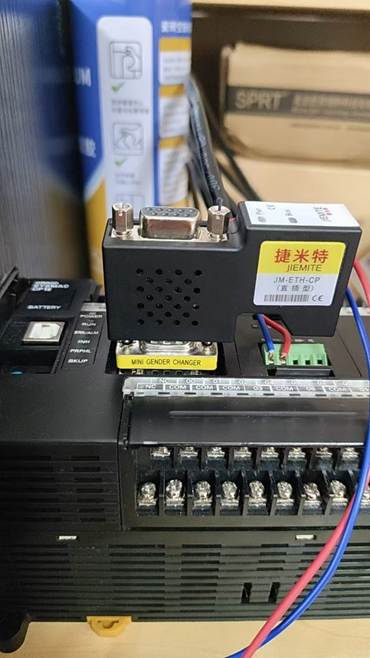

接口连接：JM-ETH-CP欧姆龙PLC以太网模块共有三个接口，分别是DB9通讯母口X1、DB9通讯母口X2和RJ45通讯口X3。技术人员将模块的X1接口直接插在欧姆龙CP1L PLC的DB9通讯口上，X2接口则连接触摸屏的通讯电缆。以太网通讯端口X3则通过网线与上位机编程软件所在的计算机连接。

参数设置：利用生产线的停机间隙，技术人员按照安装说明书，将模块与PLC进行连接，并通过Web界面进行参数设置。他们登录模块的Web服务器，输入默认的IP地址（如192.168.1.178），进入设置页面后，根据实际需求配置通信参数，如波特率、IP地址等。完成设置后，模块与PLC之间的通信正常建立。

（三）系统调试与优化

通信测试：在模块安装配置完成后，技术人员首先对PLC与上位机编程软件之间的通信进行测试。通过欧姆龙编程软件CX-Programmer，他们能够顺利地对PLC进行编程、调试和监控，证明了以太网模块的通信功能正常。

数据采集与监控：接着，技术人员利用上位机软件（如组态王、MCGS等）对生产线的生产数据进行采集和监控。通过设置相应的数据采集点和监控界面，管理人员可以在监控中心实时查看生产进度、设备运行状态等信息。同时，他们还对数据采集的频率和精度进行了优化，以确保数据的准确性和实时性。

故障诊断与报警：为了提高生产线的可靠性，技术人员在系统中设置了故障诊断和报警功能。当设备出现故障时，PLC会通过以太网模块将故障信息及时发送到监控中心，同时触发报警装置。维修人员可以迅速响应，根据故障信息进行维修，大大减少了设备停机时间。

四、应用效果

（一）提高生产效率

通过以太网模块的接入，PLC与监控中心之间的数据传输速度显著提高。生产数据能够实时上传到监控中心，管理人员可以及时掌握生产进度和设备运行状态，从而快速调整生产计划。例如，在生产过程中，如果发现某条生产线的灌装速度低于预期，管理人员可以立即通过监控系统调整相关参数，提高生产效率。此外，设备故障能够及时被发现并通知维修人员，减少了设备停机时间，进一步提高了生产效率。

（二）提升管理水平

以太网模块的应用使得生产线的管理更加智能化和信息化。管理人员可以通过监控中心的计算机远程监控生产线的运行情况，无需到现场逐一检查设备。同时，系统还可以对生产数据进行统计分析，生成报表，为管理层提供决策支持。例如，通过对历史数据的分析，可以找出生产过程中的瓶颈环节，有针对性地进行优化改进。

（三）增强系统兼容性

捷米特JM-ETH-CPPLC以太网模块支持多种上位机软件和通信协议，使得饮料灌装生产线能够轻松与其他系统进行集成。例如，它可以与企业的生产管理系统（MES）无缝对接，实现生产计划的自动下达和生产数据的自动采集。此外，模块还支持OPC通道的SCADA（上位组态软件）以OPC方式与PLC通讯，进一步增强了系统的兼容性和扩展性。

五、总结

捷米特JM-ETH-CP欧姆龙PLC以太网模块在饮料灌装生产线中的应用，成功解决了欧姆龙CP1L PLC没有网口的痛点。它不仅提高了生产效率和管理水平，还增强了系统的兼容性和扩展性。通过这一模块，饮料灌装生产线实现了数据采集的实时化、远程监控的智能化和系统集成的便捷化，为企业的数字化转型奠定了坚实的基础。未来，随着工业自动化技术的不断发展，以太网模块将在更多领域发挥重要作用，推动传统制造业向智能化、高效化方向发展。

(具体内容配置过程及其他相关咨询可联系杨工。)
