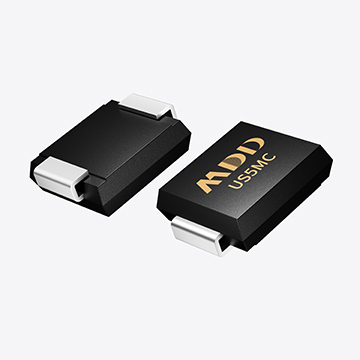

在现代电源系统中，MDD辰达半导体的高效率整流管（如肖特基二极管、快恢复二极管、超快恢复二极管）因其低正向压降、快速反向恢复特性，广泛应用于适配器、开关电源、充电器、服务器电源和光伏逆变等高频高效率场景。但在实际应用中，整流管反向击穿是一个常见且严重的问题，轻则导致整流效率下降，重则损坏器件、影响系统可靠性。
本文从击穿机理、常见原因、实际案例和设计建议四方面，系统分析高效率整流管的反向击穿问题。

一、反向击穿的基本机理
整流管的工作核心是“单向导通、反向截止”。当外部反向电压超过其额定反向耐压（VRRM）时，管芯PN结中的电场强度迅速增强，可能触发以下几种破坏性过程：
雪崩击穿：高电场下电子获得足够能量撞击硅原子，产生雪崩式载流子激增，形成不可控的大电流。
热击穿：过大的反向漏电流导致芯片温升过快，反过来又加剧漏电流，形成正反馈失控。
表面击穿或封装失效：封装设计不良或污染引发表面电弧击穿。
反向击穿一旦发生，会导致器件永久性损坏，其表现形式多为：器件短路、漏电流异常升高、封装鼓包烧毁等。

二、反向击穿的常见诱因
在实际应用中，整流管即使工作电压远低于额定耐压，仍可能因以下原因发生击穿：
1. 尖峰电压未被抑制
高频拓扑（如LLC、Boost、Flyback）中的漏感、PCB寄生参数可能叠加出反向尖峰，瞬间超过管子耐压。例如变压器一次侧断开后反向尖峰+DC偏置，叠加击穿。
2. 电压裕度不足
整流管选型时若VRRM仅略高于实际工作电压（如仅10%），在环境温度升高、系统噪声存在时易被突破。
3. 热设计不良
高频电流和功率损耗未有效散热，导致芯片温度上升，VRRM实际承受能力降低，进而发生热击穿。
4. 浪涌/雷击/ESD冲击
输入端未设计有效浪涌保护，外部电网干扰、电机回灌等都会带来高压冲击。
5. PCB布局或测试问题
测试阶段未考虑寄生电感走线、地线回路引发意外高压；探头接地不良也可能导致误判。

三、真实应用案例分析
某客户在65W PD充电器中使用一颗45V肖特基整流管（实际工作电压35V），但产品在85℃高温测试中频繁烧毁。失效分析显示器件漏电流异常，芯片有局部击穿迹象。
经分析发现，变压器绕组耦合不良+PCB反向尖峰叠加，瞬间超过50V，超过器件耐压。此外，整流管紧邻开关MOS放置，散热铜箔面积小，实际结温远高于预期。
最终通过以下手段解决：
将肖特基替换为60V超快恢复管；
增加RC Snubber吸收尖峰；
优化PCB铜箔面积和通孔设计。

四、应用对策与设计建议
为了避免高效率整流管反向击穿，FAE在设计初期应从以下几个方面介入：
1. 选型预留足够耐压裕度
建议整流管VRRM为工作最大反向电压的1.3~1.5倍，特别是输入端或PFC后级。
2. 抑制反向尖峰电压
采用RC Snubber或TVS管钳位；
合理布线，减小寄生电感；
减少变压器漏感。
3. 加强热管理设计
优化铜箔面积、热过孔；
必要时采用DPAK、TO-220等大封装；
热仿真验证结温不超标。
4. 系统级浪涌保护
在输入端加入MOV、TVS；
EMC设计时留意共模/差模噪声耦合路径。
5. 实测反向电压波形
使用高带宽差分探头测量实际工作波形，验证是否存在反向尖峰超压情况。
